带挡边微型深沟球轴承结构设计

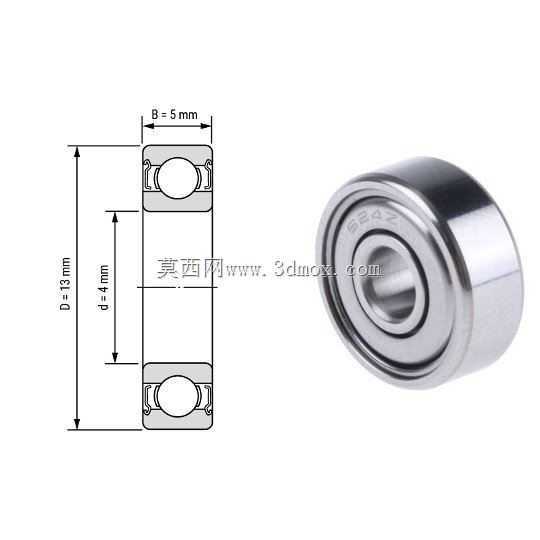

　　日常做小型自动化设备、精密仪器的结构选型时，这类带挡边的微型深沟球轴承是出镜率极高的零部件，很多刚入行的工程师容易把它和普通624轴承混淆，实际上挡边结构的存在，直接解决了微型轴系安装时的轴向定位痛点，不用额外加工轴用挡圈槽、也不用加装孔用弹性挡圈，就能直接限制轴承内圈或者外圈的轴向窜动，在安装空间极度受限的小型传动结构里，能省掉不少轴向布局的冗余空间。从实际应用场景来看，这类轴承常出现在小型步进电机输出端、3D打印机送丝机构、精密检测仪器的导轮支撑、小型输送线的从动辊轴端，还有办公自动化设备比如打印机、点钞机的辊系支撑位，这些场景的共同特点是径向载荷不大、转速中等，安装空间局促，对轴向定位的可靠性有要求，

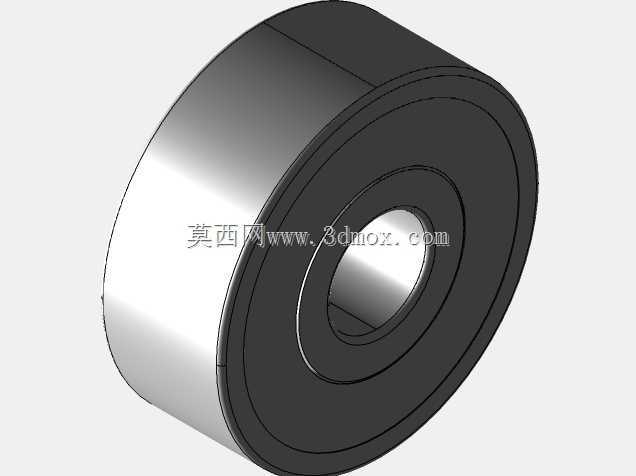

　　同时不希望额外增加定位零件带来的装配复杂度。从结构设计逻辑来看，这个模型还原了带挡边微型轴承的典型结构：轴承外圈一侧带有一体式的环形挡边，挡边外径略大于轴承外圈主体外径，安装时挡边端面直接贴合安装座的端面，就能完成轴承的轴向限位，避免轴承在运转过程中因为轴向力出现窜动甚至从安装孔脱出的问题。内圈、外圈的滚道曲率按照深沟球轴承的标准滚道曲率设计，能够同时承受径向载荷和不大的双向轴向载荷，滚动体采用标准钢球布局，保持架采用浪形冲压保持架，能够在高速运转时稳定分隔滚动体，避免钢球之间直接摩擦产生磨损和发热。从安装边界来看，这类轴承的内圈与轴采用过盈配合，配合公差通常选k5或者m6级别，安装时要注意压装过程中不能直接敲击轴承外圈，

　　避免挡边受冲击出现崩裂；外圈与安装座孔采用间隙配合或者过渡配合，挡边的存在让安装座孔不需要加工卡簧槽，直接加工成光孔即可，孔的端面要保证足够的平面度，避免挡边贴合时出现偏斜，导致轴承运转时出现附加力矩，加剧滚道磨损。在做三维建模的时候，要注意还原挡边与外圈主体的过渡圆角，这个圆角不能过大，否则会导致安装时挡边无法完全贴合安装座端面，也不能过小，否则会在挡边根部产生应力集中，在承受轴向冲击载荷时出现断裂风险。另外轴承的密封结构采用双面接触式橡胶密封，能够阻挡外界的粉尘、碎屑进入轴承滚道内部，同时防止轴承内部的润滑脂泄漏，在有少量粉尘的普通工业环境下使用时，不需要额外加装密封结构，能够进一步简化周边结构的设计。

　　很多工程师在选型这类带挡边轴承时，容易忽略挡边的轴向承载能力，实际上挡边是和外圈一体成型的，它能承受的轴向载荷是有限的，不能把它当成承受大轴向力的定位结构来用，当轴系存在较大持续轴向力的时候，还是要额外设计轴向承载结构，挡边只适合做安装定位和承受小的偶然轴向窜动力。在装配流程上，这类轴承通常采用冷压装的方式，用专用压套顶住轴承内圈端面将其压到轴的指定位置，再将轴连同轴承一起推入安装座孔，直到外圈挡边完全贴合安装座端面即可，不需要额外的轴向固定零件，整个装配过程比普通无挡边轴承少了卡簧安装的工序，在批量装配的小型设备生产线上，能够有效提升装配效率，减少零件种类，降低供应链的管理成本。从运转特性来看，这类微型深沟球轴承的摩擦系数低，运转噪音小，在要求低振动、低噪音的精密小型设备里，能够满足传动平稳性的要求，只要安装时保证同轴度，避免出现偏载，正常工况下的使用寿命能够满足小型设备的全生命周期使用需求，不需要频繁维护更换。建模过程中还要注意各零件的配合间隙，滚动体和内外圈滚道之间要保留合理的工作游隙，不能出现过盈导致的卡滞，也不能游隙过大导致运转时出现晃动，影响轴系的回转精度；保持架和钢球之间的间隙也要控制在合理范围，避免保持架和钢球、内外圈之间出现不必要的摩擦。
