曲柄开槽杆快速返回传动机构

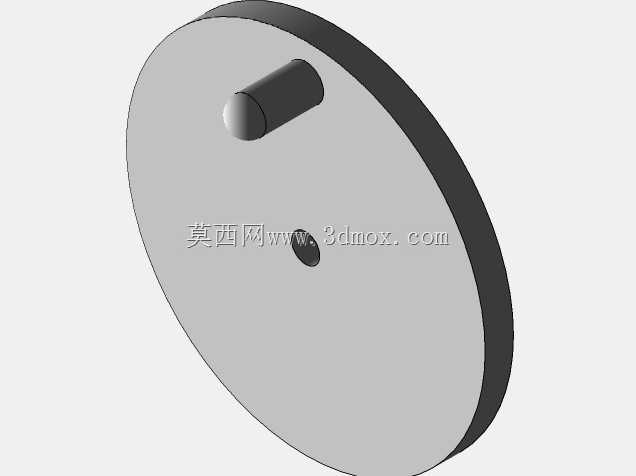

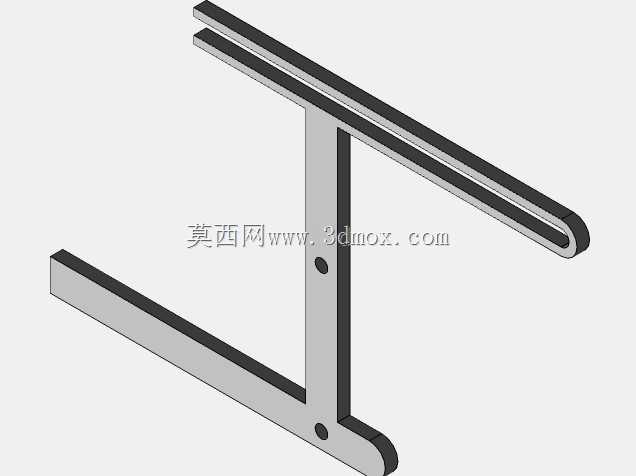

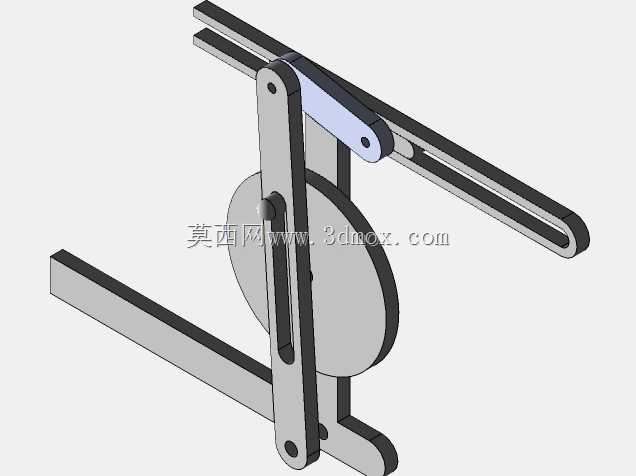

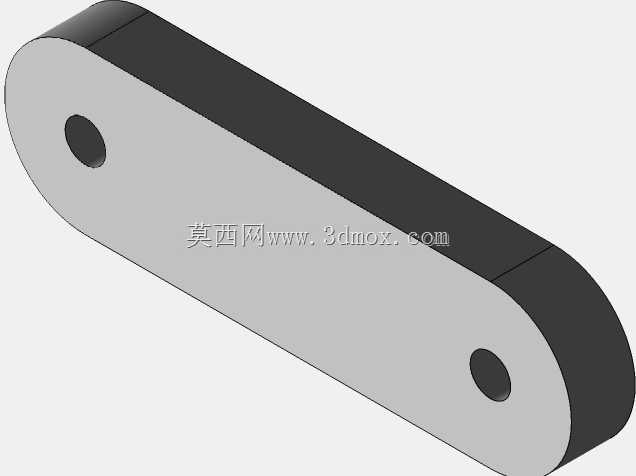

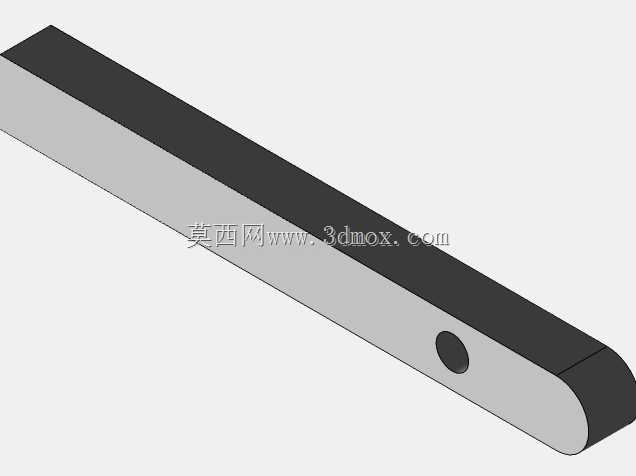

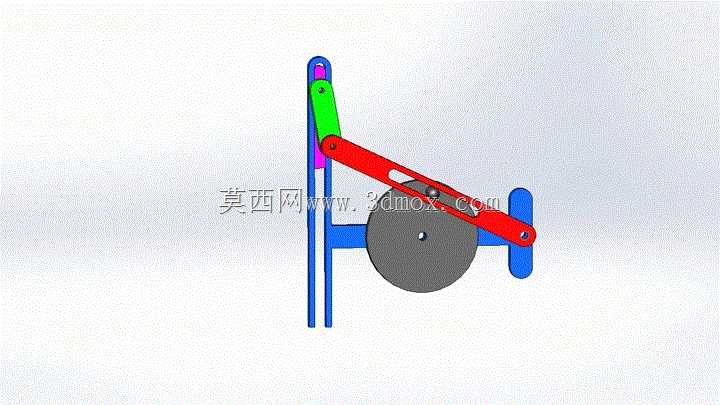

该传动机构主要应用于需要执行直线往复切削、冲压动作的轻工加工设备中，常见于小型裁切设备、立式冲剪单元、包装机械的横封切断工位，能够在单次驱动循环内实现工作行程的匀速进给与空回行程的快速复位，有效缩短非作业等待时长，提升单工位的作业节拍效率。机构核心由定轴转动的圆盘曲柄、带导向槽的竖直开槽杆、传动连杆、固定导向支座几部分构成，圆盘曲柄绕底部固定轴做整周回转运动，通过铰接在盘面的传动连杆将回转动力传递至开槽杆侧部的铰接点，开槽杆被两侧竖直导向支座约束，仅能沿竖直方向做直线往复运动，同时开槽杆的竖直槽内配合有与上部绿色杠杆铰接的滑动销，可将竖直方向的往复运动进一步传递至执行端，带动刀片等作业部件完成垂直方向的作业动作。设计过程中重点匹配了曲柄回转半径与连杆长度的比值，将工作行程对应的曲柄转角设置为大于180度，空回行程对应的曲柄转角小于180度，以此实现工作阶段刀片进给速度平稳，避免冲击裁切面导致切口毛糙，空回阶段快速抬升复位，减少无效行程耗时。机构整体安装边界紧凑，底部圆盘曲柄的安装座可直接固定在设备的立式安装板上，两侧竖直导向支座的安装孔位与常规小型加工设备的机架安装孔距适配，无需额外改造安装基面即可完成装配；各铰接点均采用间隙配合的销轴连接，传动过程中无卡滞死角，滑动销与开槽杆的槽壁配合面设计有足够的接触长度，可承受裁切作业时的侧向冲击力，避免长期运行后出现槽壁磨损导致的传动精度下降。机构的动力输入端可直接与常规调速电机的输出轴连接，无需额外增加减速换向组件，整体传动链短，运行过程中振动小、噪音低，适合在中小型台式加工设备上集成使用，能够稳定输出符合裁切工艺要求的垂直往复动作，兼顾作业稳定性与运行效率。
