自定义VKP80嵌入式热敏打印机结构设计

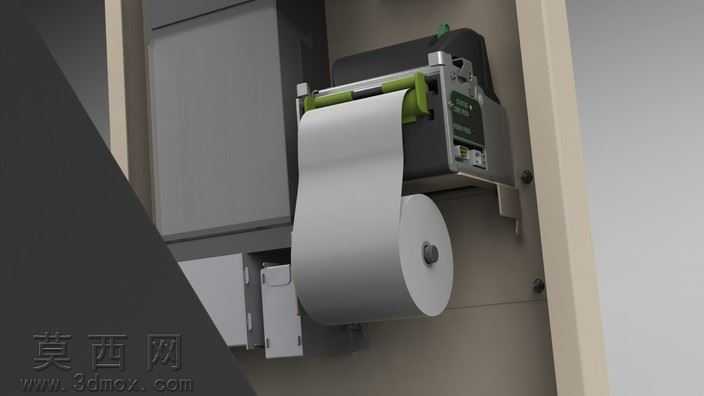

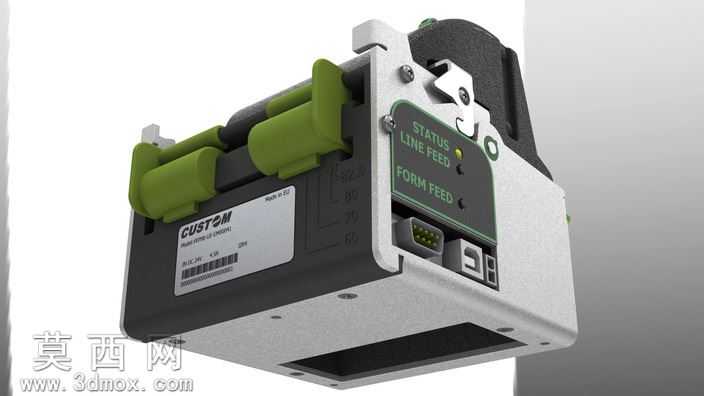

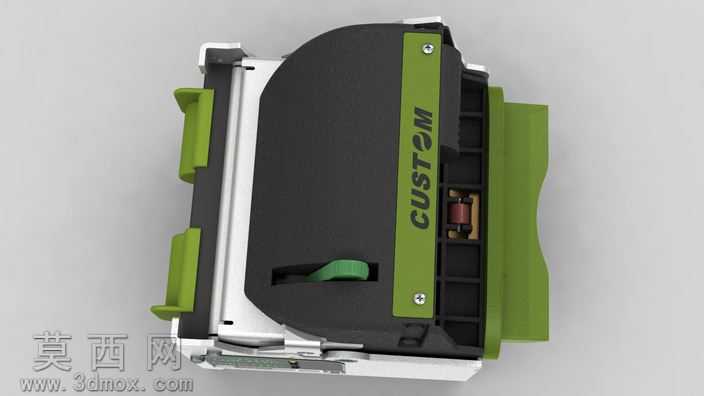

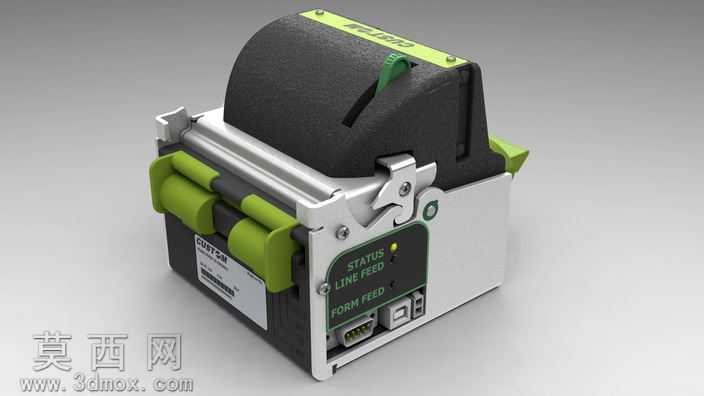

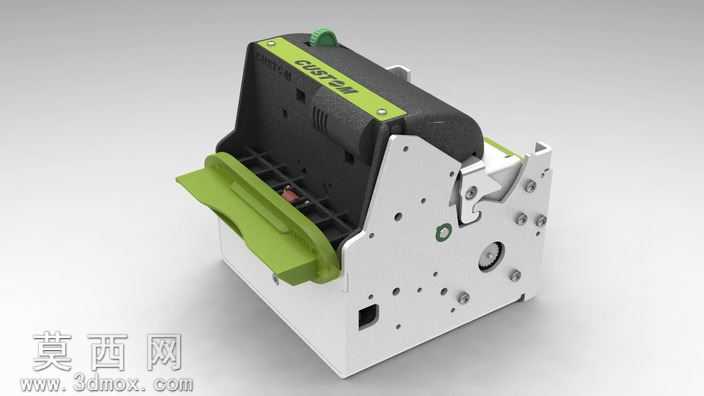

本模型为适配自动售货机场景的自定义VKP80嵌入式热敏打印模组，建模阶段基于实物测绘的尺寸参数，在三维软件中完成全参数化结构搭建，首先从核心安装基准的金属框架入手，精准还原框架上的每一处安装孔位、卡扣槽位与限位结构，保证框架与内部各组件的装配公差控制在合理范围内，满足实际生产的装配精度要求。建模过程中对走纸通道结构做了精细化还原，包括绿色的纸卷固定辊、走纸导向件、出纸口的裁切结构，每一处曲面都经过曲率连续调整，避免出现生硬棱角，还原真实部件的注塑成型质感。针对模组上的状态标识面板，建模时单独拆分出面板实体，还原面板上的STATUS、LINE FEED、FORM FEED标识区域的凹槽结构，同时还原侧边的通讯接口、拨码开关、电源接口的细节结构，包括接口内的针脚排布、拨码的档位结构都做了等比例复刻，保证模型的结构完整性。材质渲染阶段，为金属框架赋予磨砂银白金属材质，调整材质的粗糙度与金属度参数，还原铝合金外壳的哑光金属质感；为塑料组件分别赋予不同的材质属性，两侧绿色的走纸辊使用耐磨工程塑料材质，调整漫反射颜色与轻微的高光反射，还原硬质塑料的触感；黑色的主体机壳使用阻燃ABS材质，添加细微的颗粒质感，避免塑料表面过于光滑失真；标签区域使用哑光贴纸材质，还原纸质标签的漫反射属性，同时为接口部分的金属针脚赋予亮面金属材质，橡胶接口封边赋予哑光橡胶材质，通过分层材质设置让不同部件的质感区分清晰。结构设计上充分考虑嵌入式安装的需求，整体外形紧凑，将走纸机构、控制电路安装位、接口模块全部集成在统一框架内，侧边预留的固定孔位可直接适配自动售货机的内部安装位，走纸通道采用弧形导向设计，减少热敏纸卡纸概率，状态指示灯与操作按键布局在正面易观察区域，方便设备调试与状态查看，出纸口位置做了防翘边设计，保证打印凭条平整输出。建模过程中所有装配部件都添加了合理的装配约束，可直接用于装配干涉检查，验证各运动部件的活动行程是否合理，为后续的结构优化与开模生产提供精准的三维参考。
