定子检测打印一体化工业装配设备

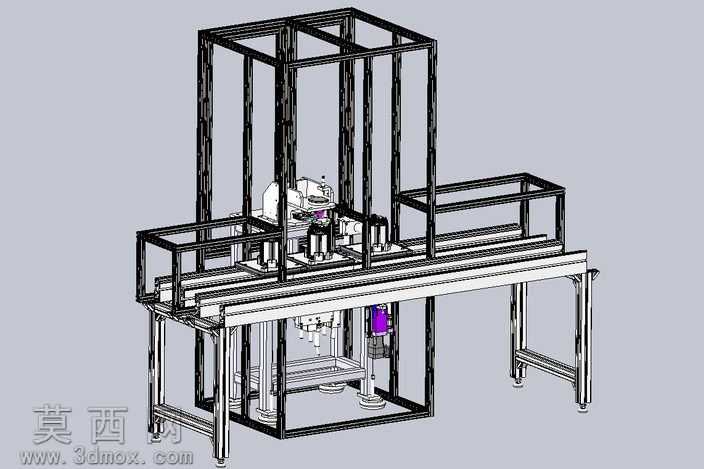

该三维装配模型采用自顶向下的设计思路完成整体搭建，首先完成整体功能分区的规划，将设备划分为上层防护机架区、中部作业执行区、下层输送线体区三个核心模块，在三维建模过程中优先搭建铝型材拼接的机架框架作为整体承载基础，对型材的拼接节点、角件连接位置做了精准的参数化建模，保证框架结构的受力合理性与装配可行性。中部作业区域集成了定子检测工位与打印执行工位的相关组件，建模时对检测端的定位夹具、升降执行组件、打印端的执行模组做了分层装配设计，每个子组件都保留了完整的装配约束关系，可清晰展示各部件的运动行程与配合间隙。线体部分采用倍速链输送结构建模，对输送导轨、支撑脚杯、线体框架的连接结构做了细化处理，同时搭配了设备外围的安全防护栏结构，还原产线设备的真实防护设计。材质渲染阶段，对铝型材机架赋予磨砂金属材质，输送线体的导轨赋予亮面不锈钢材质，防护栏赋予黑色喷塑金属材质，执行组件部分根据零件属性分别赋予工程塑料、阳极氧化铝合金、紫色绝缘部件等差异化材质，通过光影调整突出设备的结构层次，清晰区分不同功能模块的边界。设计过程中充分考虑了设备的维护便利性，将检测与打印工位的执行组件设计为可快速拆装的模块化结构，线体下方预留了充足的电气元件安装空间，机架顶部预留了排风与布线的安装位，整体结构紧凑，功能分区明确，完整还原了定子测试、检查、打印工序一体化作业的设备形态，各部件之间的装配关系清晰，无干涉错位问题，可直接用于方案展示、结构评审与后续的工程图导出参考。
