柜式集成外壳燃油输送泵结构设计

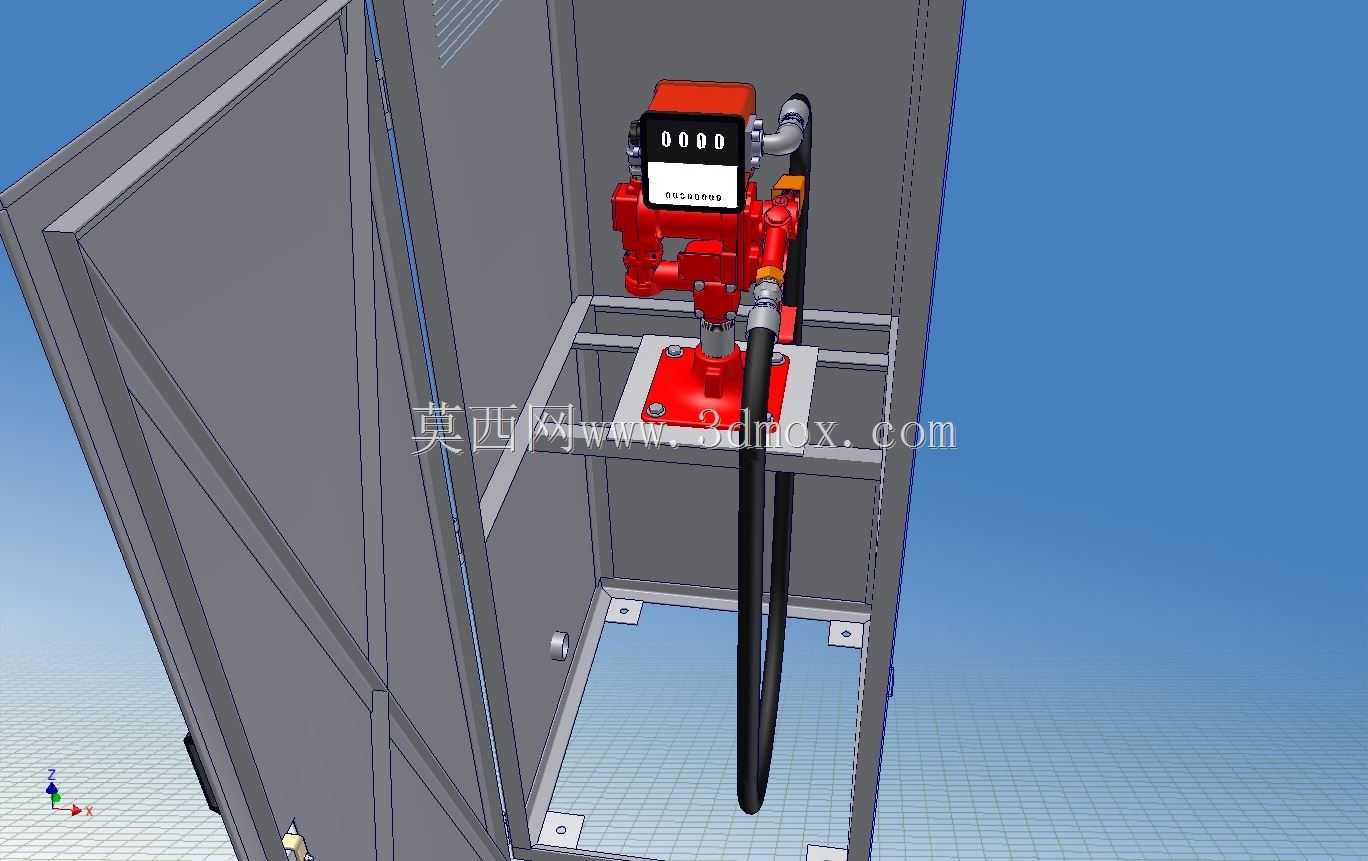

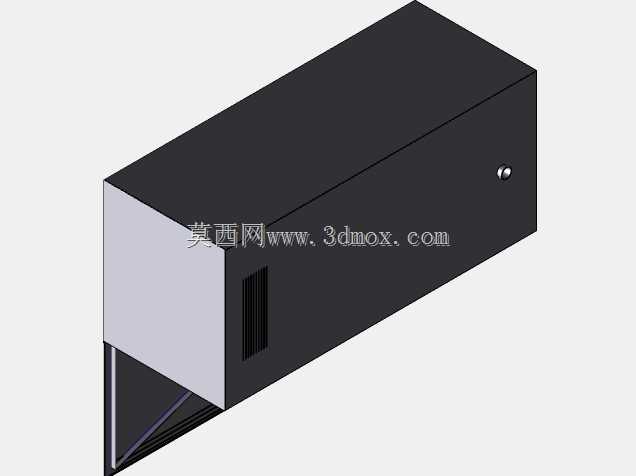

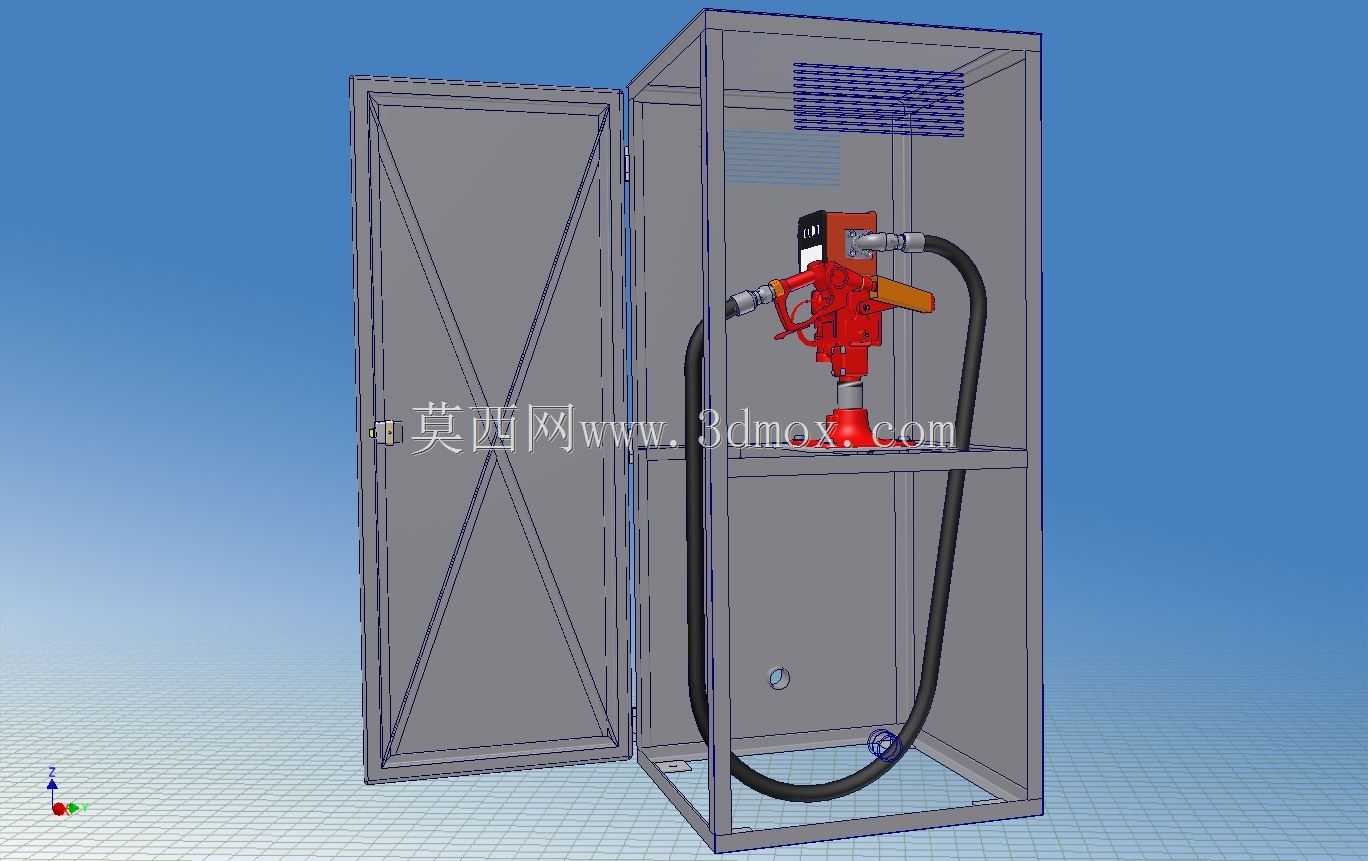

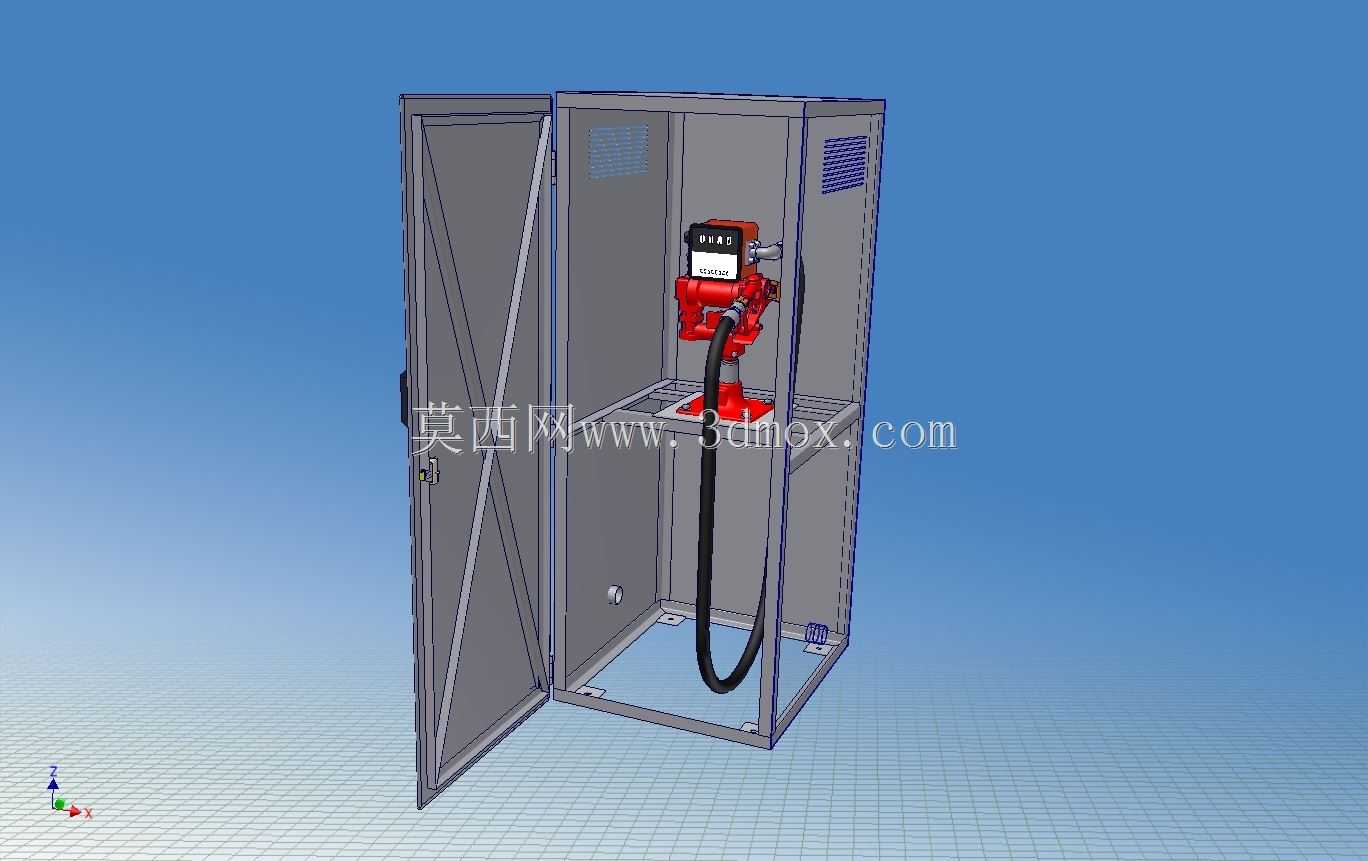

这款柜式集成外壳燃油输送泵，主要面向小型燃油加注站点、厂区内部燃油补给点、野外作业临时供油场景以及小型工程机械维保站点的燃油输送需求，可实现柴油等轻质燃油的定量抽取、计量与加注作业，替代传统零散布置的泵组设备，解决临时供油场景下设备零散、防护不足、管路杂乱的实际问题。设备整体采用封闭柜式外壳设计，将泵体、计量表头、输油管路、加油枪收纳结构全部集成在柜体内部，既可以在户外作业场景下阻挡风沙、雨水对核心泵组部件的侵蚀，也能避免无关人员触碰运转部件，提升作业过程的安全性。核心泵组采用红色涂装的铸铁泵体，结构强度充足，可适配持续的燃油输送作业工况，泵体上方集成机械式计量表头，可直观显示单次加注量与累计输送量，无需额外外接计量设备，加注作业时可直接读取数值，满足定量加注的使用需求。输油管路采用硬管与耐油橡胶软管结合的布置方式，硬管部分负责柜体内部的固定油路连接，减少管路晃动带来的密封失效风险，外接的橡胶软管预留足够的操作长度，可覆盖柜体周边一定范围内的加注作业，无需频繁移动设备整体位置。柜体内部设计有专门的泵组安装支架，支架采用型钢焊接成型，通过螺栓固定在柜体底板上，泵体与支架之间设置减震垫，降低泵组运转时的震动传递，减少运行过程中的噪音，同时避免长期震动导致的管路接头松动问题。柜体侧面设置可开合的检修门，日常维护时可直接打开柜门完成滤芯更换、管路密封检查、泵体润滑保养等操作，无需拆解整体外壳，降低后期维护的操作难度。柜体底部预留固定安装孔位，可直接通过膨胀螺栓固定在硬化地面上，也可根据使用需求加装移动滚轮，实现站点内的灵活转场。设备的加油枪设置专门的挂放位，闲置时可将油枪卡在柜体侧面的卡座上，软管自然垂落收纳，避免软管长期拖地造成的磨损老化。整体设计充分考虑小型供油场景的实际使用痛点，在保证燃油输送、计量核心功能的前提下，通过集成化外壳设计提升设备的环境适应性与操作便捷性，兼顾作业安全与维护效率，适配多场景下的零散燃油补给需求。
