5立方仓顶脉冲除尘器全套工程设计图纸

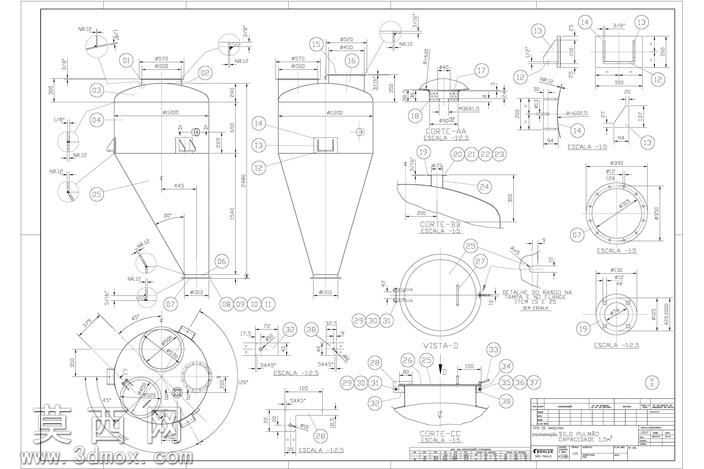

本套图纸为5立方米规格仓顶脉冲除尘器的全套生产加工图纸，采用AutoCAD完成二维工程图绘制，完整覆盖设备总装、零部件加工、装配公差、安装尺寸等全流程生产所需的技术参数。图纸核心呈现了该除尘器的整体结构：上部为承压式净气室，配置脉冲喷吹清灰机构的安装位、检修人孔与排气接口，中部为过滤室，预设滤袋安装花板、气流均布装置的定位尺寸，下部为锥形灰斗，设计了合理的锥角角度保障粉体物料顺畅滑落，避免积灰搭桥，底部配置卸灰阀连接法兰。图纸中对各连接法兰的孔径、孔距、密封面尺寸做了精准标注，对筒体壁厚、封头成型尺寸、加强筋布置位置与规格做了明确规定，同时包含了喷吹管定位、滤袋间距、气包安装位置等关键装配尺寸，附带了所有非标零部件的单独加工详图，标注了各部件的焊接要求、形位公差与表面处理要求。设计过程中充分考虑仓顶安装的载荷限制，在保障结构强度的前提下优化了筒体壁厚与加强筋布局，兼顾设备运行稳定性与安装便捷性；气流组织设计上采用侧进风结构，配合内部导流板降低入口气流对滤袋的直接冲刷，延长滤袋使用寿命，锥形灰斗的角度设计适配水泥、粉煤灰等常见粉体物料的安息角，保障卸灰顺畅无残留。整套图纸尺寸标注清晰，技术要求完整，可直接用于该型号仓顶除尘器的生产制造、现场安装与检修维护，适配搅拌站、粉料仓等场景的仓顶粉尘治理需求。
