大排量引擎短道排气歧管三维设计

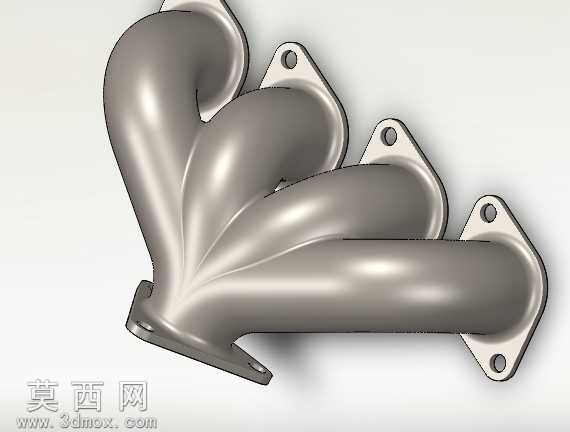

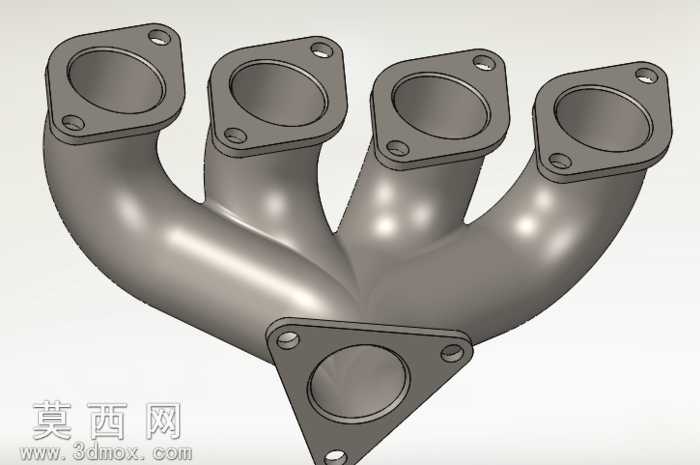

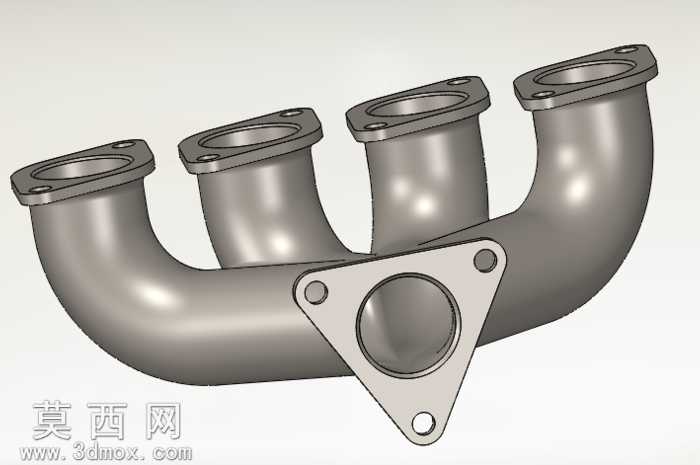

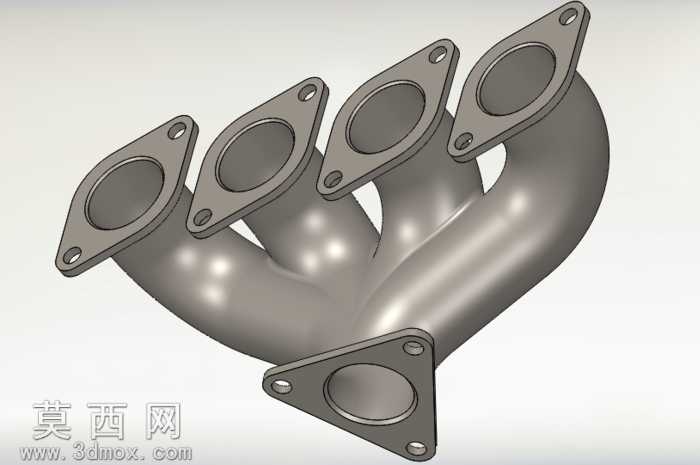

本作品为适配大排量直列四缸涡轮增压引擎、大排量V8双涡轮增压引擎的短道排气歧管三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循引擎排气系统的流体力学设计逻辑与机械装配要求。建模阶段首先以引擎缸盖排气端口的法兰安装尺寸为基准，精准绘制四个进气侧法兰的安装孔位、密封端面轮廓，保证每个法兰的孔位公差、端面平面度符合引擎装配的密封要求，避免后续使用中出现排气泄漏问题。歧管的流道部分采用顺滑的曲面放样建模方式，每一段流道从进气法兰端到出气汇总法兰端的弯折角度、管径变化都经过反复调整，尽可能降低排气气流在管内的流动阻力，短道设计的核心思路是缩短排气路径长度，加快涡轮增压器的响应速度，适配性能取向的赛车引擎动力输出特性。模型的材质渲染阶段采用金属铸铁材质表现，还原排气歧管实际生产所用的耐高温铸铁材质质感，表面做哑光金属处理，法兰端面添加轻微的机加工纹理，还原真实零部件的加工工艺特征，整体渲染效果清晰展现歧管的结构细节与金属质感。结构设计上，四个独立进气支路以等长优化的逻辑汇入单一出气法兰，出气法兰的尺寸匹配涡轮增压器的进气端安装标准，法兰盘的厚度、安装孔位均按照涡轮增压系统的承压要求设计，保证歧管在高温高压排气工况下的结构强度，同时兼顾轻量化设计需求，在不影响结构刚性的位置去除多余材料，降低部件整体重量。整个建模过程严格遵循汽车性能部件的设计规范，所有安装接口尺寸均符合对应引擎的装配标准，流道的曲率设计充分考虑排气脉冲的利用效率，能够帮助涡轮更快建立增压压力，提升引擎的动力响应速度，模型的结构细节完整，可直接用于后续的结构验证、流体仿真分析以及改装方案的展示交流。
