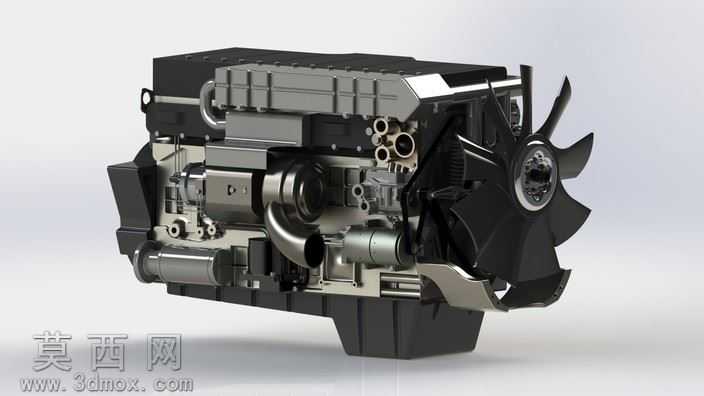

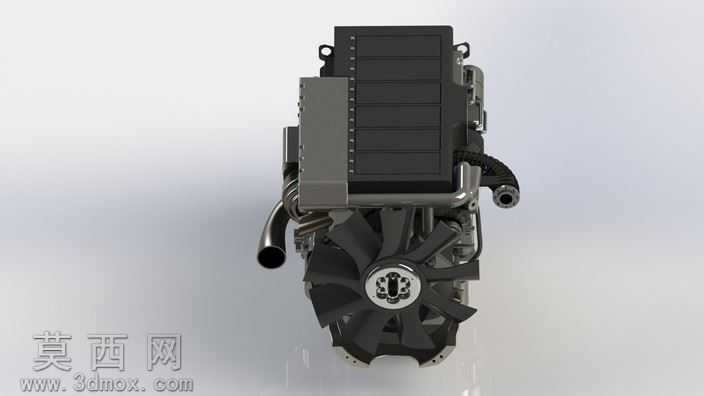

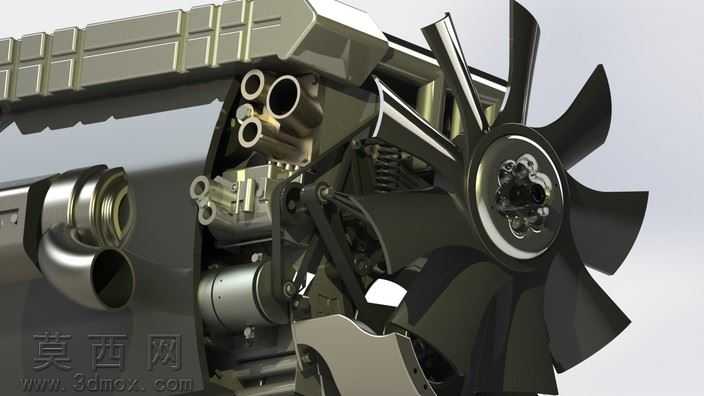

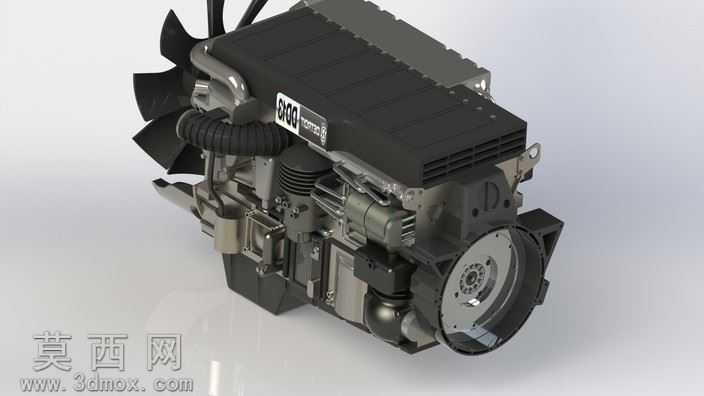

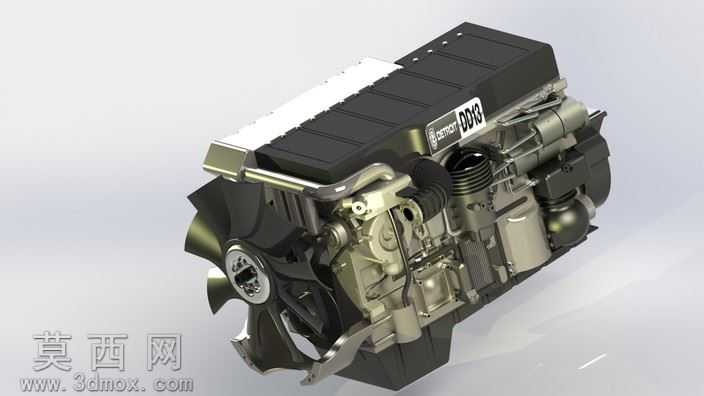

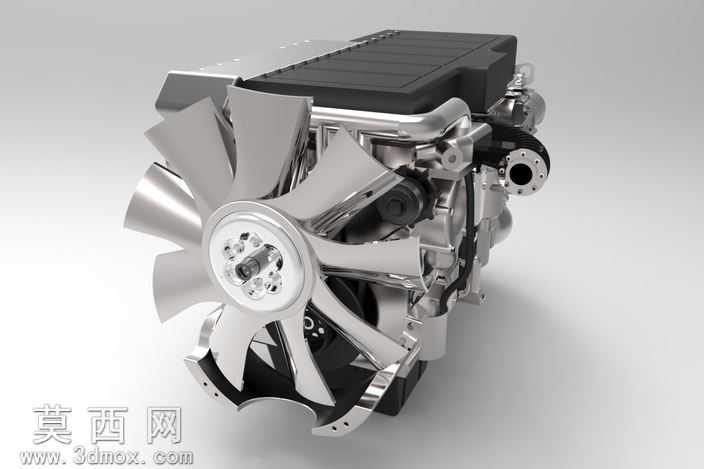

DD13柴油发动机带散热风扇总成结构

本作品为DD13系列柴油发动机带前端散热风扇的完整总成三维建模成果，建模过程中严格遵循重型柴油发动机的真实结构比例，对发动机本体、前端冷却风扇、外围管路、附属安装部件进行了全参数化的特征构建。建模阶段优先梳理发动机的层级装配关系，先完成缸体、缸盖等核心基体的实体建模，对缸体表面的加强筋、安装孔位、密封结合面做了精细化的特征还原，保证各安装位的尺寸匹配逻辑符合真实机械装配要求；随后完成前端散热风扇的建模，对风扇叶片的曲面弧度、轮毂的安装孔阵列、叶片与轮毂的连接过渡做了连续曲面处理，避免曲面出现破面、褶皱问题，保证叶片的气动外形符合工程设计逻辑。材质与渲染阶段，针对不同部件赋予对应写实材质：散热风扇采用哑光金属铝合金材质，调整金属粗糙度与反射参数还原铸铝件的哑光金属质感；发动机缸体、缸盖采用铸铁深色金属材质，还原铸铁部件的厚重质感；外围金属管路采用抛光不锈钢材质，调整高光反射参数还原金属管路的亮面质感；顶部的覆盖件采用哑光黑色工程塑料材质，调整漫反射参数还原塑料件的哑光视觉效果；各密封垫片、橡胶管路采用黑色橡胶材质，添加细微的表面凹凸纹理提升真实感。渲染阶段采用影棚级三点布光，主光源从斜上方打亮发动机正面的风扇与缸体正面结构，补光源弱化侧面阴影避免暗部细节丢失，轮廓光勾勒发动机边缘的金属轮廓，突出金属部件的体积感与材质层次，背景采用浅灰色纯色背景突出主体结构。建模过程中针对导出兼容问题做了专项处理，对内部不可见的冗余特征做了隐藏处理，添加了辅助定位的隐形曲面解决导出时的特征报错问题，保证模型在不同三维环境下都能正常打开查看，完整还原发动机总成的外部装配结构、部件连接关系与整体布局，可用于发动机结构教学、动力总成布局演示、商用车动力系统方案展示等场景，清晰展现重型柴油发动机前端附件的装配逻辑与结构特征。
