微型涡轮喷气发动机结构设计方案

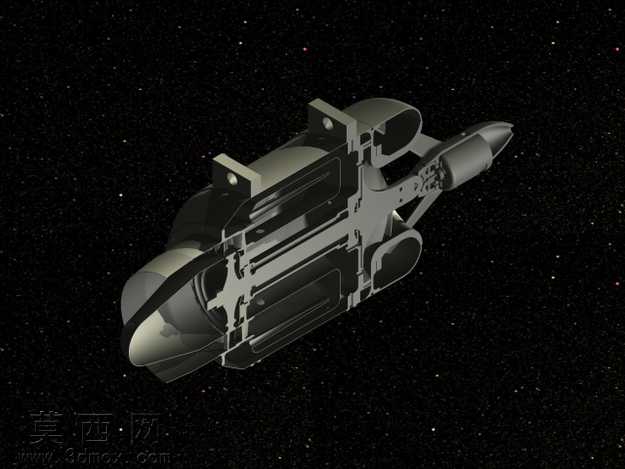

本作品为微型涡轮喷气发动机的三维结构设计方案，采用三维建模软件完成全组件的参数化搭建，整体以剖视视角呈现内部构造，清晰展示各部件的装配关系与空间布局。建模过程中以从零开始的原创设计思路搭建主体框架，参考商业项目中的成熟轮组测绘绘制逻辑完成压气机轮等核心转动部件的形态构建，还原微型涡喷发动机的典型气动外形与内部流道轮廓，对进气道、燃烧室壳体、喷管段等关键结构做了等比例的形态还原。渲染环节采用深空星空背景作为衬托，赋予金属部件哑光合金材质质感，通过光影层次区分不同结构件的材质差异，转动部件与静子部件的材质做了细微的明暗区分，既保证整体视觉的工业质感，也让剖视状态下的内部结构边界清晰可辨。设计过程中重点梳理了微型涡喷的核心装配逻辑，对主体承力结构、转子支撑位置做了合理的结构排布，燃烧室部分因设计阶段的方案探索，未完成全部喷油孔位的细节设计，预留了后续迭代优化的结构空间，整体模型未包含标准紧固件，仅对核心功能组件做了完整建模，适配M3规格螺丝的装配接口预留，方便后续补充紧固件细节或做结构调整。整个模型完整呈现了微型涡喷发动机从进气压缩到燃烧排气的核心结构脉络，可作为航模动力方案参考、微型动力装置结构教学演示的数字化载体，剖视展示的形式也能让观者快速理解这类微型动力装置的内部构造逻辑，建模过程中对曲面过渡、部件衔接处做了平滑处理，避免出现结构干涉问题，保证各组件在虚拟装配状态下的位置合理性，还原真实微型涡喷发动机的紧凑结构特点。
