紧凑型气动隔膜式微型水泵结构设计

这款微型气动水泵主要面向小流量高精度流体输送场景设计，可广泛应用于实验室小型流体循环、医疗设备药剂输送、小型自动化设备冷却循环、便携化工取样装置等对安装空间、输送稳定性有较高要求的工况中，能够在无电力供给的防爆场景下完成低粘度流体的平稳输送，避免电动泵运行产生的电火花带来的安全隐患，同时气动驱动的特性也让它可适配易燃易爆、潮湿多尘的复杂作业环境。

从实际用途来看，该泵依靠压缩空气作为动力源，可实现流体的无接触输送，避免输送过程中流体被驱动部件污染，非常适合输送洁净度要求较高的试剂、冷却介质、轻度腐蚀性弱酸弱碱流体，运行过程中不会产生电动泵的电磁干扰，可搭载在对电磁兼容性要求严苛的精密检测设备内部，不会干扰周边传感元件的正常工作。

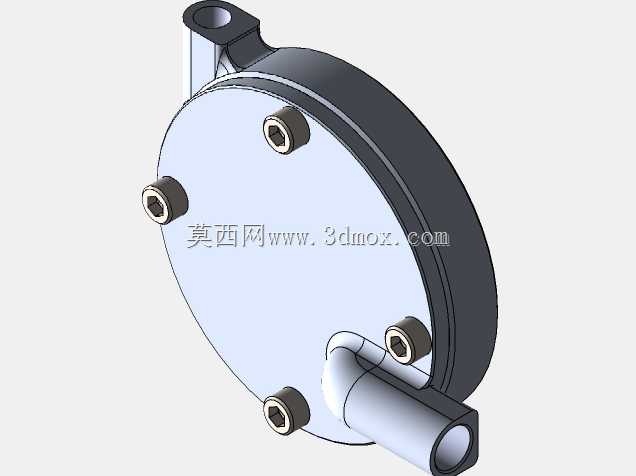

在功能特性设计上，这款泵采用圆形集成式泵体结构，进出液接口采用侧向弯角式快接结构，可直接适配标准气动软管，无需额外转接接头即可完成管路连接；泵盖与泵体之间采用内六角螺栓周向均匀锁紧，可保证泵腔密封压力均匀，避免局部密封失效导致的流体泄漏，同时螺栓锁紧的结构也方便后期拆解维护，更换内部隔膜密封件时无需专用工具即可完成拆装。泵体侧边集成的安装吊耳带有标准安装孔，可直接通过螺栓将泵体固定在设备安装面板上，不需要额外设计定制安装支架，大幅降低设备集成的设计成本。

设计思路上，这款泵优先考虑紧凑化集成布局，将驱动腔、泵腔、密封结构全部整合在圆形泵体内部，最大限度压缩整体安装占用空间，整体外形趋近扁平圆柱结构，进出液接口沿泵体切线方向布置，既可以减少流体在泵腔内的流动阻力，也能避免管路连接后额外占用径向安装空间；安装吊耳与泵体采用一体化结构设计，省去了额外安装支架的装配环节，同时提升安装固定的结构强度，避免设备运行振动导致安装位松动。

从安装边界来看，该泵整体为扁平圆柱构型，轴向厚度较薄，可嵌入设备内部的狭窄安装空间内，进出液接口的弯角设计让管路连接后沿泵体轴向延伸，不会额外增加径向安装尺寸；周向布置的锁紧螺栓全部采用标准内六角规格，拆装时工具操作空间充足，不需要预留过大的维护操作空间；安装吊耳的孔位采用通用标准间距设计，可适配多数小型设备的安装面板孔位，安装时不需要对设备面板进行二次改孔加工，能够快速完成装配对接。
