旋启式法兰连接非返回阀结构设计

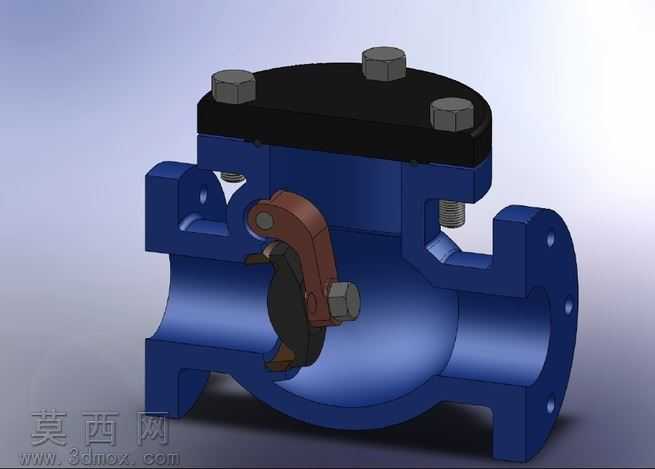

本作品为旋启式非返回阀的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的特征建模，再按照实际装配约束完成整体装配，完整还原了该类阀门的真实结构与装配关系。建模阶段首先构建阀体主体，阀体采用法兰连接结构，两端法兰预留标准螺栓过孔，阀体流道为平滑过渡的通腔结构，建模时通过拉伸、旋转、倒圆角等基础特征完成主体轮廓，再对安装密封面、阀瓣铰接座等局部结构做精细化特征处理，保证流道内壁无尖锐棱角，符合流体输送的结构要求。阀盖部分采用平板式密封结构，建模时预留螺栓安装沉孔，与阀体上端的法兰面通过螺栓紧固件实现压紧密封，阀盖与阀体之间预留密封垫片的安装间隙，还原实际装配中的密封结构。内部核心的旋启式止回结构是本次建模的重点，包含摇臂、阀瓣、铰接销轴三个核心零件，摇臂一端通过销轴铰接在阀体内部的支座上，另一端与阀瓣固定连接，阀瓣密封面与阀体内部的密封座精准贴合，建模时严格控制铰接位置的同轴度约束，保证阀瓣可以围绕销轴灵活转动，实现介质正向流通时阀瓣被介质推力顶起开启，介质反向流动时阀瓣在自身重力与介质压力作用下压紧密封座，阻断介质倒流的功能。紧固件部分包含阀盖连接螺栓、销轴固定螺母等标准件，建模时按照对应标准件的尺寸参数完成建模，装配时添加正确的配合约束，还原真实的螺栓压紧装配效果。材质与渲染阶段，为不同零件赋予贴合实际工业产品的材质属性：阀体与阀盖采用铸钢材质，调整材质的粗糙度、金属度参数，呈现铸钢件哑光深蓝的涂装质感；内部摇臂与阀瓣采用锻件金属材质，呈现红棕与深灰的金属质感；螺栓、螺母等紧固件赋予发黑处理的碳钢材质，呈现深灰近黑的哑光金属质感；密封面位置赋予精加工金属的高反光质感，区分加工面与非加工面的视觉差异。渲染阶段采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰展现阀门的外部轮廓、内部结构层次与不同零件的材质差异，同时通过剖面视角的渲染处理，直观展示内部阀瓣的安装位置与旋启运动的行程空间，清晰呈现该非返回阀的工作原理。整体建模过程严格遵循机械设计的尺寸规范，所有装配间隙、配合公差都按照实际阀门产品的设计要求设置，既保证了外观的还原度，也完整呈现了该类阀门的内部结构与工作逻辑，可用于阀门产品的结构展示、原理教学以及后续的工程图导出、结构优化参考。
