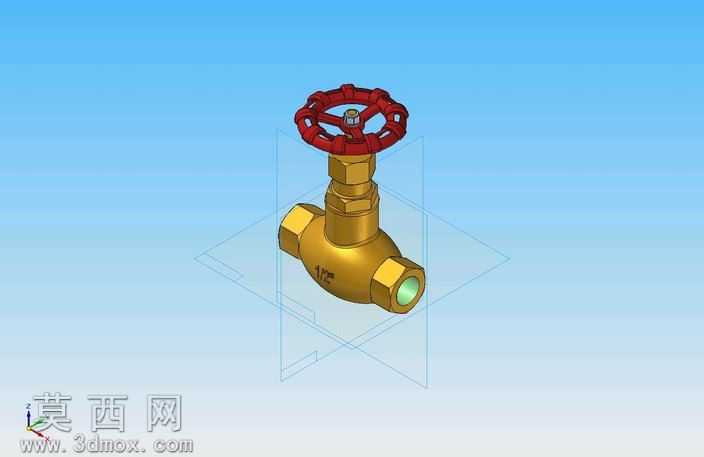

DN15内螺纹黄铜截止阀三维设计作品

本作品为DN15规格内螺纹连接截止阀的三维建模设计成果，建模过程严格遵循截止阀的实际生产尺寸与装配逻辑，首先通过草图绘制勾勒出阀体的基础轮廓，阀体采用黄铜材质的外观表现，建模时精准还原了两端内螺纹接口的结构特征，接口处做了符合管件标准的倒角处理，保证虚拟装配时的匹配度。阀体中部的流道结构采用回转类特征建模，还原了截止阀S型流道的典型结构，准确体现介质流经阀体时的走向特征。阀杆部分采用阶梯轴建模方式，精准还原了阀杆与阀体填料腔、手轮连接部位的配合结构，阀杆与阀芯的连接部位做了符合实际装配的卡位结构设计，保证虚拟状态下阀杆转动可带动阀芯完成升降动作。顶部的手轮采用轮辐式结构建模，还原了红色铸铁手轮的外观特征，轮辐的弧度、中心的阀杆安装孔、手轮边缘的防滑纹路都做了细致的特征还原，手轮与阀杆的连接螺母也做了独立建模，还原六角螺母的标准外形。材质渲染阶段，阀体部分赋予黄铜金属材质，调整材质的反射率与粗糙度参数，还原黄铜管件温润的金属光泽，同时在阀体表面添加了规格标识的贴图，还原实际产品的标识细节；手轮部分赋予红色烤漆金属材质，调整材质的漫反射参数，还原铸铁烤漆的哑光质感；接口内部的密封端面赋予淡绿色密封材质，还原铜阀内部密封件的视觉特征。建模过程中对各零部件的装配间隙做了合理设置，既保证各部件的结构独立性，也还原了实际产品的装配关系，整体模型结构完整，特征清晰，可用于管路系统装配演示、产品展示、五金配件类三维素材调用等场景，模型的各部件均做了参数化特征保留，可根据实际需求调整规格尺寸，适配不同通径的同类型截止阀建模需求。
