低功率涡喷发动机轴流涡轮结构设计

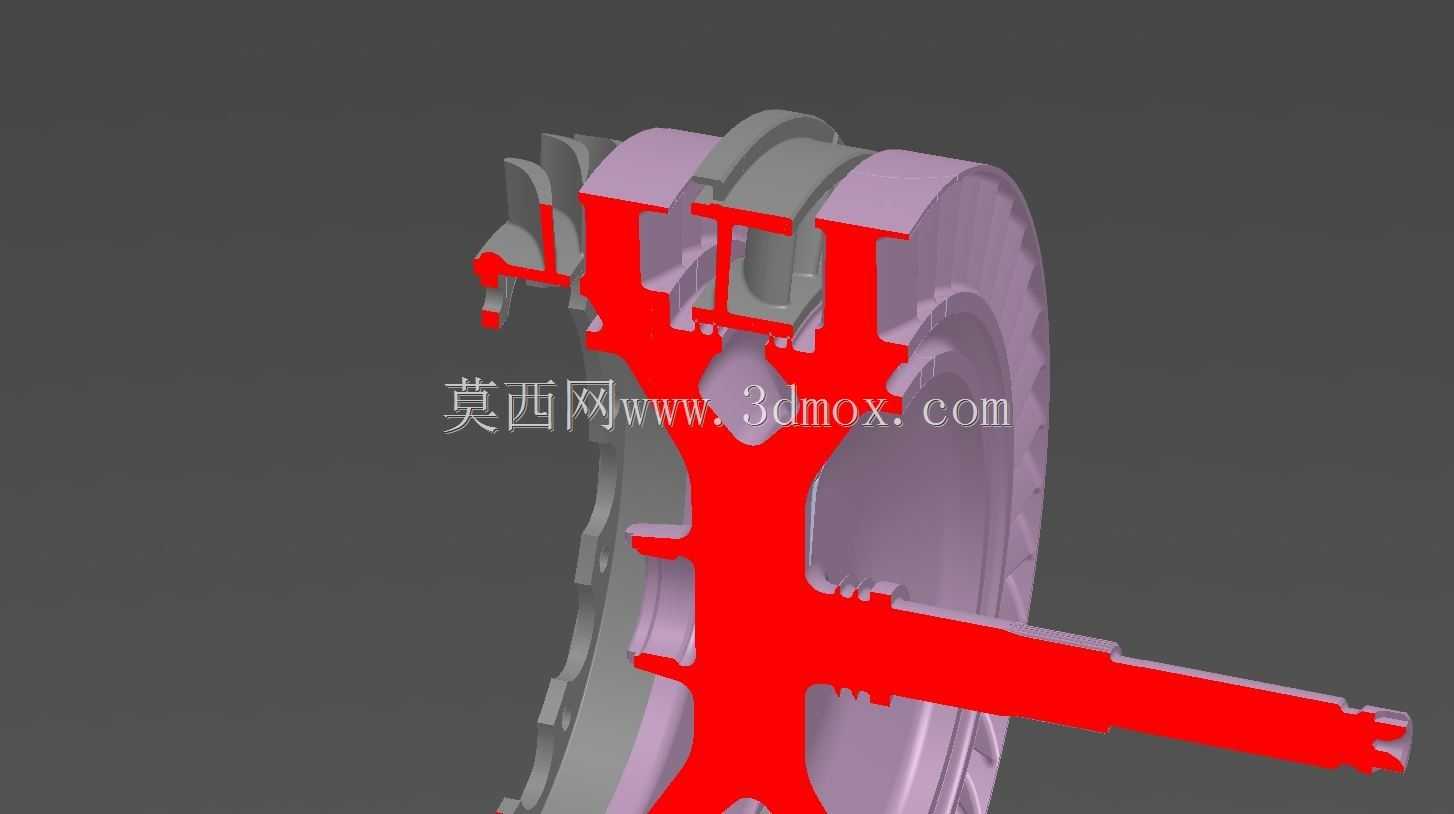

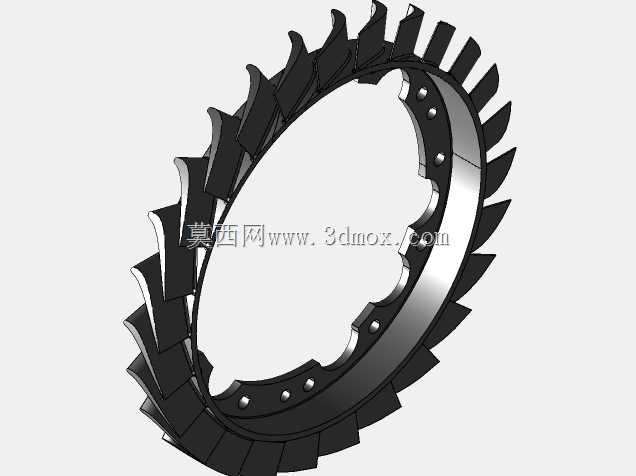

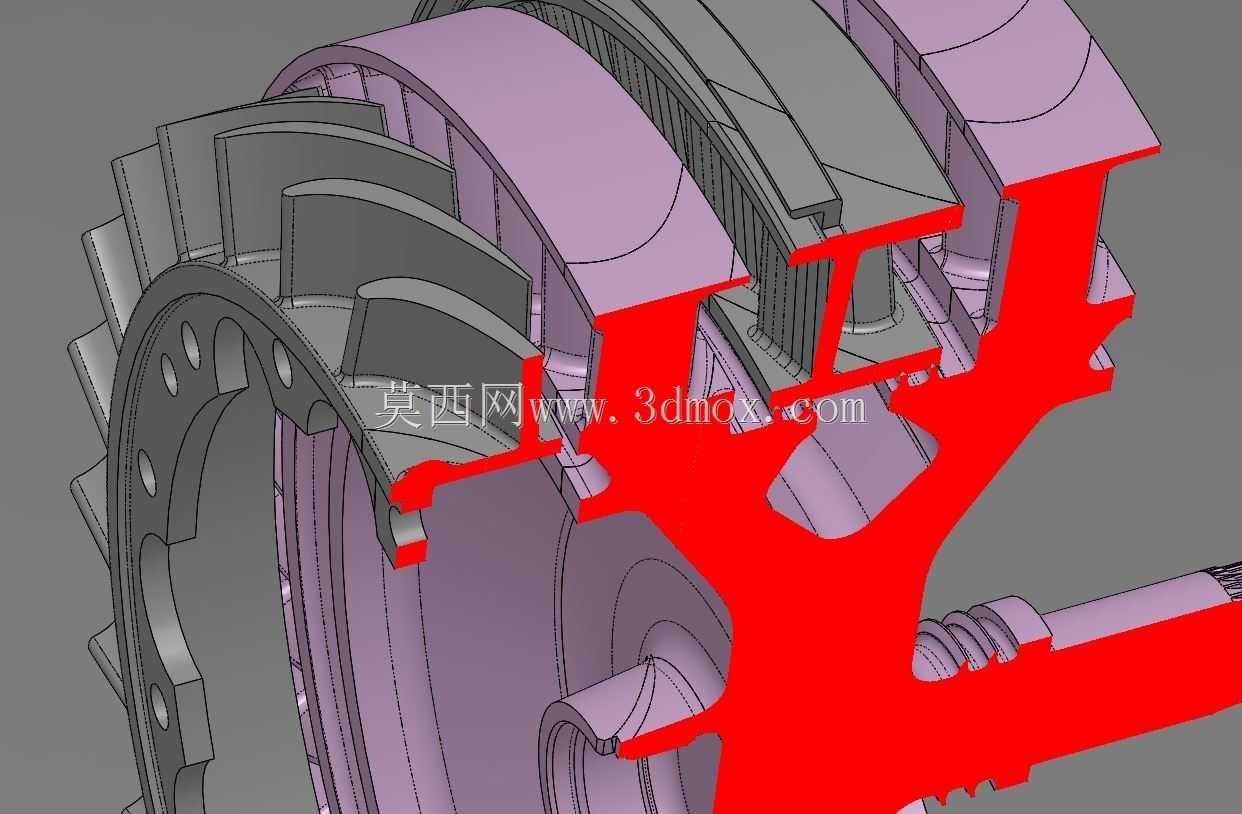

该轴流涡轮是低功率涡轮喷气发动机的核心做功部件，主要应用于小型航模动力、微型巡航动力、小型辅助动力单元等场景，承担着将燃烧室排出的高温高压燃气内能转化为旋转机械能的核心作用，为压气机组件提供驱动扭矩，同时可对外输出部分轴功率带动附属负载。在实际运行过程中，涡轮需要长期承受800-1100摄氏度的高温燃气冲刷，同时承受每分钟数万转的高转速带来的离心载荷，以及燃气脉冲带来的交变振动载荷，因此其结构设计直接决定了整台发动机的运行效率、推力输出上限与工作可靠性。从功能特性来看，该轴流涡轮采用单级轴流布局，相较于径流涡轮，在小流量工况下拥有更平顺的进气匹配性，能够适配低功率涡喷的窄流量区间，减少气流在流道内的折转损失；涡轮叶片采用带扭转的叶型设计，沿叶高方向调整安装角，适配不同半径处的圆周速度差，让燃气在叶栅通道内实现平缓的膨胀加速，将燃气的压力能与热能尽可能转化为推动叶轮旋转的动能，同时降低叶尖泄漏损失与叶根涡流损失。设计过程中，首先围绕目标推力与转速参数完成气动计算，确定涡轮的流通直径、叶片数量、叶高尺寸，再结合强度校核结果调整轮盘的厚度分布，轮盘与叶片采用一体化结构设计，减少连接结构带来的应力集中问题，同时在轮盘中心设置轴连接孔，通过过盈配合与花键结构和主轴连接，保证扭矩传递的可靠性；流道部分采用渐缩型设计，匹配燃气膨胀过程中的体积变化，让气流在流出涡轮时保持合适的轴向速度，减少排气损失。从安装边界来看，该涡轮的轴向安装尺寸紧凑，轮盘后侧设置有密封台阶结构，可与迷宫密封件配合，减少高温燃气向轴承腔的泄漏，轮盘前端与导向器叶片预留有均匀的轴向间隙，避免热态工作时因部件热膨胀发生碰磨；叶片顶部与机匣内壁预留有微米级的径向间隙，在保证不发生刮蹭的前提下尽可能减小叶尖间隙，提升涡轮的做功效率。整体结构在满足强度要求的前提下尽可能做了轻量化处理，降低转子的转动惯量，让发动机拥有更快的油门响应速度，适配小型动力设备的动态调节需求。
