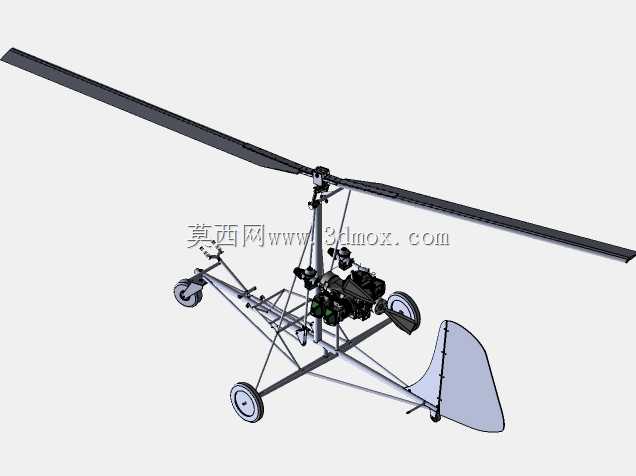

轻量化架式自转旋翼飞行器结构设计

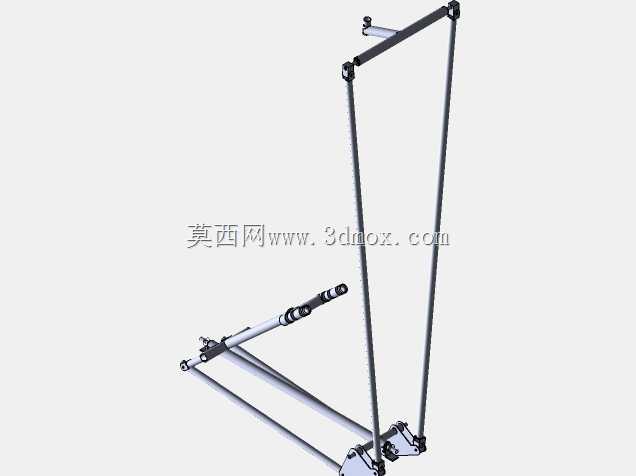

这款轻量化架式自转旋翼飞行器，主要面向低空短途通勤、航空运动体验、农林低空巡护、应急地形侦查等场景使用，区别于传统直升机的动力驱动主旋翼结构，该机型依靠前行时的气流吹动主旋翼自转产生升力，具备结构简单、低空操控稳定性强、失速风险低、维护成本低廉的优势，适合在无正规跑道的野外平整场地完成起降作业。整机采用裸露的桁架式机架作为核心承载结构，设计阶段优先考量结构减重需求，主承力杆件选用高强度轻质合金管材，通过三角形桁架排布方式分散飞行过程中的气动载荷与着陆冲击载荷，在保证结构强度满足载人飞行安全标准的前提下，尽可能压缩整机自重，提升有效载荷能力与燃油经济性。动力单元后置安装于机架中部靠后位置，通过前置螺旋桨提供前进推力，带动整机获得前飞速度，进而为顶部主旋翼提供自转所需的来流速度；主旋翼采用大长度柔性桨叶设计，桨毂结构简化了复杂的倾斜盘操纵机构，仅通过调整旋翼头倾角即可实现飞行姿态的俯仰与转向控制，大幅降低了机械结构的复杂度与故障概率。起落架采用前三点式轮式结构，三个机轮通过轻量化支臂直接连接在主桁架节点位置，搭配尾部的垂直安定尾翼，能够在地面滑跑阶段保持方向稳定性，同时吸收着陆过程中的竖向冲击，适配草地、硬土路、简易铺装路面等多种非专业起降场地的使用需求。整机的安装边界充分考虑单人载人飞行的操作空间，操纵杆件布置于机架前部的乘员位置前方，动力单元与燃油存储结构远离乘员乘坐区域，兼顾操作便利性与飞行安全性；尾部垂尾的尺寸经过气动优化，能够在前飞过程中提供足够的方向稳定力矩，避免低空低速飞行时出现侧滑偏航问题，整体结构没有多余的蒙皮覆盖，既进一步降低了整机重量，也方便日常飞行前后的结构检查与零部件维护更换，适配民间航空运动、基层低空作业等多种对成本与可靠性敏感的使用场景。
