15度螺旋齿轴小齿轮三维设计作品

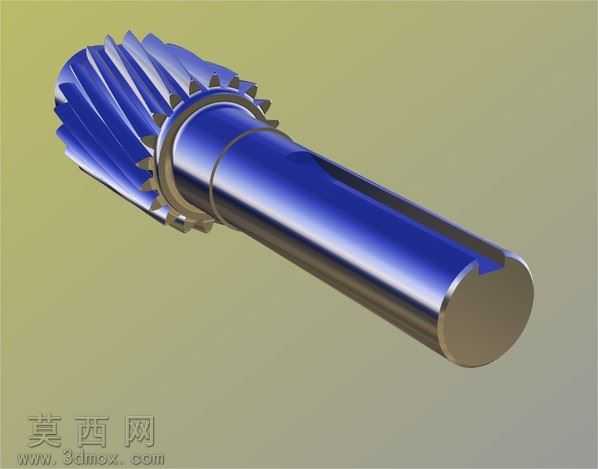

本作品为15度螺旋角的带轴小齿轮三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路搭建，保证齿轮参数的可调整性与设计精度。建模初期首先确定齿轮的基础设计参数，明确15度螺旋角的齿向设计要求，匹配对应模数、齿数、压力角等核心齿轮参数，先通过草图绘制完成齿轮分度圆、齿顶圆、齿根圆的基准轮廓，再通过螺旋线生成工具生成对应螺旋升角的齿向引导线，依托扫掠、布尔运算等特征操作完成单个轮齿的造型，之后通过圆周阵列完成全部轮齿的均匀排布，过程中严格校验齿形轮廓的渐开线精度，保证轮齿啮合的合理性。轴体部分与齿轮本体采用一体化建模设计，轴段根据装配需求设计了对应直径的阶梯结构，轴端做了适配装配的倒角与定位结构处理，轴身与齿轮衔接位置做了过渡圆角设计，避免应力集中问题，提升零件的结构强度。材质渲染阶段，轮齿部分采用金属亮面镀铬材质，还原金属齿轮的高反光金属质感，清晰呈现轮齿的曲面轮廓与螺旋走向，轴身部分采用调质钢的半哑光金属材质，区分不同加工面的质感差异，背景采用低饱和度的纯色背景，突出齿轮轴本身的结构细节，渲染时调整光线角度，让轮齿的螺旋曲面、轴身的圆柱面都能呈现自然的明暗过渡，清晰展现零件的结构层次。整体结构设计遵循机械传动零件的设计规范，螺旋齿的设计相比直齿齿轮具备更好的啮合平稳性，可降低传动过程中的噪音与冲击，一体化轴齿结构减少了装配环节的累积误差，提升传动精度，适合用于中低速重载的机械传动场景。建模过程中对齿根过渡曲线、轴肩过渡位置都做了工艺性优化，兼顾设计性能与实际加工的可行性，所有特征建模逻辑清晰，参数关联完整，可直接用于后续的工程图生成、装配干涉校验以及运动仿真分析。
