Arduino纳米双路中继控制拓展板

这款Arduino纳米双路中继控制拓展板，主要面向小型自动化控制、原型验证、嵌入式设备开发场景设计，可作为小型智能设备的核心控制单元，适配桌面级智能装置、小型实验台控制、简易物联网节点搭建等多种应用需求，能够满足个人开发者、小型研发团队在原型验证阶段的控制功能搭建需求，无需从零设计主控与中继模块的连接电路，大幅缩短原型开发的周期。

该拓展板的核心用途是实现虚拟串口通讯与外设的中继控制，通过板载的USB转串口通路，可直接与上位机建立虚拟COM端口连接，接收上位机下发的控制指令，再通过板载的两路中继模块完成对外部低压负载的通断控制，可直接驱动小型电磁阀、指示灯、低压直流电机等常见外设，无需额外搭建中继驱动电路，降低了原型搭建的接线复杂度。

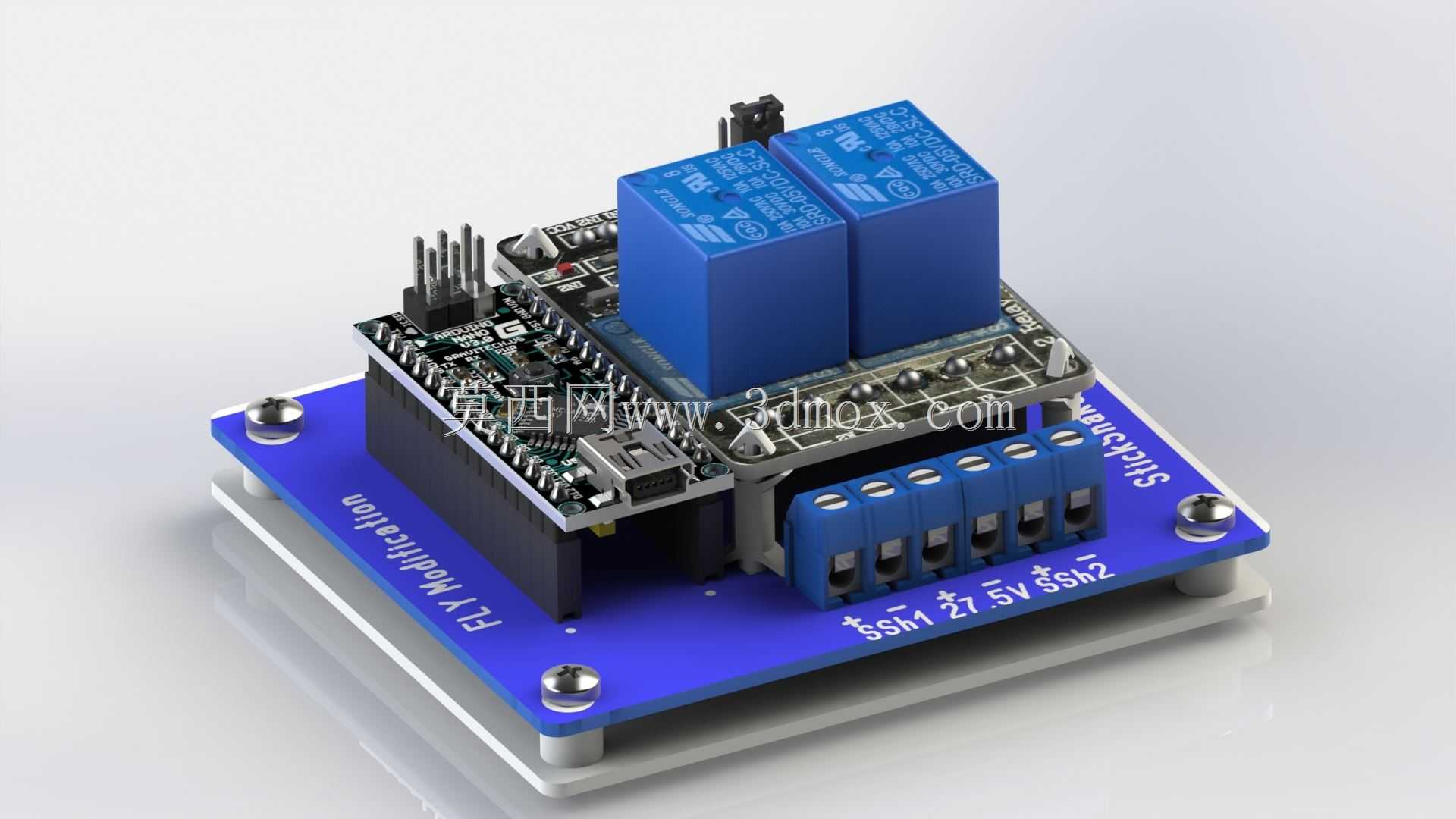

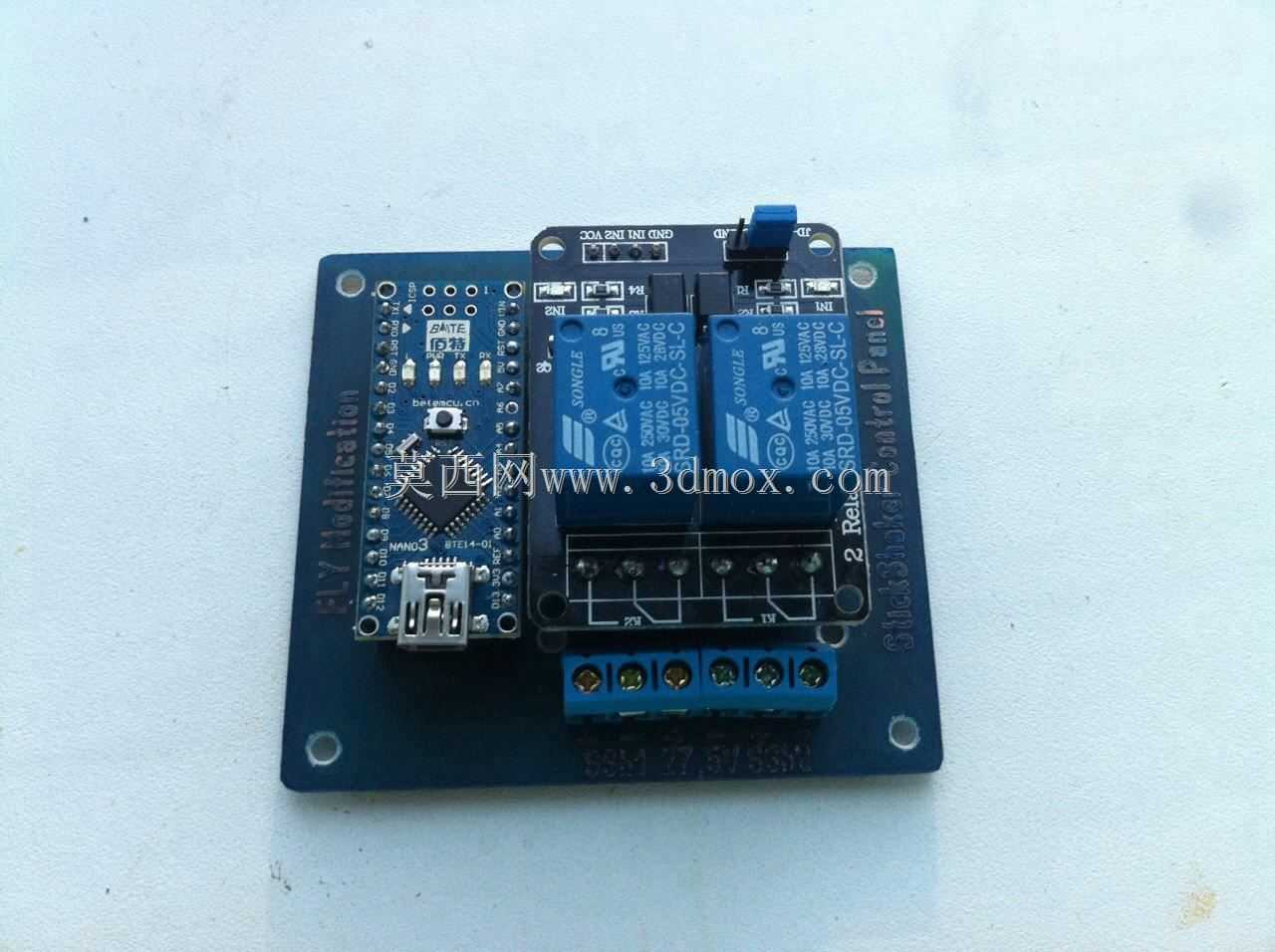

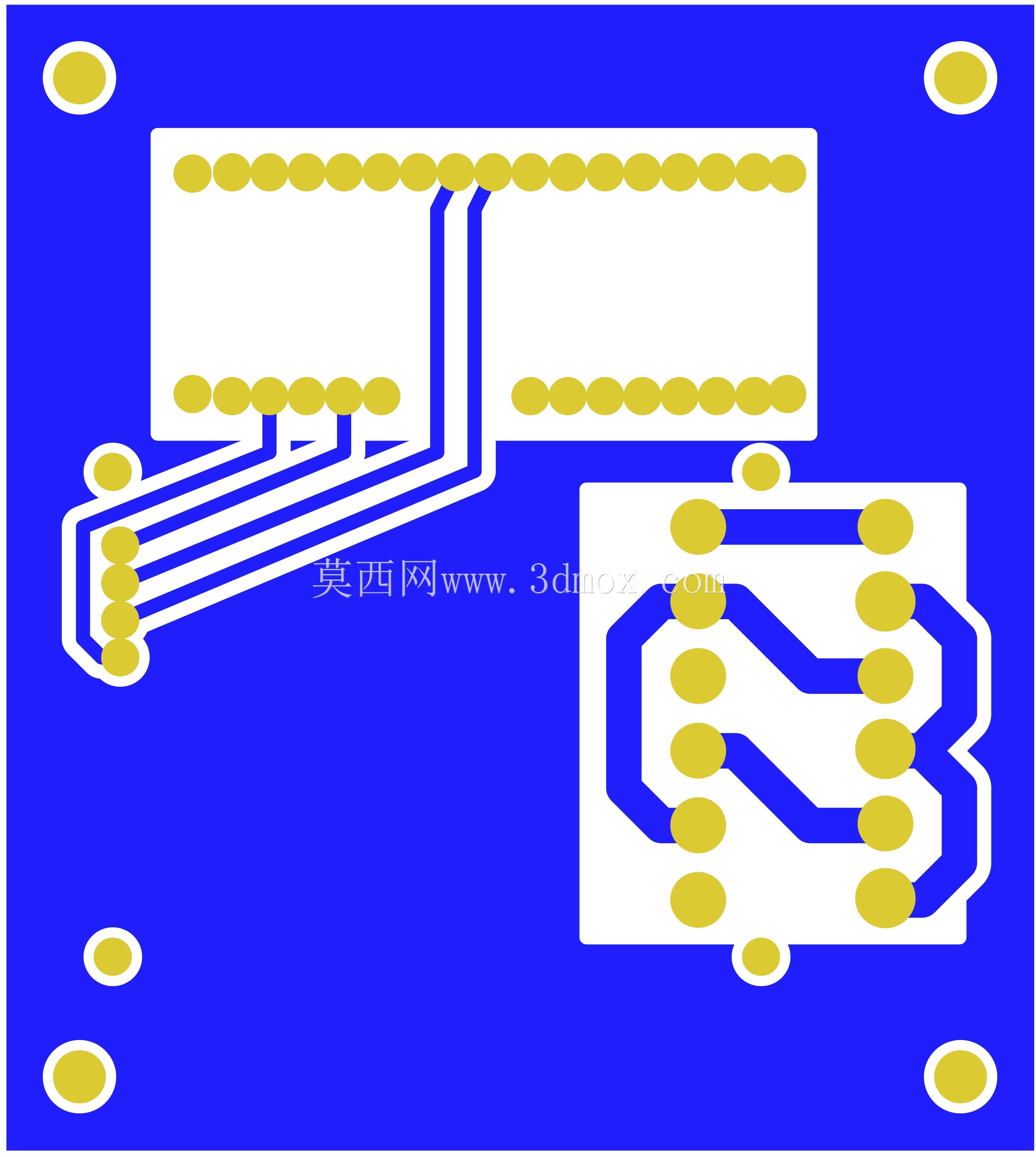

在功能特性上，该拓展板集成了Arduino纳米核心板的安装位与双路5V中继模块，板载设计了对应的连接PCB，将核心板的控制引脚直接与中继模块的信号引脚连通，同时预留了中继输出的接线端子，外部负载线路可直接通过螺丝压接的方式接入端子，接线稳固且便于后期调试更换。板上还设置了通讯状态指示灯与中继动作指示灯，调试过程中可直观观察通讯状态与每一路中继的通断状态，快速排查接线或程序问题。

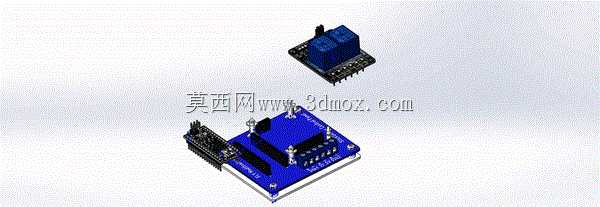

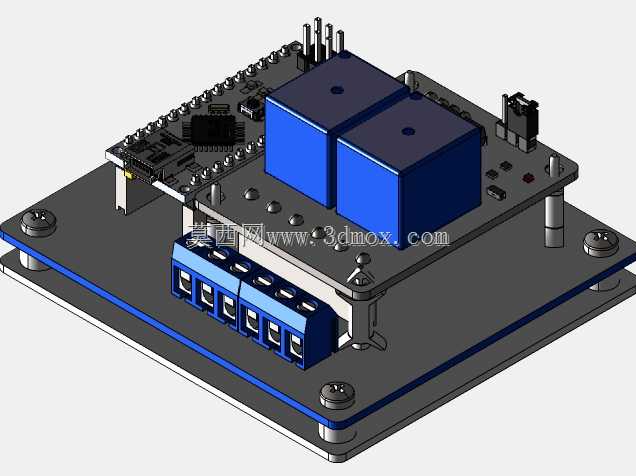

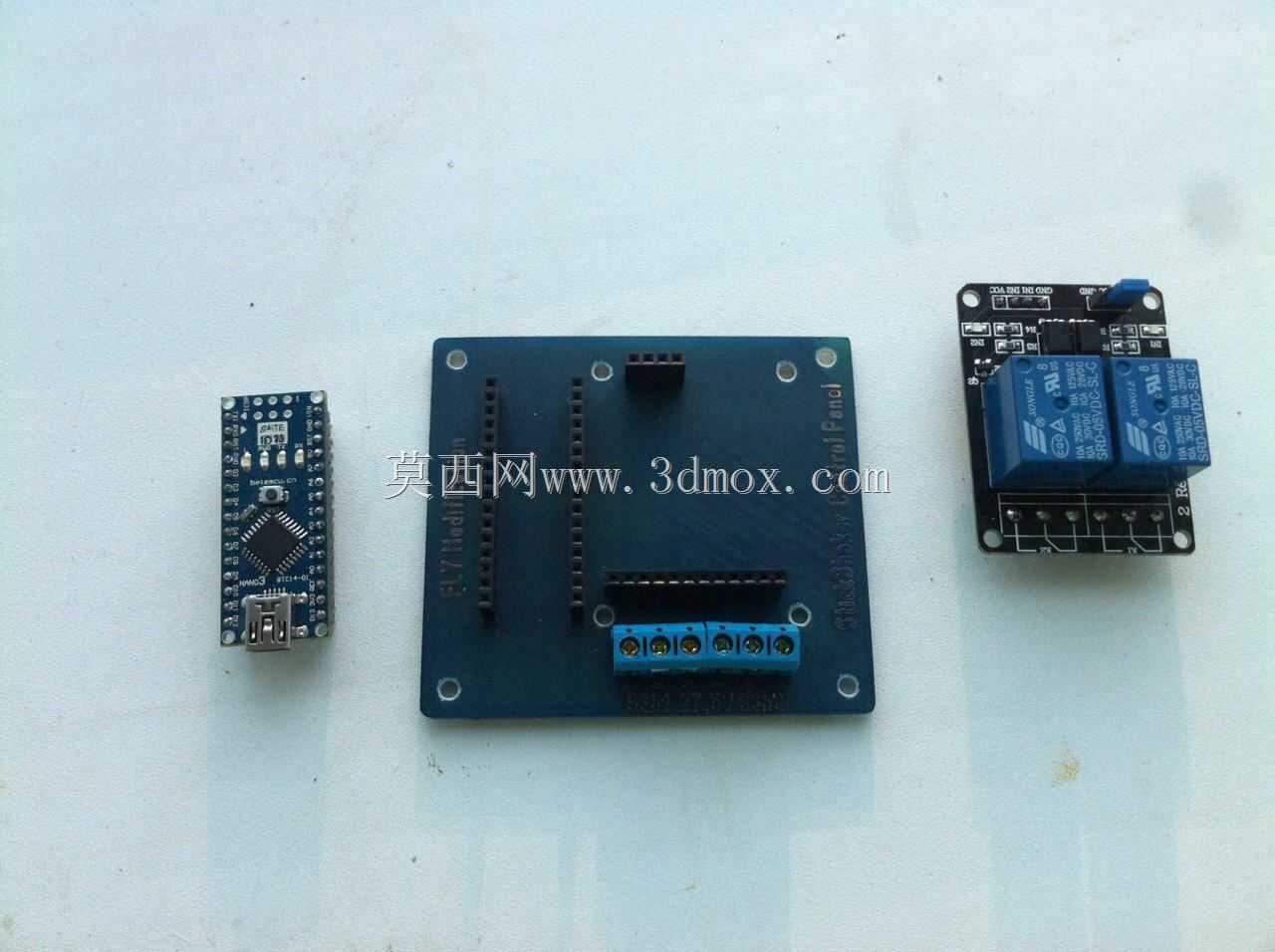

设计思路上，该拓展板采用叠层安装的结构，将Arduino纳米核心板与双路中继模块整合在同一块底板上，核心板与中继模块均采用直插排针的方式与底板连接，既保证了连接的可靠性，也便于后期更换损坏的模块，降低维护成本。底板采用四角开孔的安装设计，可直接通过铜柱固定在设备外壳或实验台架上，安装孔位适配通用的小型电子设备安装间距，无需额外定制安装支架。

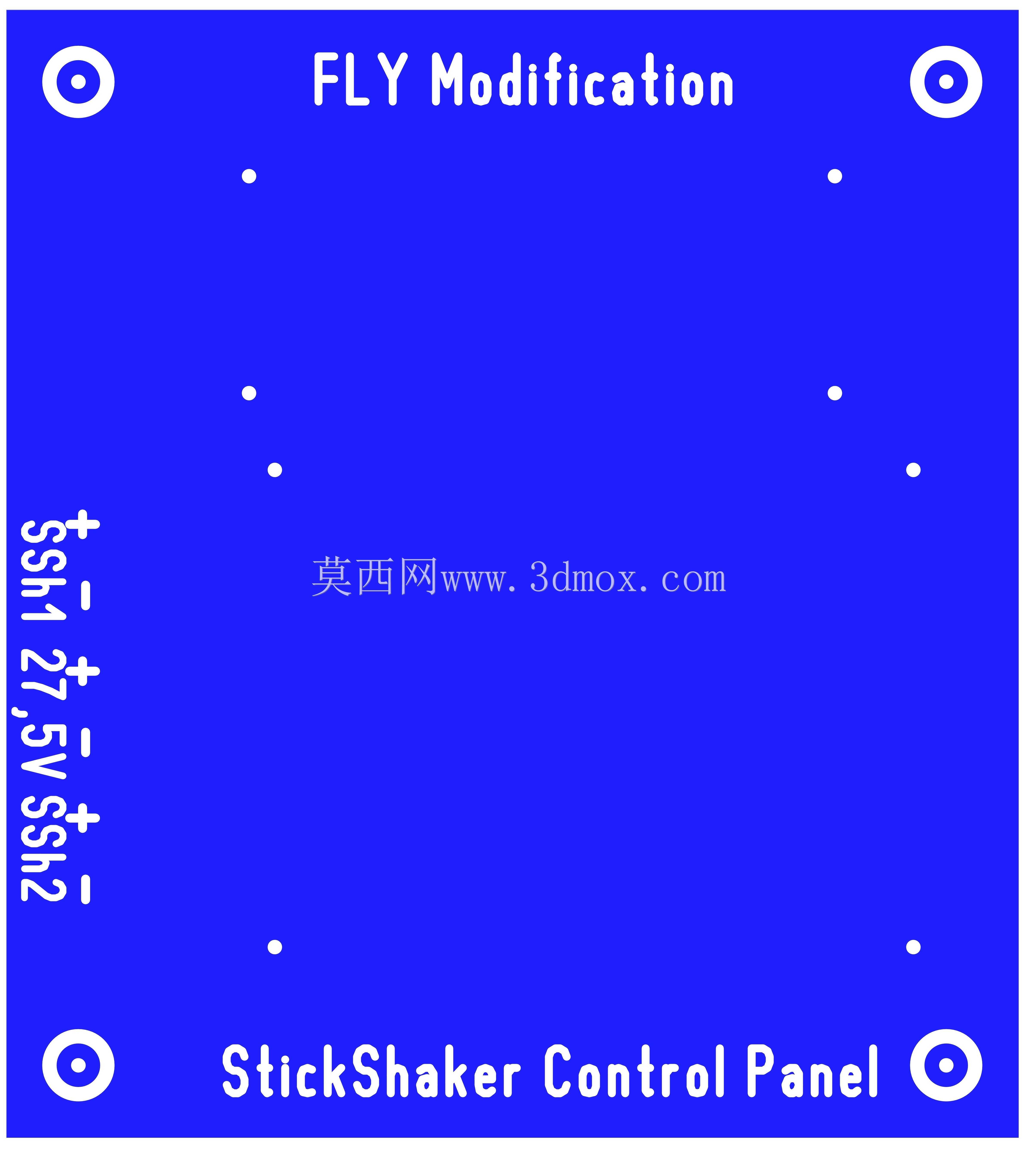

外形尺寸与安装边界方面，该拓展板整体为矩形结构，长宽尺寸适配小型桌面设备的内部安装空间，板上元件布局紧凑，核心板与中继模块之间预留了足够的散热间隙，避免长时间工作时元件积热影响运行稳定性。接线端子全部布置在板卡的侧边，接线操作不会与板上其他元件产生干涉，外接线路可顺着板卡边缘引出，便于整理线束，避免线路杂乱影响设备内部布局。板载的USB接口布置在核心板对应的侧边位置，插接数据线时不会与中继模块、接线端子产生位置冲突，插拔操作顺畅。
