工业产线用托盘包装拉伸膜装配装置

　　在快消、建材、化工成品的后段包装工序里，托盘堆垛完成后的缠绕裹包是保障仓储、跨区域运输过程中垛型不散、货品不受潮磕碰的核心环节，这套装配装置正是为自动化缠绕包装工位配套的膜卷承载与张力输出组件，直接替代传统人工持膜缠绕的低效作业模式，适配连续运转的流水线生产节拍。

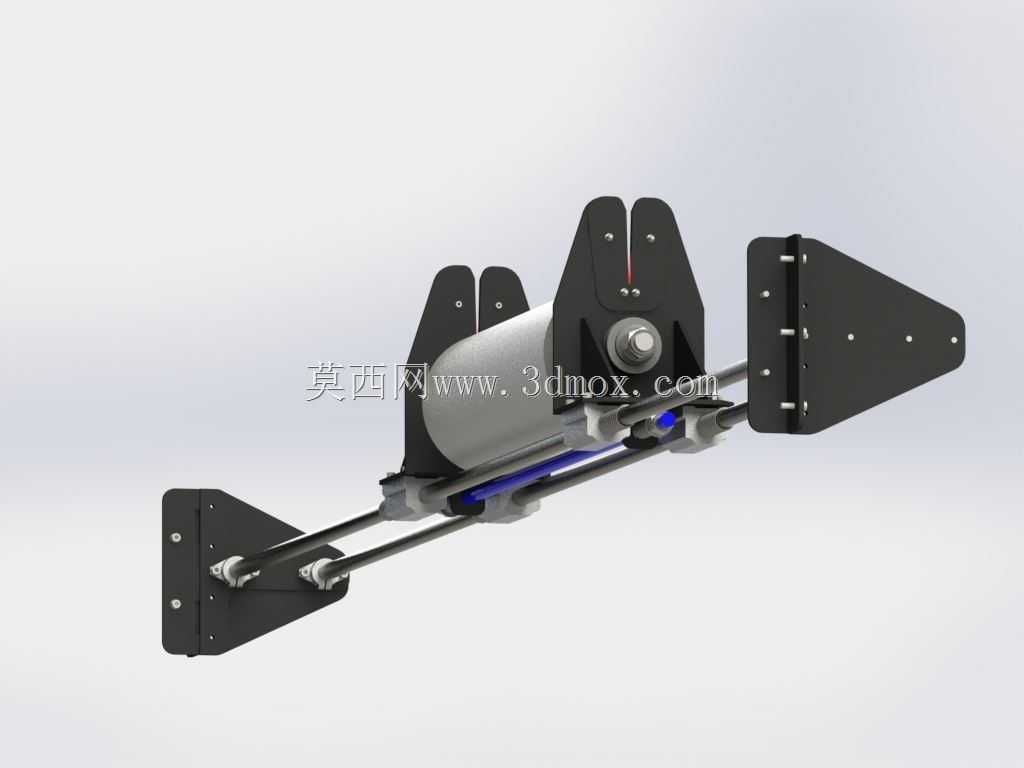

　　从实际产线适配角度看，这套装置的安装边界做了充分的兼容性设计，两侧的三角安装板预留了多组等距安装孔位，既可以通过螺栓固定在缠绕机的垂直升降滑台上，跟随膜架做上下往复运动完成整垛货物的螺旋缠绕，也可以根据现场布局倒装在悬臂包装机的旋转臂端，适配不同厂房的工位排布需求；安装板之间通过两根平行的光轴做主体支撑，整体横向跨度可根据常用膜卷的宽度做小幅调整，常规适配幅宽在500mm以内的拉伸缠绕膜卷，膜卷承载辊的直径适配市面上绝大多数通用纸芯规格，无需额外定制转换套就能完成膜卷的快速更换。

　　功能设计上，这套装置最核心的部分是集成的薄膜张紧系统，不同于简易膜架靠膜卷自身阻尼输出张力的结构，这套装置在膜卷输出端设置了随动压辊与阻尼调节组件，当缠绕机转速出现波动、或者膜卷直径随着使用逐渐减小时，张紧系统会自动调整阻尼输出力，始终让输出的拉伸膜保持稳定的张紧力，既不会因为张力过小导致膜面褶皱、裹包松弛，也不会因为张力过大把薄膜拉断，造成产线停机接膜的误工问题；同时装置两端的导向挡片可以根据膜卷宽度调整位置，避免膜卷在高速转动放膜时出现轴向窜动，导致膜面偏移、裹包错位的问题。

　　从结构设计思路来看，整套装置没有采用复杂的铸件壳体，全部采用板材切割加工与标准光轴、紧固件装配而成，加工难度低，后期维护更换配件的成本也更低；所有与薄膜接触的辊面都做了光滑倒角与表面抛光处理，不会刮伤拉伸膜的表面，避免膜面出现隐形裂口导致裹包过程中断；装置的整体重心落在两根支撑光轴的中心线上，不管是垂直升降还是水平旋转作业，都不会出现偏载晃动的问题，运行稳定性更强。

　　在实际使用场景中，这套装置可以适配不同直径、不同宽度的拉伸膜卷，不管是普通手用膜还是机用预拉伸膜都能稳定适配，不需要对装置结构做额外改造；操作人员更换膜卷时只需要松开一端的快速锁止结构，就能抽出旧膜卷的纸芯、装上新膜卷，整个换膜过程不超过一分钟，能最大程度减少换膜对产线连续运转的影响。不同于集成度极高的整机包装设备，这套独立的膜架装配装置可以单独作为改造配件，给老旧的手动缠绕设备做自动化升级，也可以配套在新设计的托盘包装设备上作为核心功能组件，适配性覆盖了绝大多数托盘缠绕包装的工况需求，不管是低位缠绕的轻载货品垛型，还是高位堆垛的重载货物，都能通过调整张紧阻尼参数匹配对应的裹包需求。
