经现代化数控改造的1M06A自动车床结构

　　这款经现代化改造的自动车床，核心适配中小规格回转体零件的批量连续加工场景，在五金紧固件、小型轴套、仪表仪器精密零件的生产车间中，可承担外圆车削、端面切削、切槽、钻孔、铰孔及内外螺纹加工等多道工序，相较于传统手动进给车床，其自动化进给逻辑可大幅降低单件加工的人工干预频次，适配单批次千件级以上的标准化零件生产需求。

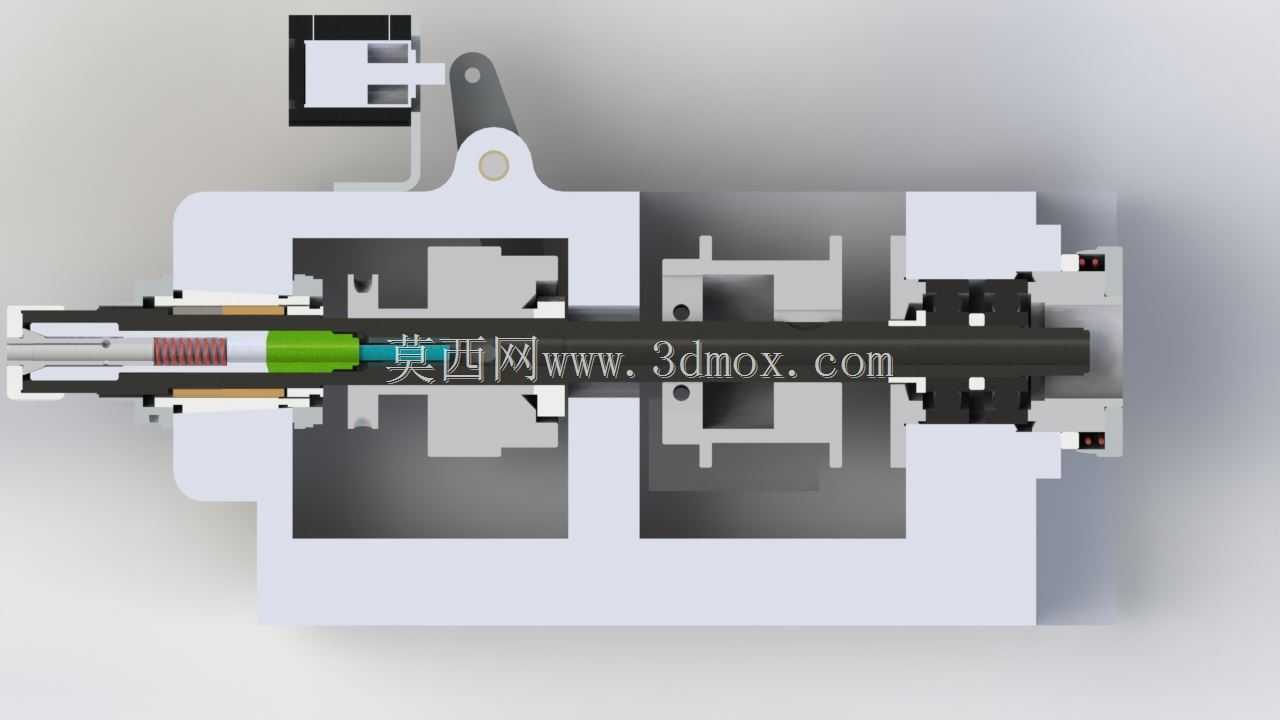

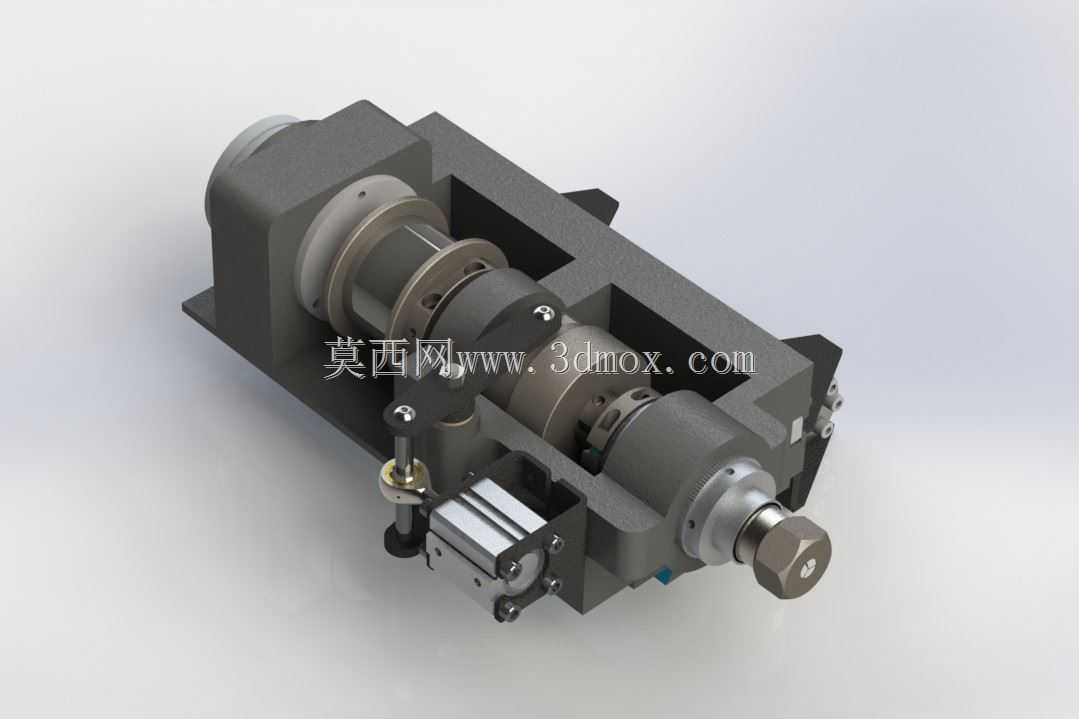

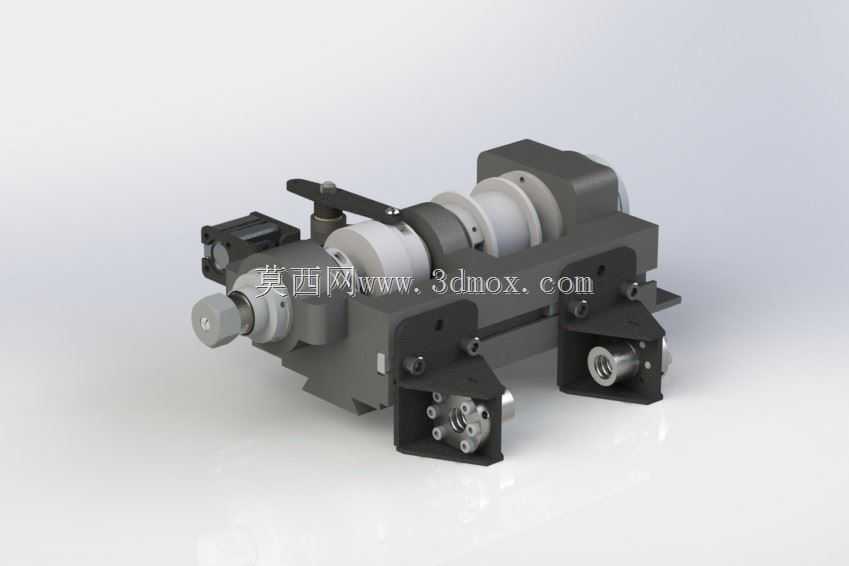

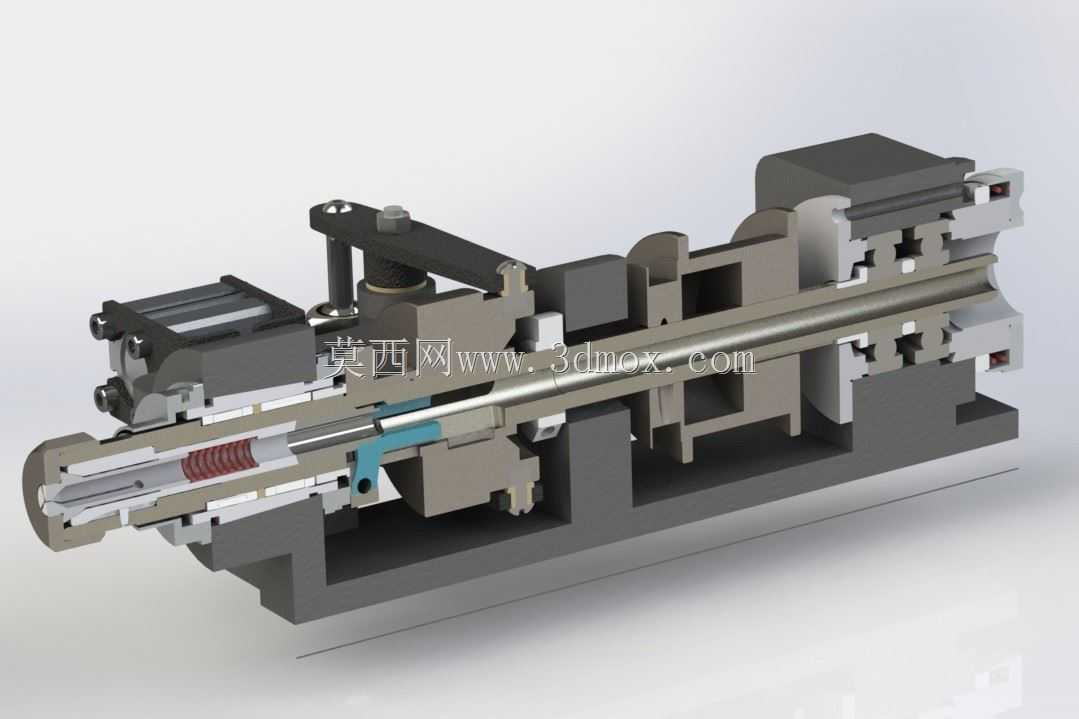

　　从设备功能特性来看，改造后的机型搭载了数控进给控制系统，替代了原苏联机型的纯机械凸轮进给结构，操作人员可通过数控面板直接录入加工参数，调整进给行程、主轴转速、走刀速率，无需像传统自动车床那样更换定制凸轮来适配不同零件的加工轨迹，大幅缩短了换产调试的周期，尤其适配多品种小批量的柔性生产需求。设备的主轴单元保留了原机型高刚性的箱体结构，主轴轴承采用预紧安装设计，可承受连续重切削工况下的径向与轴向载荷，在加工45号钢、铜合金、铝合金等常见五金材质时，可保证切削过程的稳定性，减少工件表面的振纹。

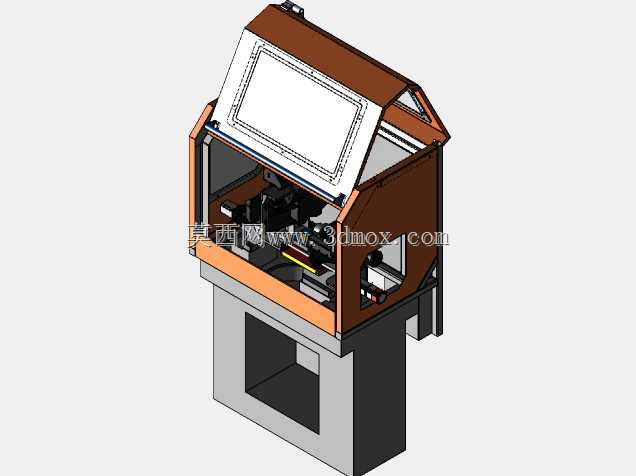

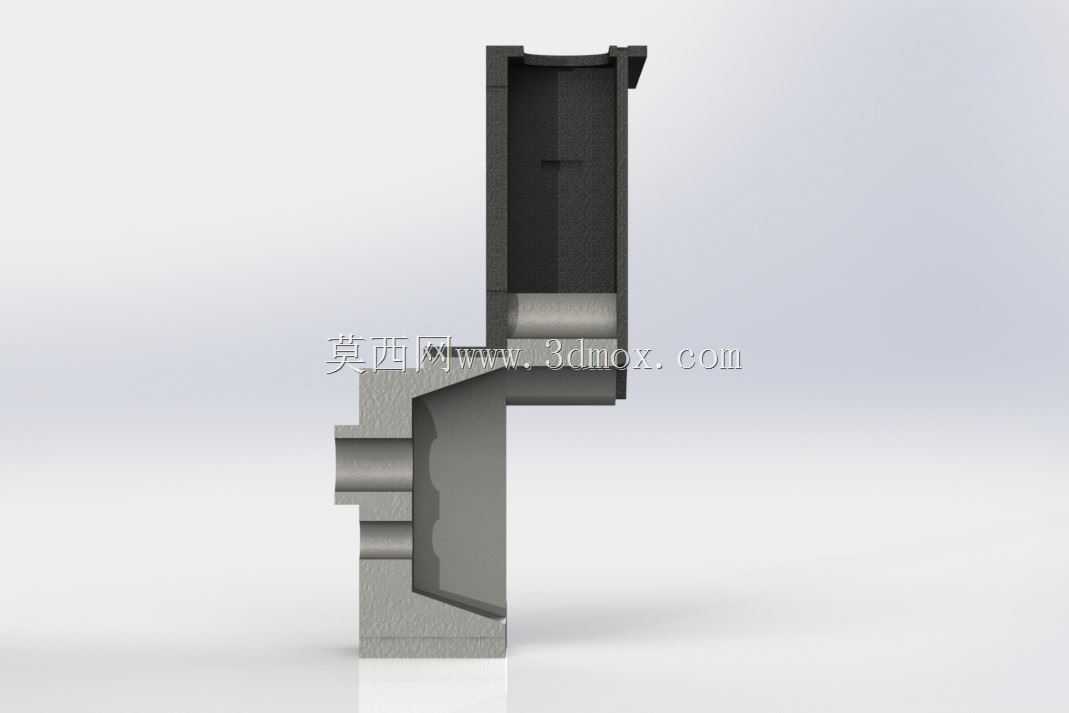

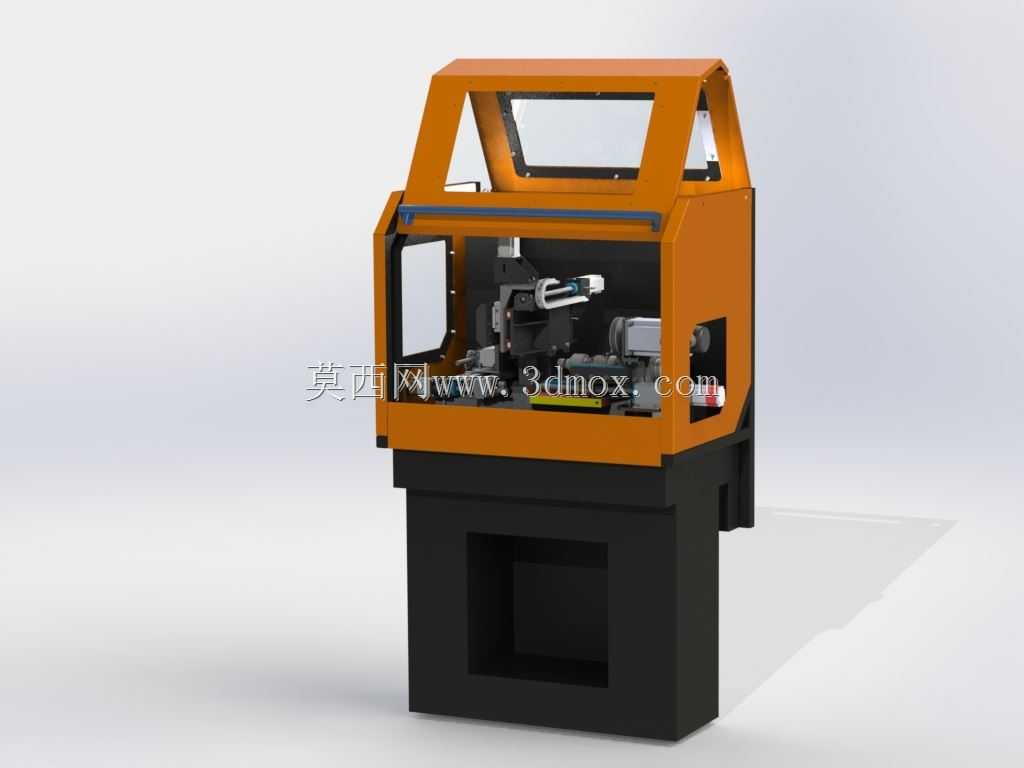

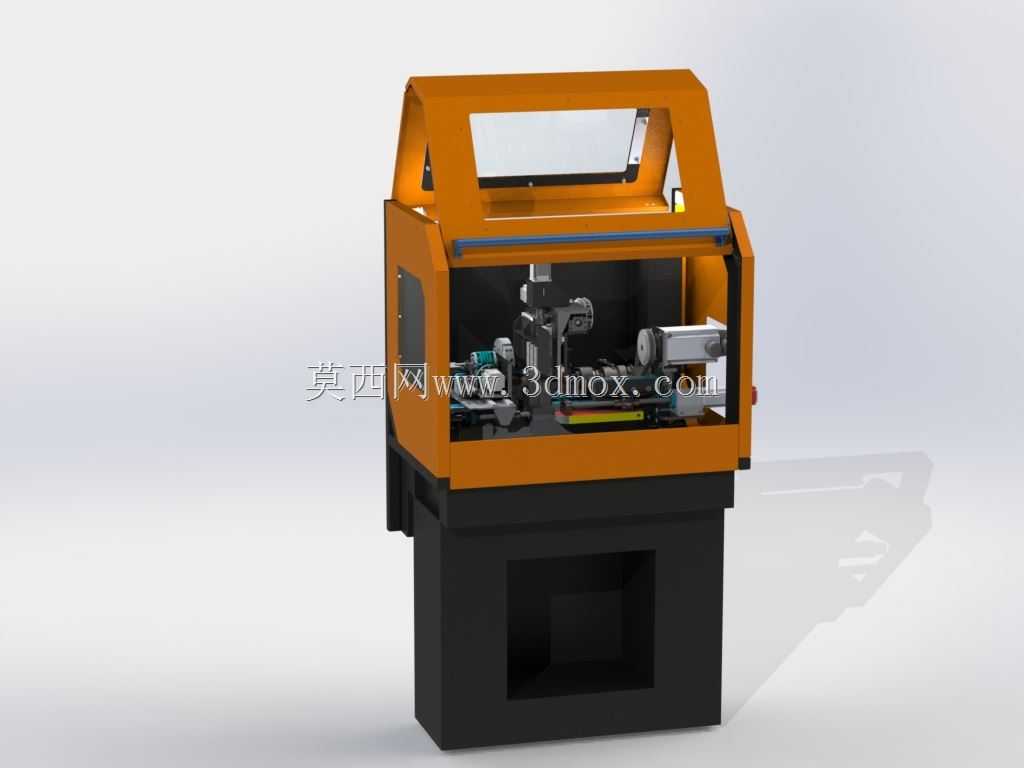

　　设计思路上，该结构在保留原1M06A车床床身高刚性铸铁基体的基础上，对上部防护与操作区域做了安全化升级：橙黄色的上部防护罩采用框架式钣金结构，设置了透明观察窗与安全联锁装置，当防护门开启时主轴进给会自动锁止，避免切屑飞溅与操作误触带来的安全风险；防护罩的开合角度经过校核，可完全覆盖刀具切削区域，同时预留了刀具更换、工件装卸的操作空间，不会给日常换刀、排屑操作带来阻碍。下部的床身底座采用箱式铸铁结构，内部设置了加强筋网格，可吸收切削过程中产生的振动，保证加工精度的稳定性，底座正面预留了排屑与维护的开口，方便日常清理切削产生的金属碎屑，也便于检修人员对底部的传动部件做定期润滑与故障排查。

　　从安装边界与外形尺寸来看，该设备的整体占地面积控制在1.2平方米左右，底座的安装孔位按照通用工业机床的布局标准设计，可直接固定在厚度不小于150mm的混凝土地基上，无需额外制作特殊安装台架；设备的操作面板高度设置在距离地面1.1米的位置，符合一线操作人员站立操作的人体工程学要求，上部防护罩的最高处距离地面约1.6米，不会遮挡车间常规的照明线路与 overhead 管线布置；设备的后部预留了电气接线、冷却管路接入的接口位置，与墙面的预留检修距离不小于0.5米即可满足日常维护需求，适配多数中小型机械加工车间的工位布局要求。

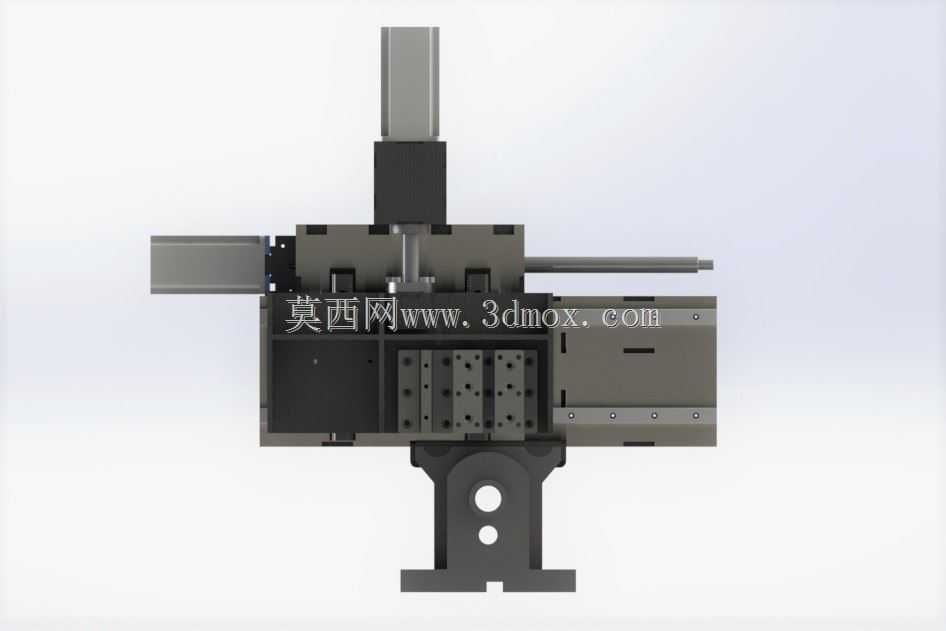

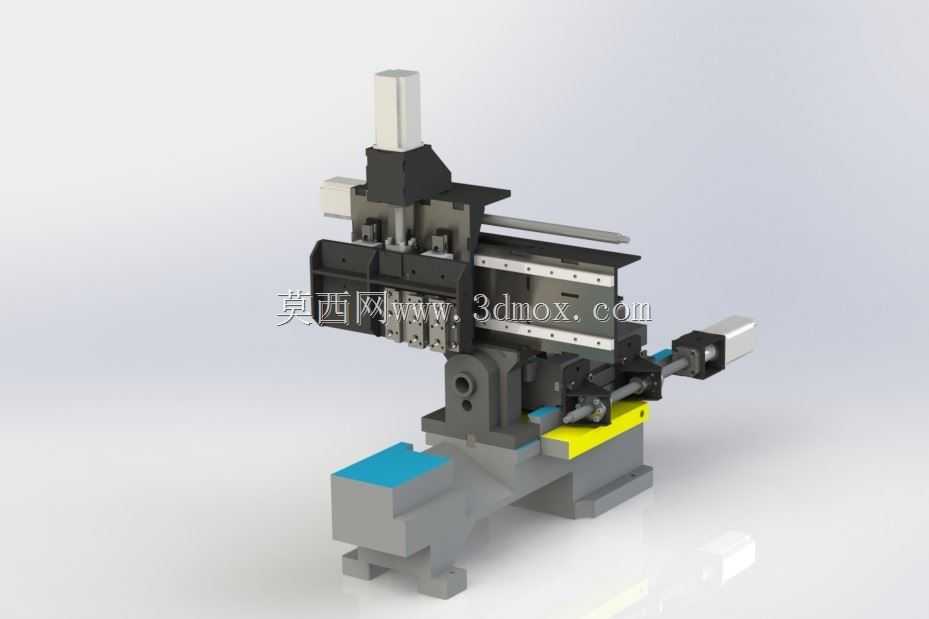

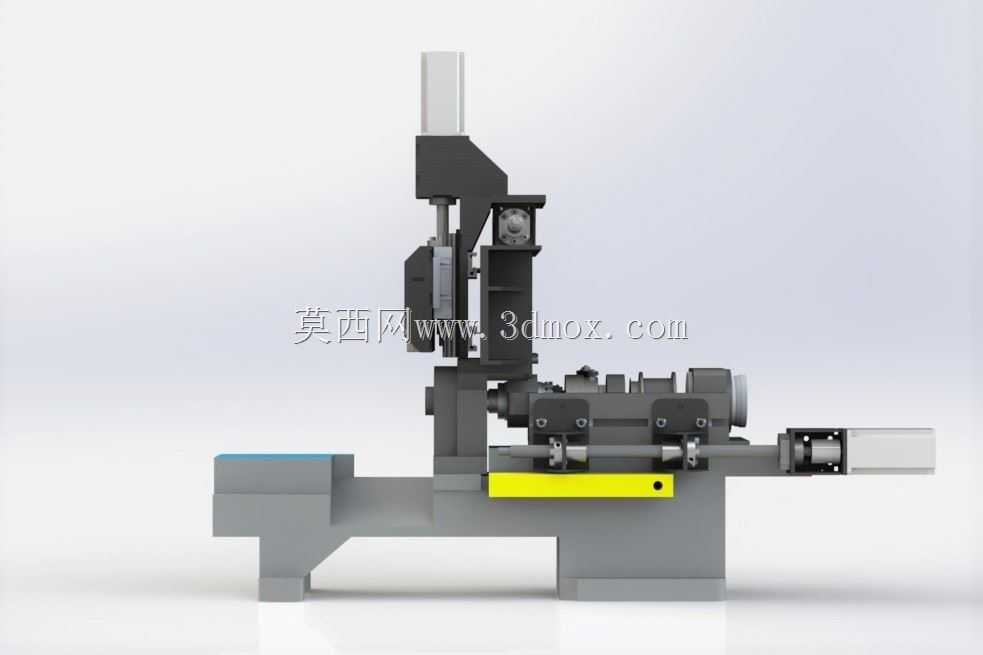

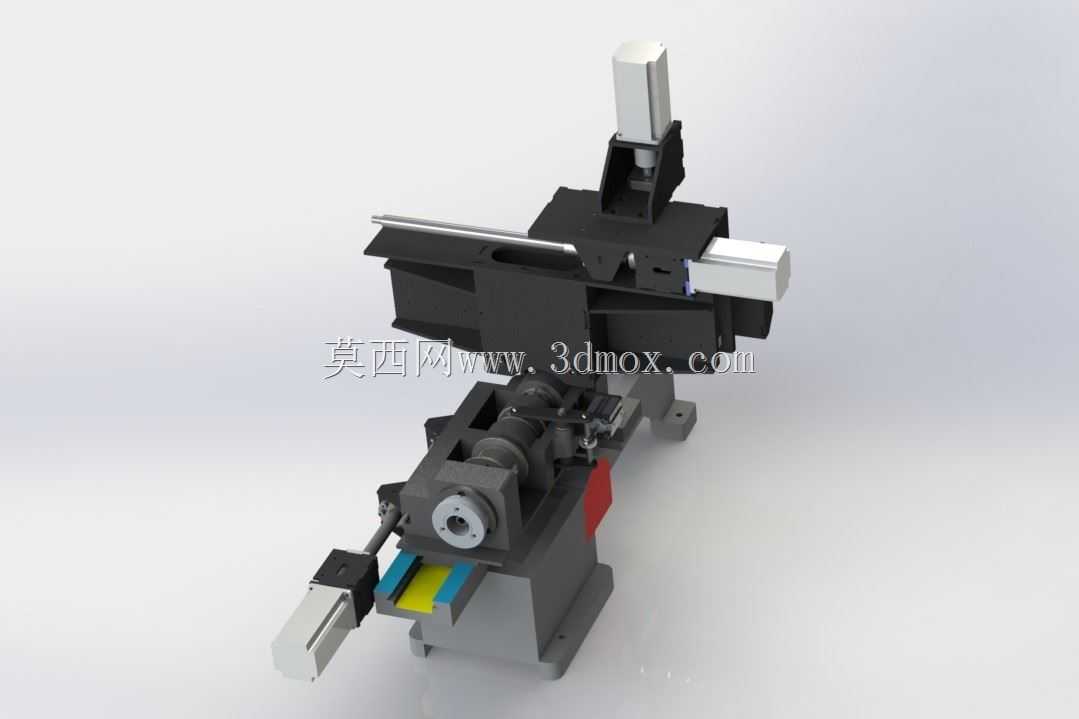

　　在刀架结构设计上，该机型采用排式刀架布局，可同时安装4-6把不同功能的切削刀具，刀架的进给导轨采用线性导轨搭配滚珠丝杠的传动结构，相较于原机型的滑动导轨，进给的重复定位精度更高，反向间隙更小，可保证批量零件加工的尺寸一致性，加工尺寸的离散度可控制在0.02mm以内，满足多数精密五金零件的公差要求。冷却系统采用内置式冷却泵设计，冷却液喷嘴可灵活调整位置，直接对准切削区域，可在高速切削时快速带走刀具与工件表面的热量，延长刀具使用寿命，同时减少工件因热变形产生的尺寸误差。设备的润滑系统采用集中自动润滑设计，可按照设定的周期自动向导轨、丝杠、主轴轴承等运动部件加注润滑油，无需操作人员手动定期注油，降低了设备的日常维护工作量，也减少了因润滑不到位导致的部件磨损问题。
