立式圆柱金属储水罐体结构设计

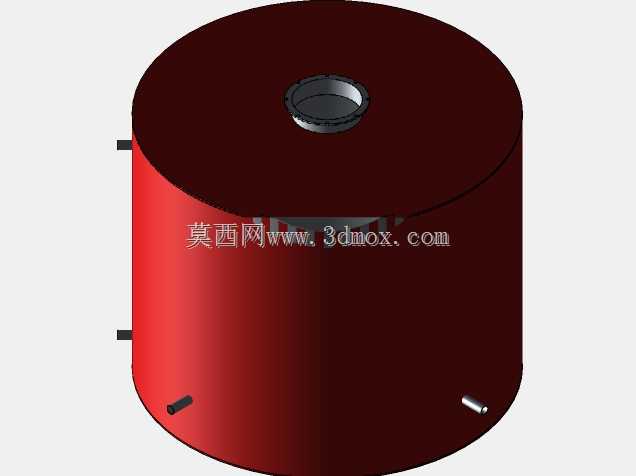

　　在民用供水、小型工业循环水系统、户外临时供水站点等场景中，立式圆柱金属储水罐体是应用频次极高的储水单元，这类罐体的结构合理性直接决定了供水稳定性、保温效果与后期维护成本。这款金属储水罐体采用立式圆柱构型，整体以金属板材卷制焊接成型，圆柱构型的选择并非随意确定，而是在同等容积下圆柱结构的环向受力均匀性远优于方形结构，金属板材的承压能力可以得到充分利用，同时圆柱外形在户外布设时可以降低风阻，减少强风天气下的罐体倾覆风险，适合厂区、野外作业点、农村集中供水点等多种布设场景。

　　罐体顶部设置偏心圆形检修与人孔组合结构，人孔采用法兰凸缘结构，配套法兰盖可实现快速拆装，日常运维时无需进入罐体内部即可完成顶部管路检查、浮球阀调试等操作，人孔的偏心布设是为了避开罐体内部中心位置的稳流组件，给内部构件预留安装空间，同时也方便运维人员探身观察罐内水位与积垢情况。罐体侧壁设置多组外伸接口，不同高度的接口分别承担进水、出水、溢流、排污的功能：低位侧伸的排污接口靠近罐底边缘，排污时可以借助罐内水体的重力流将底部沉积的泥沙、锈屑等杂质彻底排出，避免罐底长期积垢影响水质；中高位的出水接口对接用户端供水管路，该高度设置可以避开底部沉积层，同时保证出水有足够的静压力；高位的溢流接口对接排水管路，当进水阀故障导致水位超限时，多余水体可以从溢流口排出，避免罐内压力过高损坏密封结构。

　　罐体的隔热设计采用金属壳体夹层填充隔热材料的结构，内外层金属板之间预留均匀的填充腔，填充密度适配现场环境温度要求，在户外高温环境下可以减少太阳辐射导致的罐内水体升温，降低水体变质风险，在低温环境下可以延缓罐内水体热量流失，减少冬季冻堵概率，相比外置保温层的结构，夹层式隔热的外层金属板可以直接保护内部隔热材料，避免保温层被外力磕碰破损、被雨水浸泡失效，长期使用的维护成本更低。罐体底部设置三个均布的支撑脚，支撑脚采用短圆柱金属件与罐底焊接固定，三个支撑点的布设符合三点定位稳定原理，对安装地面的平整度要求更低，即使地面存在轻微沉降也能保证罐体放置平稳，不会出现局部应力集中导致的罐底焊缝开裂问题。

　　设计过程中首先根据目标储水量确定罐体的内径与高度比例，高径比控制在1.2:1左右，这个比例既可以保证罐体放置的稳定性，避免过高导致重心偏移，也不会因为直径过大占用过多的地面安装空间。罐体的壁厚计算结合储水静压力、金属板材许用应力、焊接系数等参数确定，罐底下部因为承受全容积水体的静压力，壁厚比侧壁上部略厚，顶部盖板因为仅承受自重与少量附件荷载，壁厚可以适当减薄以控制整体重量。层流系统的设计是这款罐体的核心细节，进水管道延伸至罐内下部，出口处设置稳流挡板，进水时水流沿挡板缓慢向上涌动，避免高速进水冲击罐内水体导致紊流，将底部沉积的杂质翻涌至出水层，保证出水水质的稳定性；同时层流结构可以减少进水时的水体曝气，降低罐内金属壁面的氧化腐蚀速率，延长罐体的使用寿命。

　　安装边界方面，罐体的外接接口全部采用标准管螺纹结构，可以直接对接市面上通用的供水管道、水龙头、阀门等配件，无需额外加工转换接头；顶部人孔的法兰尺寸符合通用压力容器人孔标准，后期更换密封件、加装液位计等附件时可以直接采购标准件适配。罐体整体的安装预留空间需要在侧壁周边留出至少300mm的操作间隙，方便后期对接管路、开关阀门、检查焊缝，顶部需要留出至少500mm的空间，方便开启人孔盖进行内部检修。在配套水龙头安装时，中高位出水接口可以直接对接普通民用龙头或者工业供水龙头，接口的螺纹强度可以承受龙头开关时的扭矩，不会因为长期操作导致接口焊缝开裂。
