斜顶木质房屋扩建结构三维设计

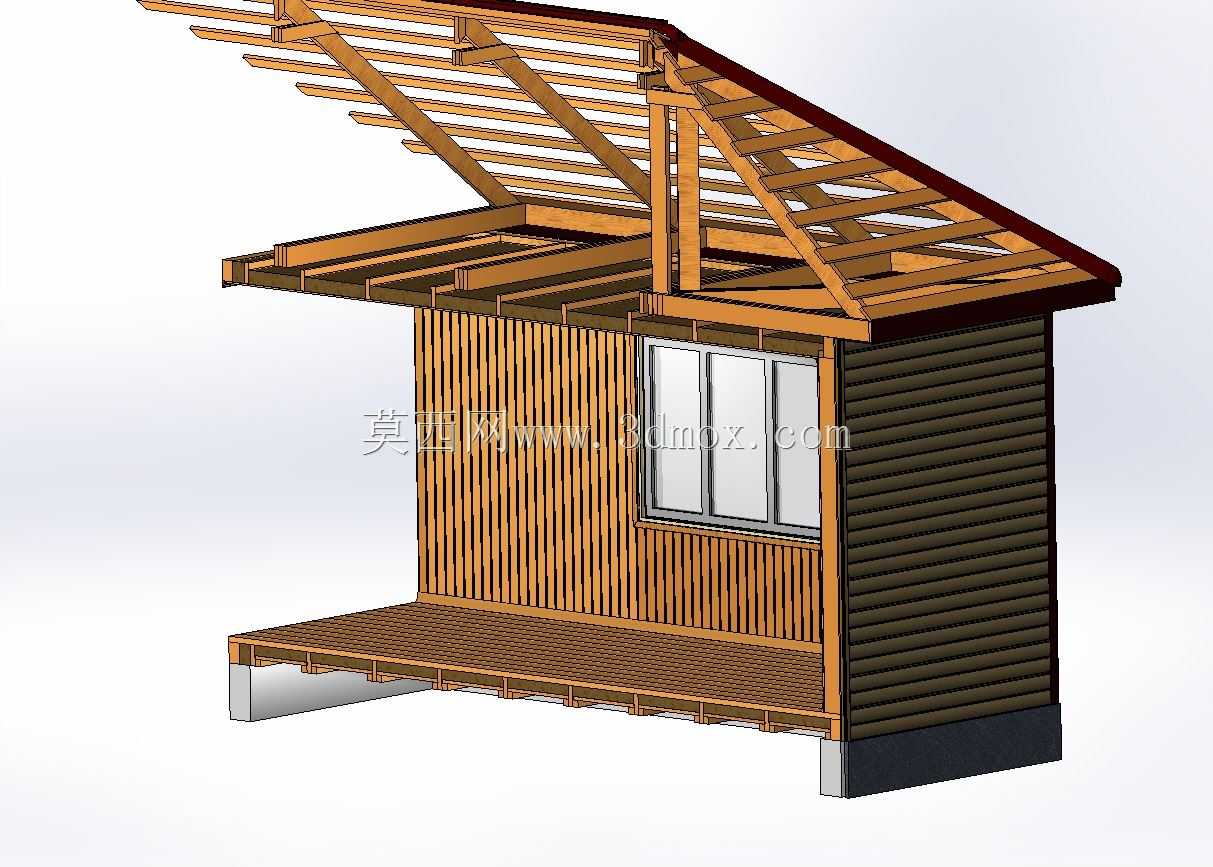

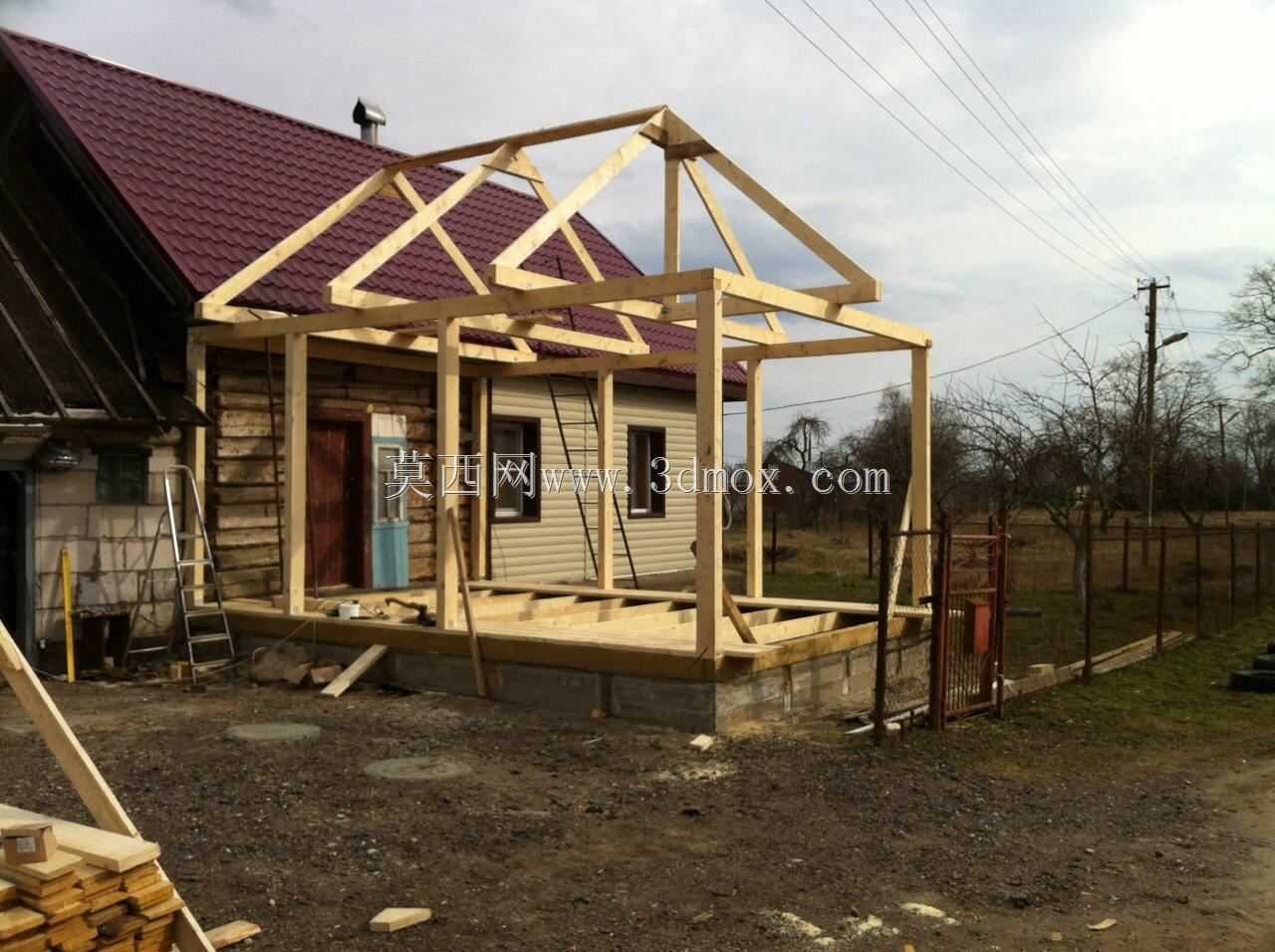

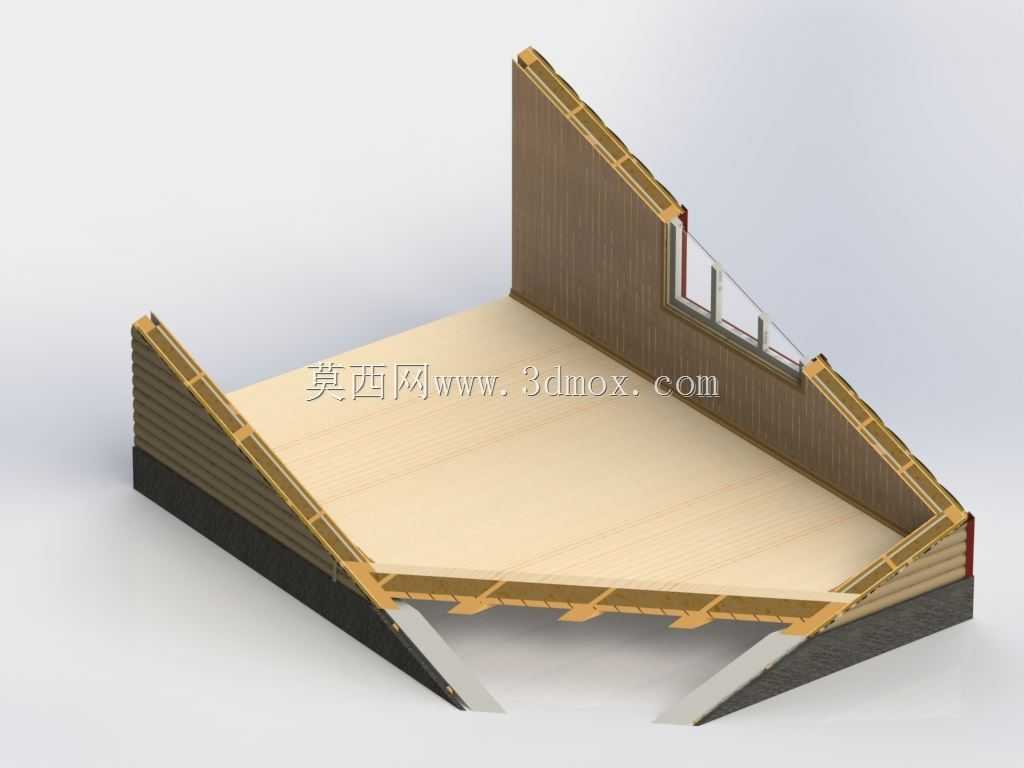

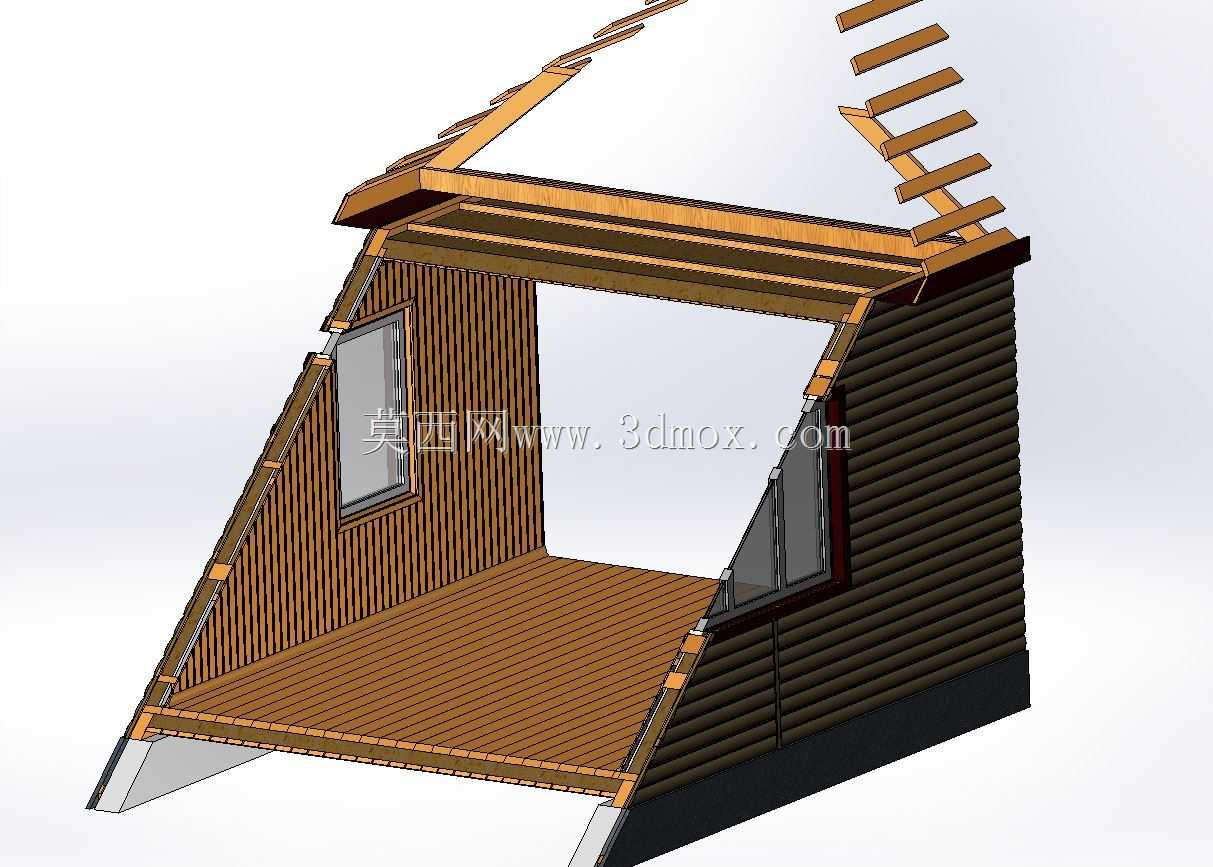

　　这套斜顶木质房屋扩建结构的三维设计，主要面向既有民用住宅的空间拓展场景，常见于乡村自建房加建、郊野度假屋附属空间扩容、小型民宿功能区延伸这类实际工程需求，区别于常规砖混结构加建，全木构的扩建单元自重更轻，对原有建筑的地基附加荷载极小，不需要对原有房屋基础做大规模加固处理，适配多数低层住宅的加建条件。从结构功能来看，整个扩建单元采用三角形斜向承重框架作为核心受力体系，斜向的主龙骨同时承担屋面荷载传递、侧墙围护支撑的双重作用，底部的木质楼承板框架通过预埋连接件与原有建筑的外墙圈梁或地梁固定，不需要单独开挖深基础，仅需在扩建单元的外沿设置浅埋的混凝土支墩即可完成承重支撑，大幅降低现场施工的土方作业量。围护结构部分，

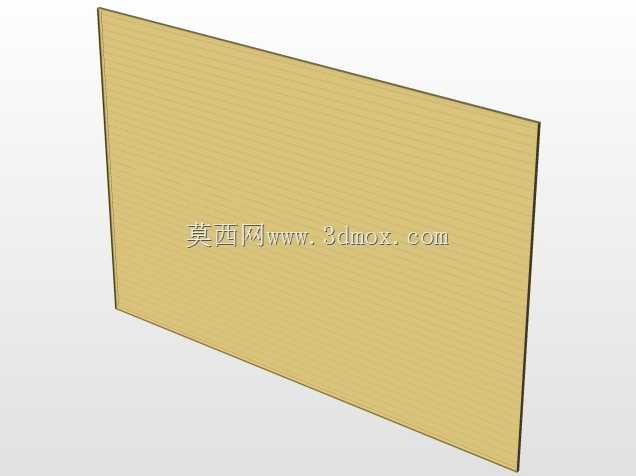

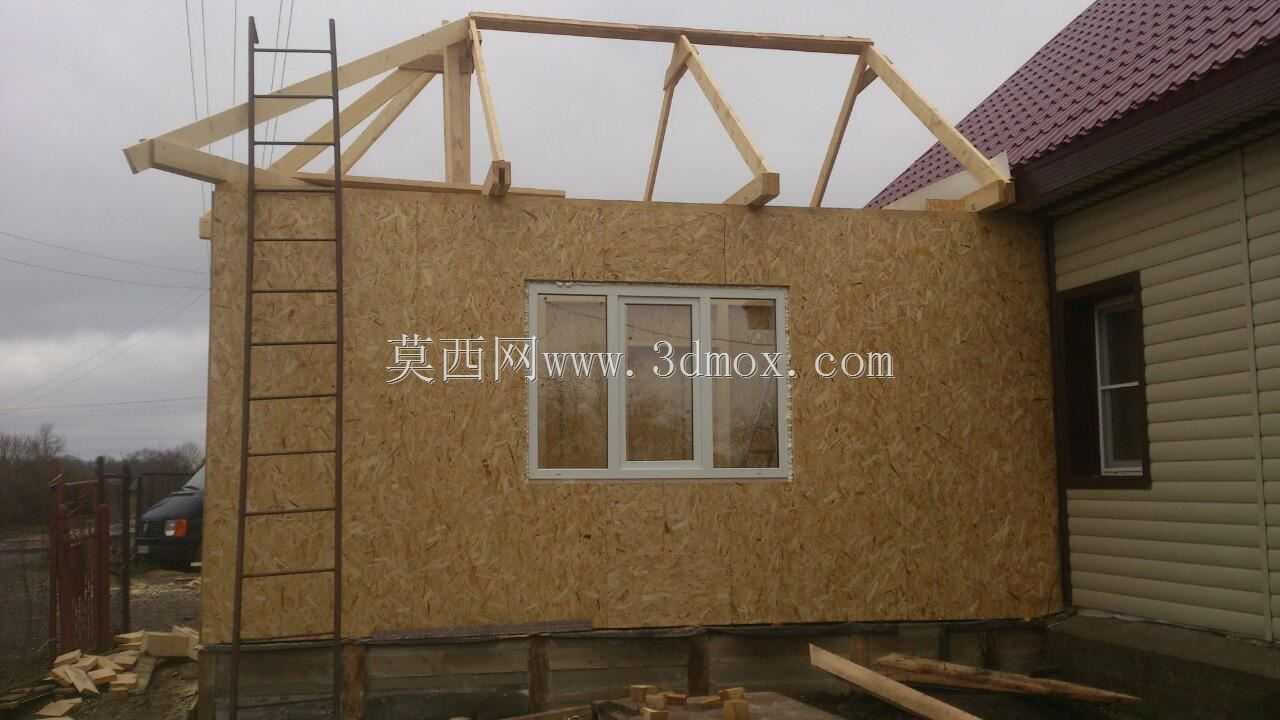

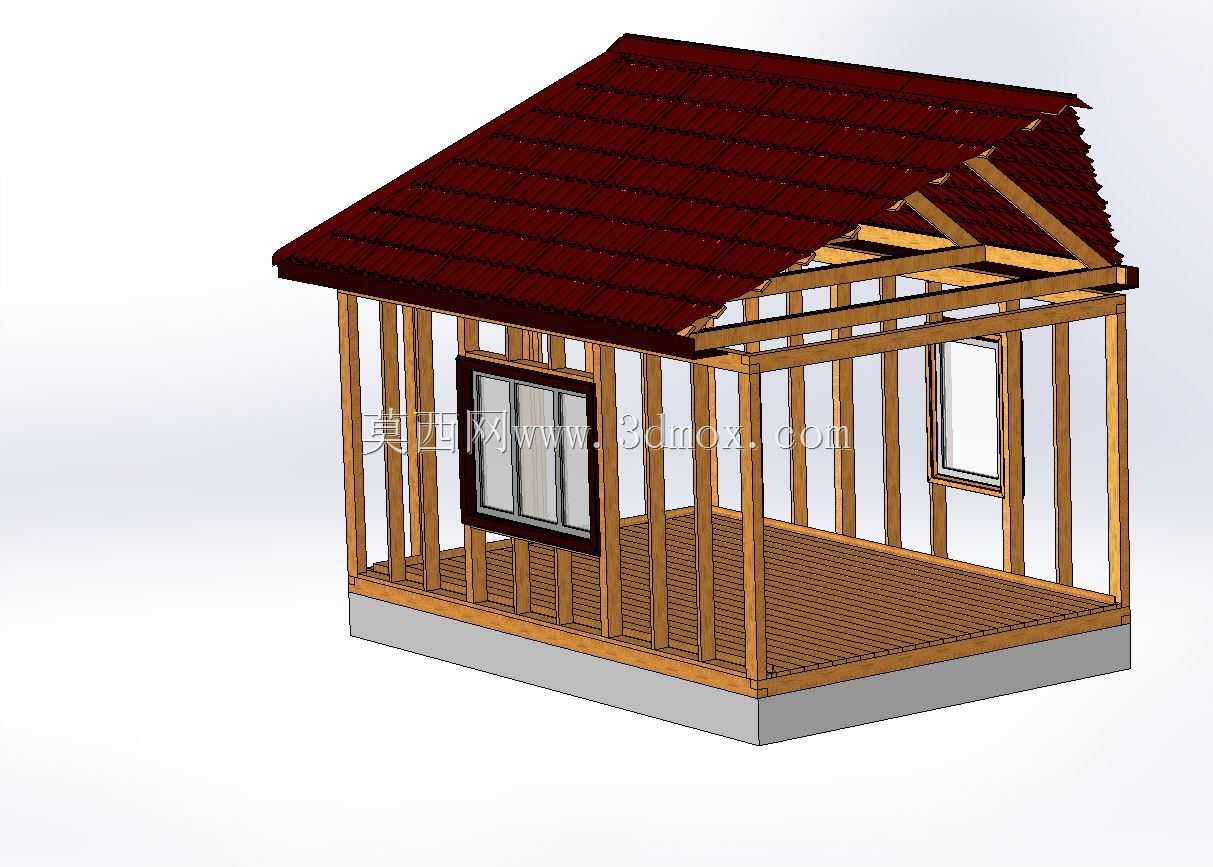

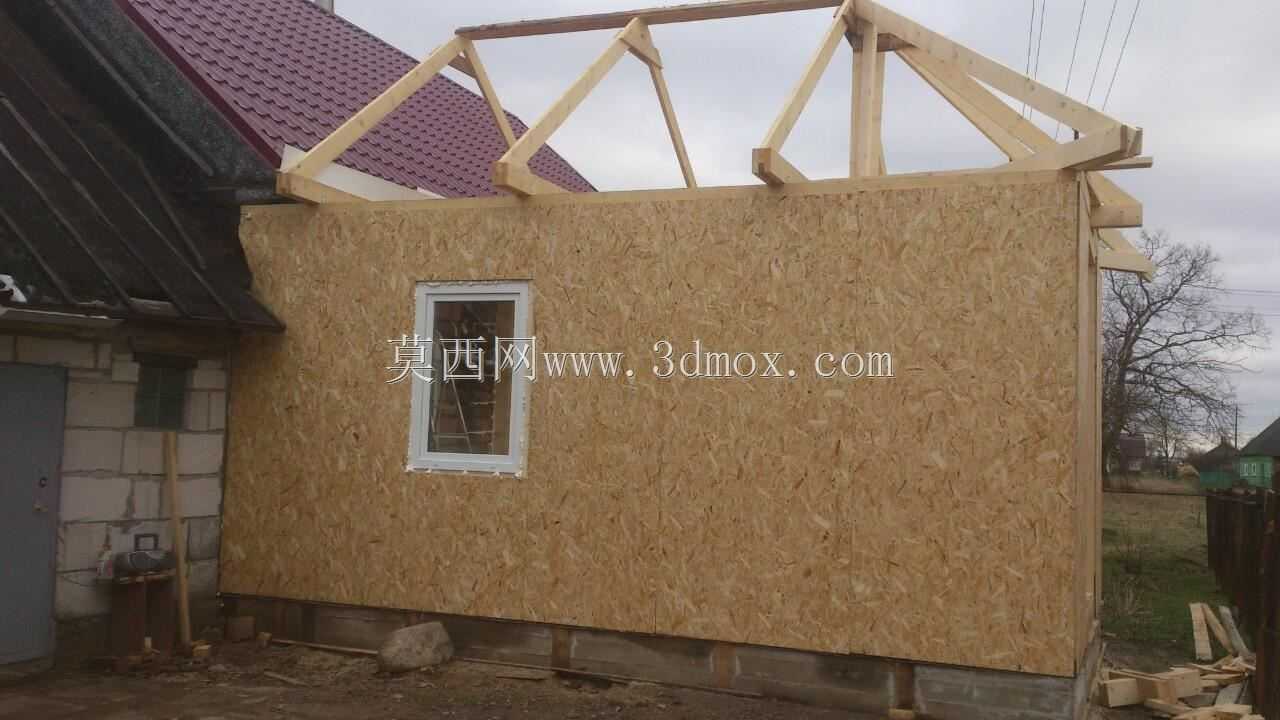

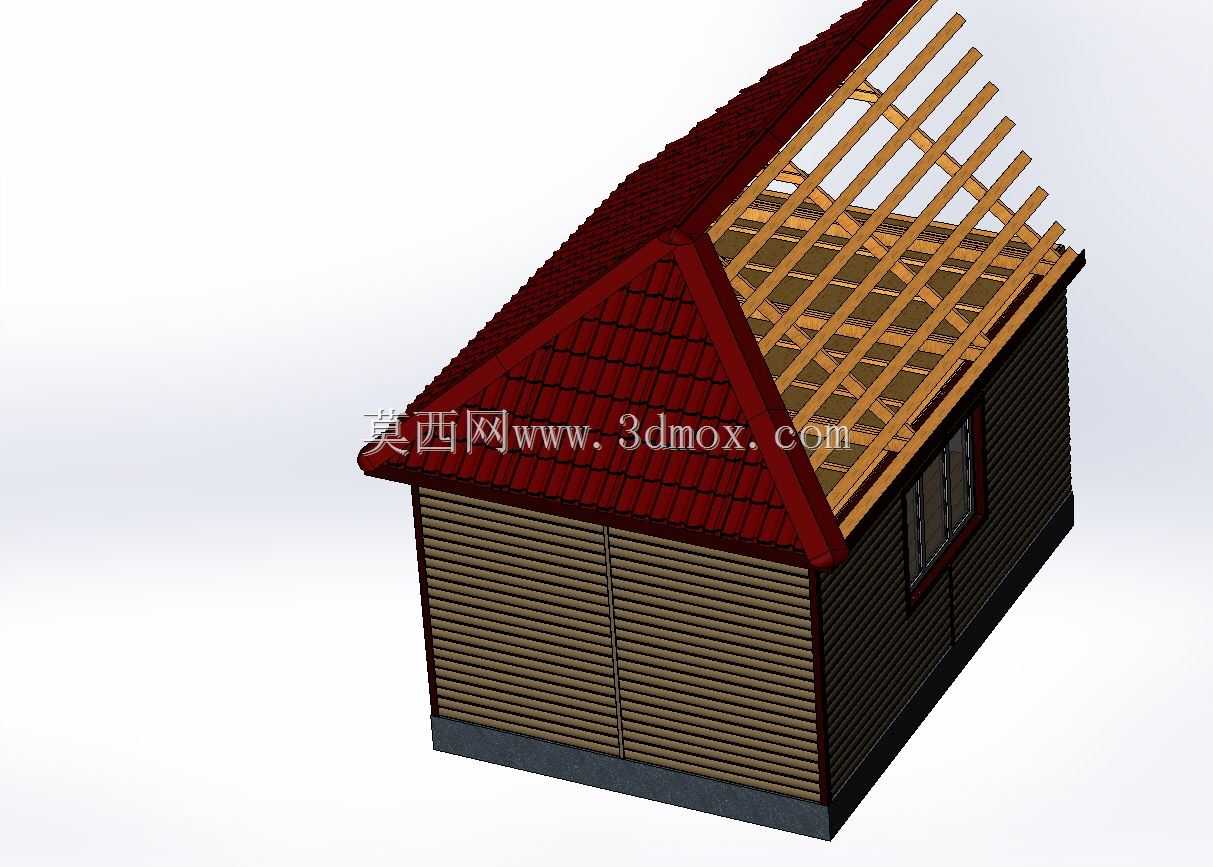

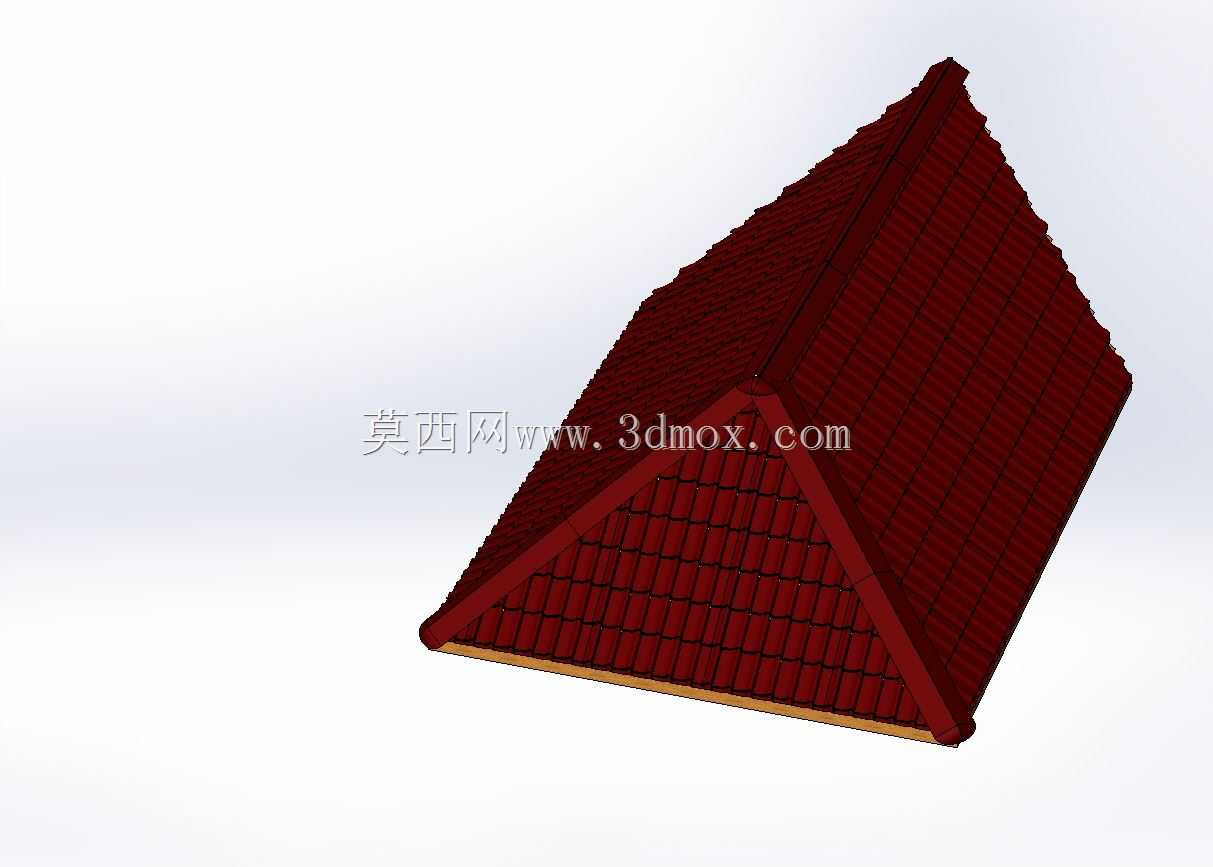

　　外侧采用叠压式木质挂板做防水饰面，挂板的叠压角度与斜屋面坡度做了匹配设计，能顺着斜向结构快速导排屋面流下的雨水，避免墙面接缝处出现积水渗漏；侧墙预留的窗户洞口采用嵌入式安装构造，窗框与木龙骨之间预留了适配木材湿胀干缩的变形缝，缝内填充柔性密封材料，解决木质结构温湿度变形带来的窗框密封失效问题。屋面部分采用外露式椽条设计，椽条沿斜向主龙骨等间距排布，既承担屋面瓦或防水面层的承重作用，也兼具装饰效果，椽条的外挑长度经过受力核算，能为侧墙窗户提供足够的遮阳范围，减少夏季阳光直射进入室内的热辐射，降低扩建空间的制冷能耗。设计过程中优先考虑了现场装配的便利性，所有木构件的连接节点都采用标准化的齿板加螺栓固定形式，构件可以在工厂提前预制裁切，

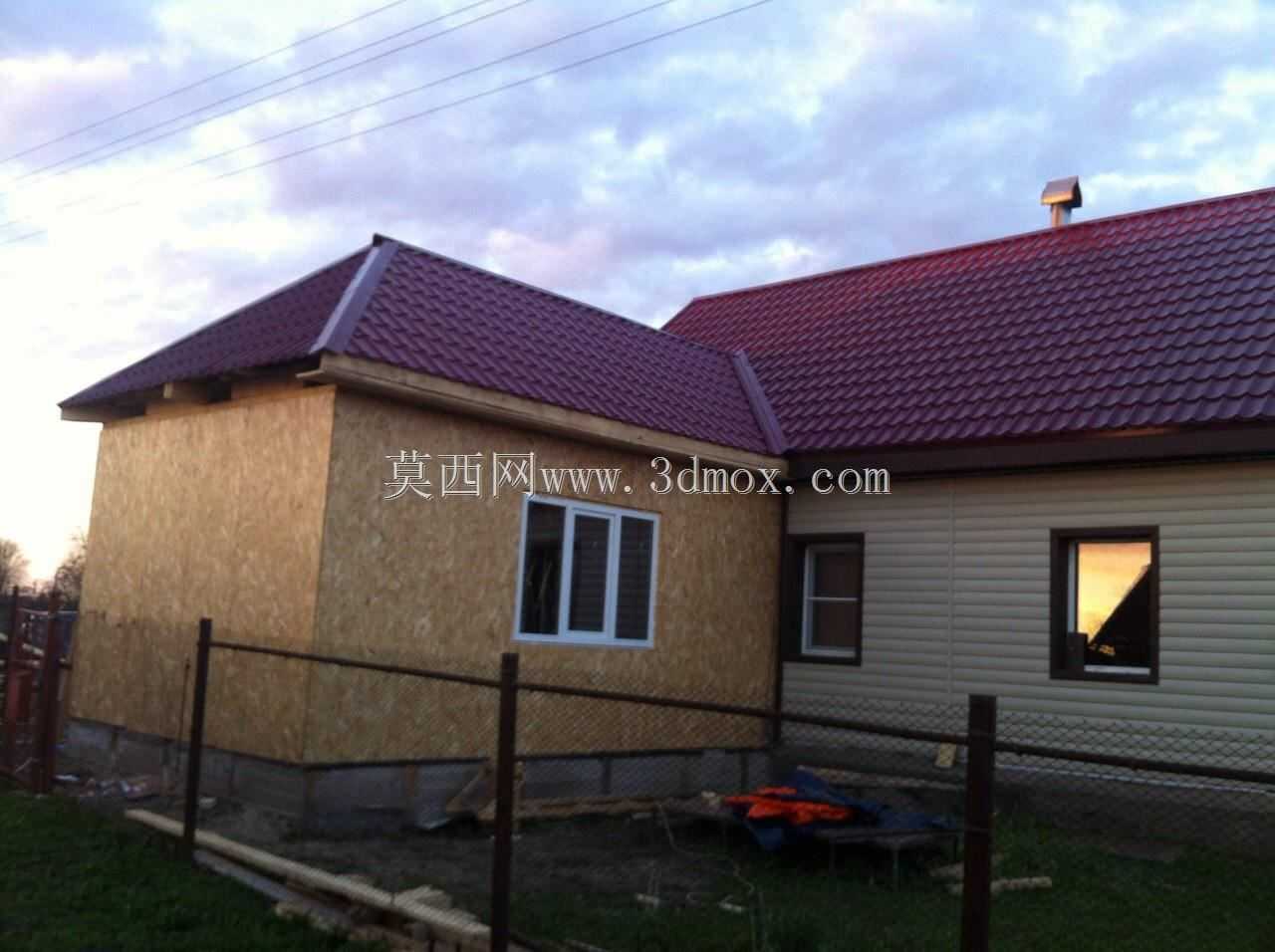

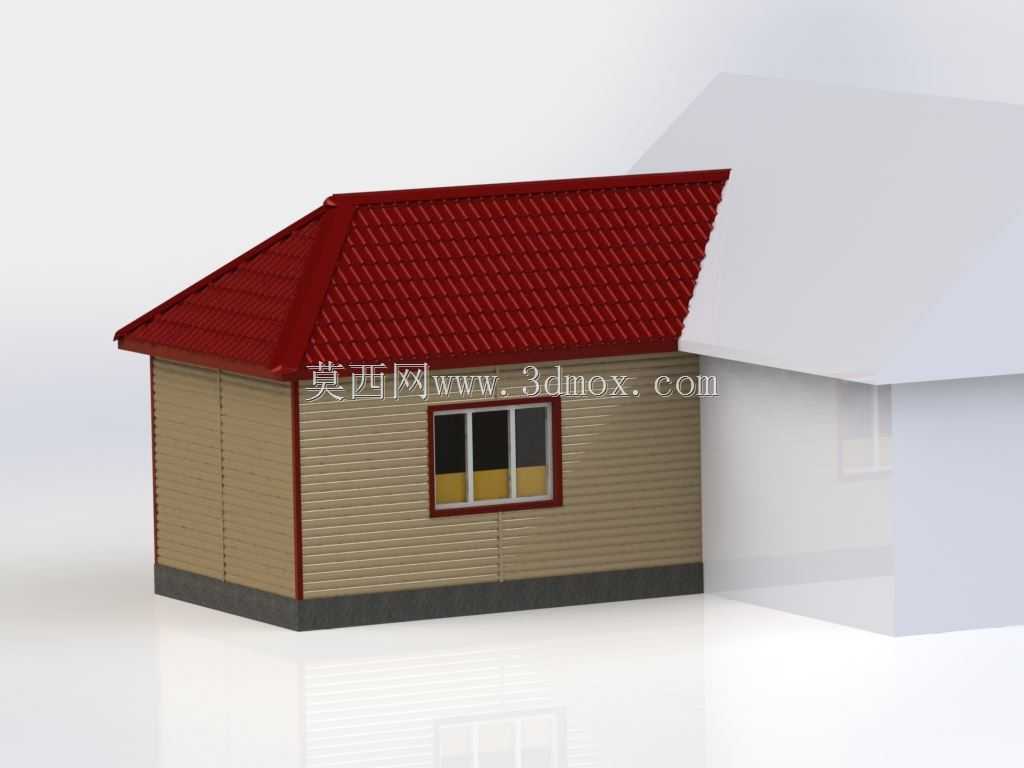

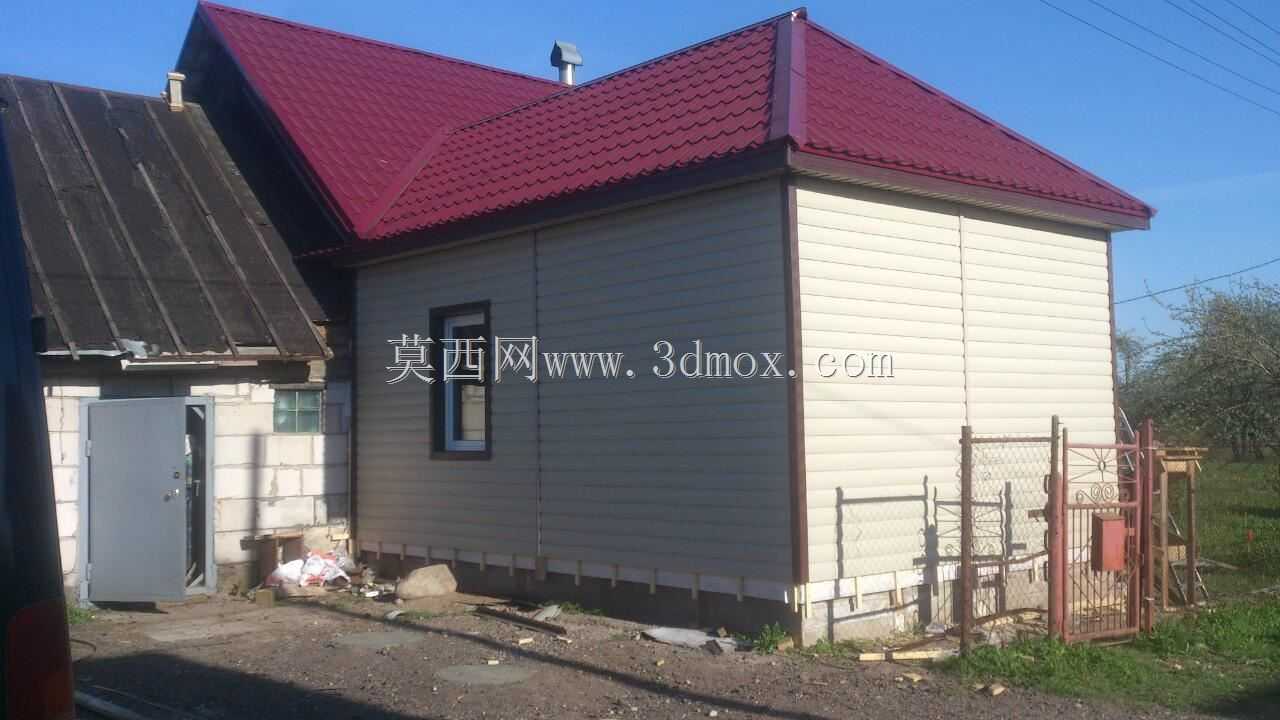

　　现场不需要做大规模的裁切作业，仅需按照编号依次拼接即可，整体安装周期相比传统现场砌筑的加建结构缩短60%以上。安装边界方面，整个扩建单元的连接端面完全贴合原有建筑的外墙立面，与原有建筑屋面的衔接处采用阶梯式泛水构造，泛水板一端压入原有屋面的瓦层下方，另一端固定在扩建单元的斜龙骨上，能有效避免新旧结构衔接处的雨水倒灌问题；底部楼承板的标高与原有建筑的室内地面标高保持齐平，不存在高差门槛，方便人员在新旧空间之间顺畅通行，也便于后续地面饰面材料的统一铺设。从结构受力的细节处理来看，斜向龙骨与底部楼承板框架的连接节点做了三角形加劲肋补强，能承受屋面积雪荷载、侧向风荷载带来的复合作用力，避免节点处出现应力集中导致的木构件开裂；

　　墙体内部预留了穿线空腔，方便后续电气线路的布设，不需要在木构件上额外开槽打洞，减少对结构承重截面的破坏。这套结构设计也适配不同的加建尺寸需求，只需要调整斜龙骨的长度、椽条的排布间距，就可以衍生出不同面宽、不同进深的扩建单元，适配不同户型的加建空间条件，所有构件的连接逻辑保持统一，不需要重新设计节点构造，能快速完成不同规格方案的调整适配。
