KKK26涡轮增压器轴轮总成结构设计

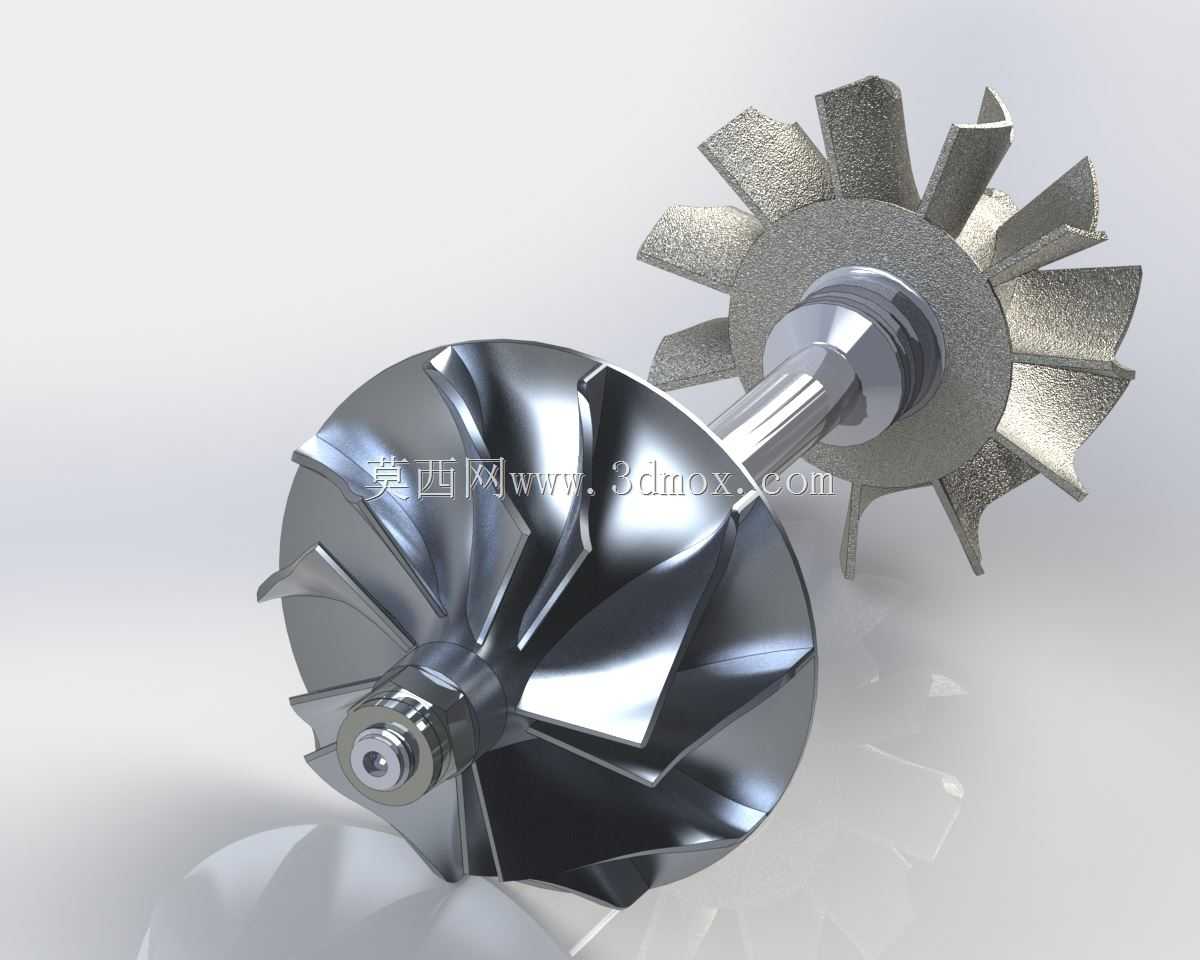

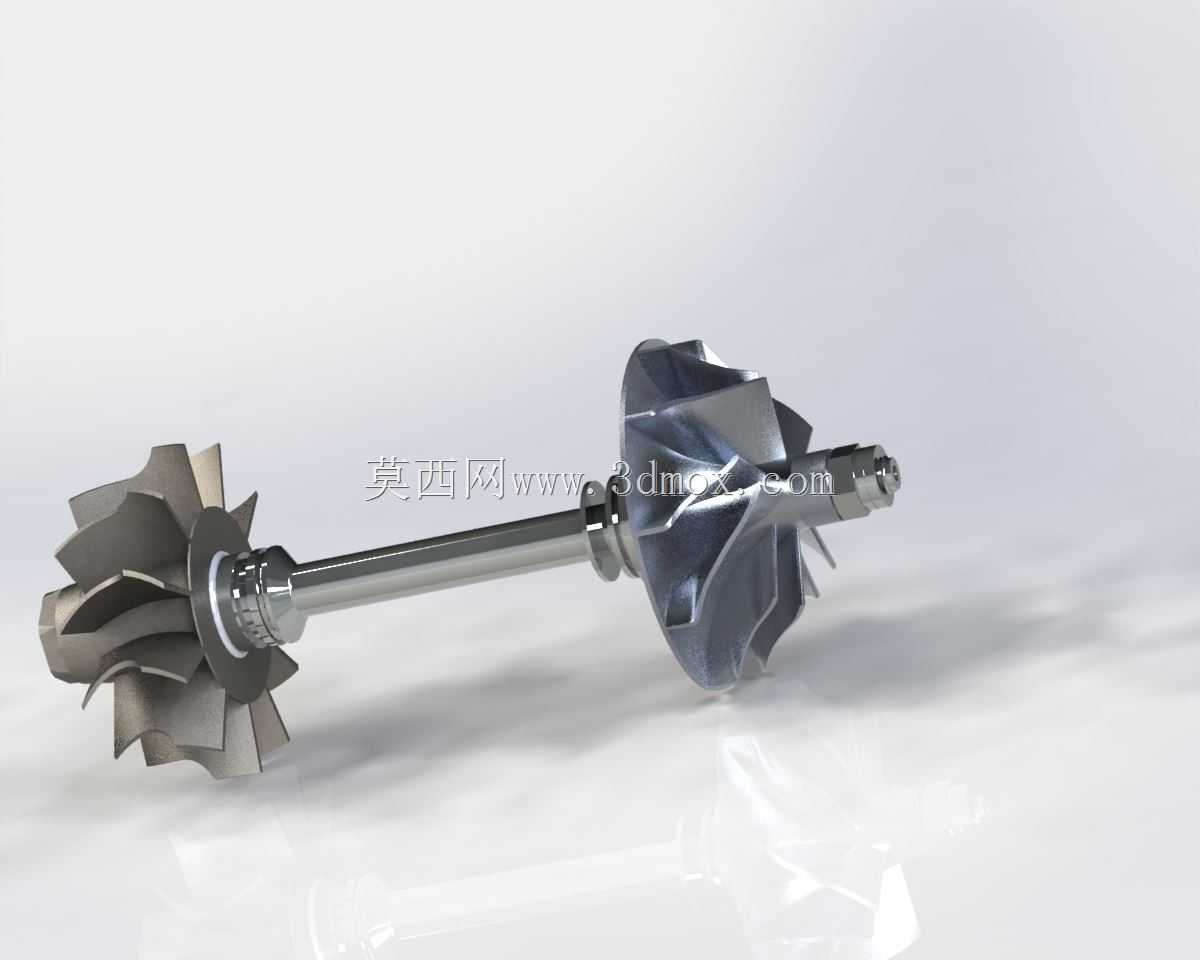

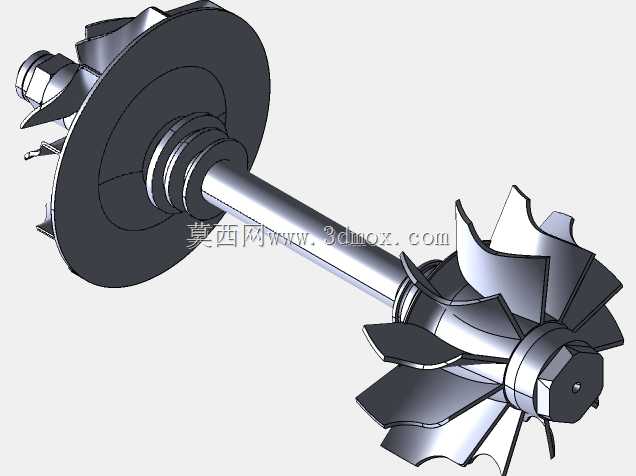

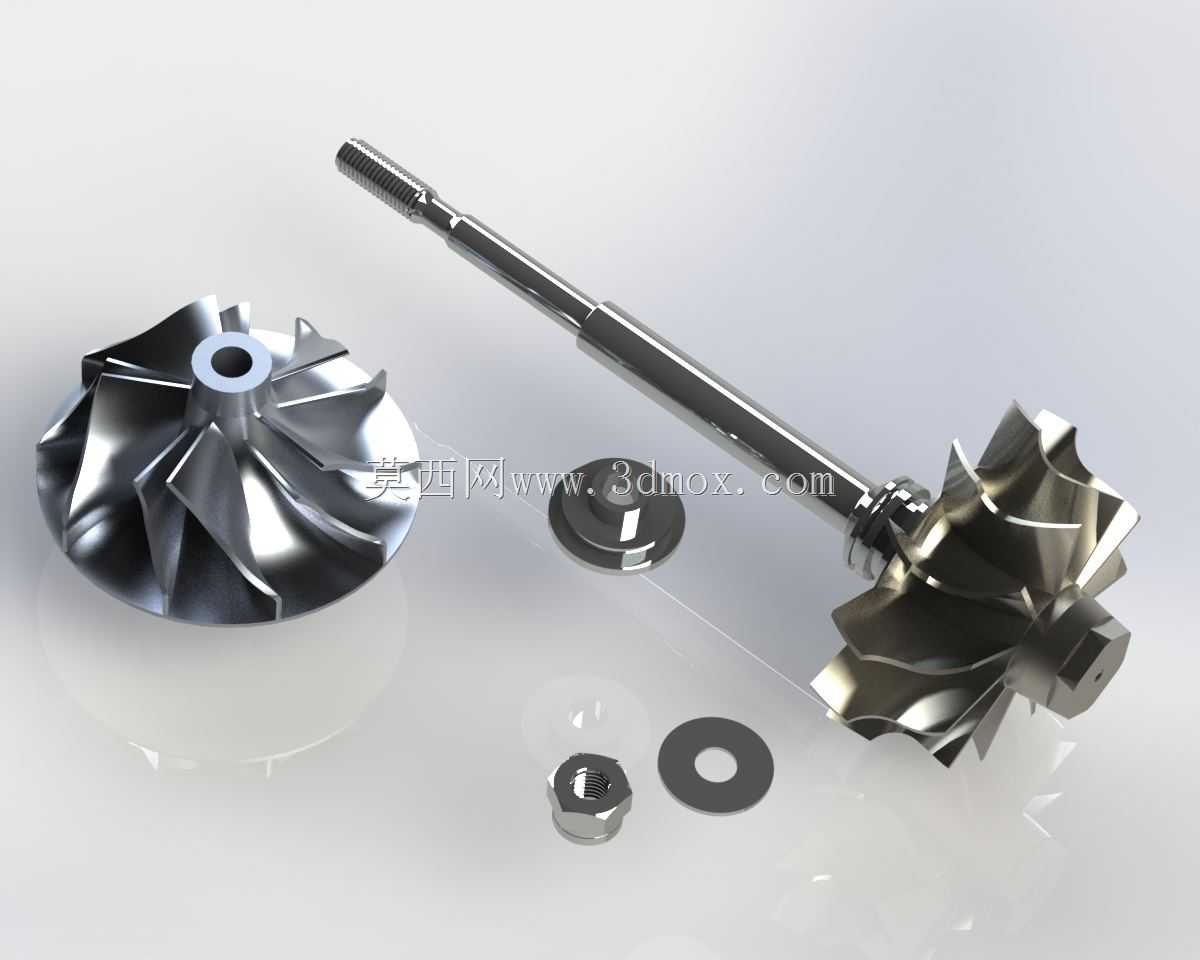

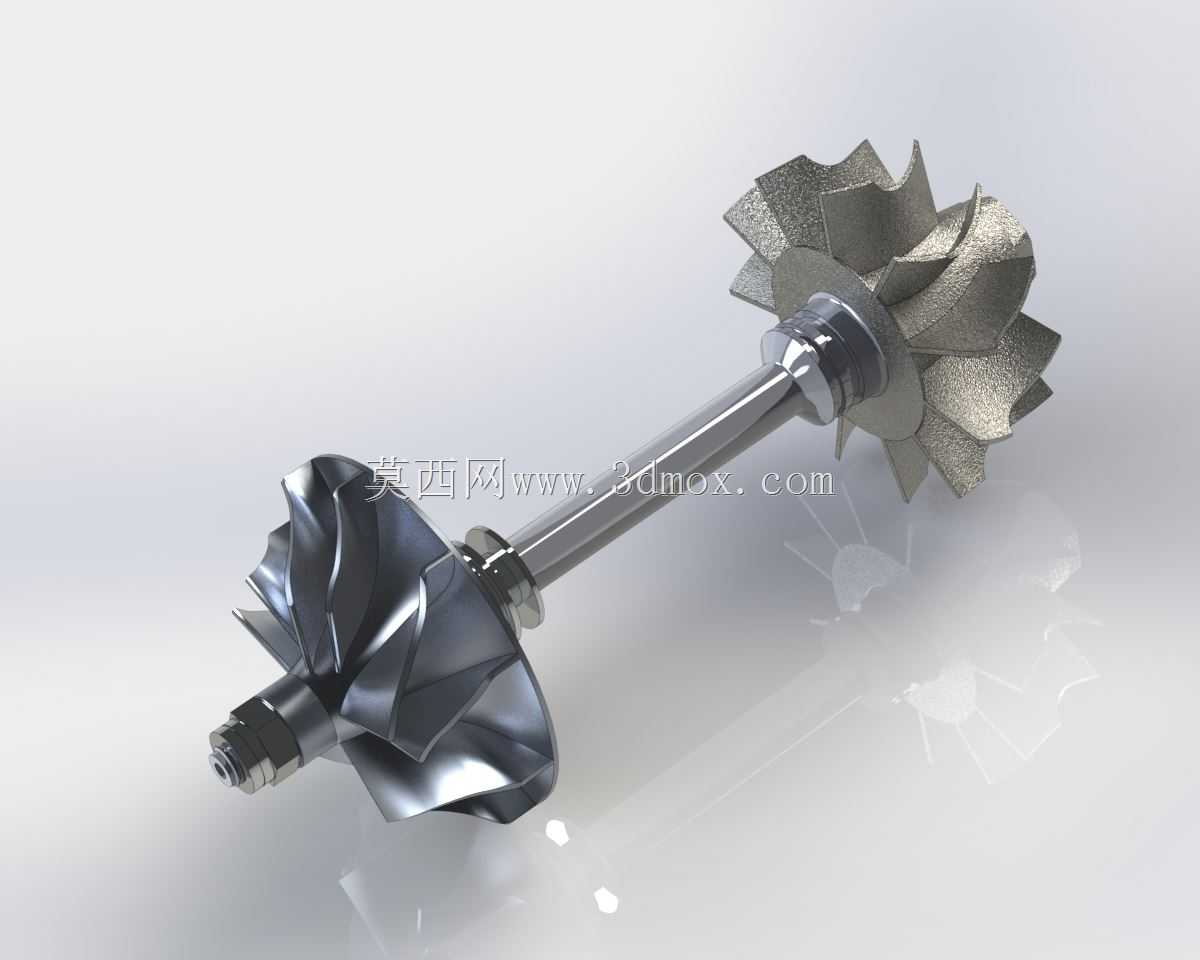

这款轴轮总成是离心式涡轮增压器的核心运转部件，主要应用于车用柴油发动机、小型工业燃气轮机以及高负荷工程机械动力单元的增压系统中，承担着将发动机排出的高温高压废气能量转化为压缩端进气动能的核心作用，能够在不增加发动机排量的前提下大幅提升动力输出扭矩，优化燃油燃烧效率，降低尾气中不完全燃烧产物的排放占比，是当下小排量高功率动力方案中不可或缺的核心功能组件。从实际工况适配来看，该总成的涡轮端直接接触发动机排出的600-900摄氏度高温废气，因此涡轮叶轮采用了耐高温合金材料的结构设计，叶片采用径向前倾的曲面构型，能够最大化捕获废气的冲击动能，同时减少高速气流在叶片表面的紊流损失；轴身采用了变直径的阶梯结构设计，在满足两端叶轮安装定位需求的同时，尽可能降低轴身的转动惯量，让增压器的响应速度更快，减少动力输出的迟滞感。压气机端的叶轮采用了后弯式三元流叶片设计，能够在高速旋转时对进入的新鲜空气进行逐级加压，让进气歧管内的充气密度提升30%-60%，匹配发动机的喷油系统实现更充分的燃烧做功。在安装边界设计上，总成的轴身预留了密封环槽、轴承定位轴颈以及锁紧螺纹的安装位，能够直接适配浮动轴承的安装尺寸，两端叶轮的动平衡精度控制在G2.5等级以内，能够在最高每分钟16万转的转速下保持稳定运转，避免高速工况下的振动异响与轴系磨损问题。整套结构的设计逻辑围绕高速动平衡可靠性、高温工况耐久性以及能量转化效率三个核心维度展开，叶轮与轴的连接采用过盈配合加锁紧螺母的固定方式，能够承受高速旋转下的巨大离心力，配套的止推垫片、密封环等附属小件也完全匹配总成的安装尺寸，不需要额外修改即可完成整台增压器的转子组装配，可直接用于涡轮增压器的生产组装、维修替换以及相关教学演示场景，能够帮助技术人员直观理解增压器转子系统的动力传递逻辑与装配关系。
