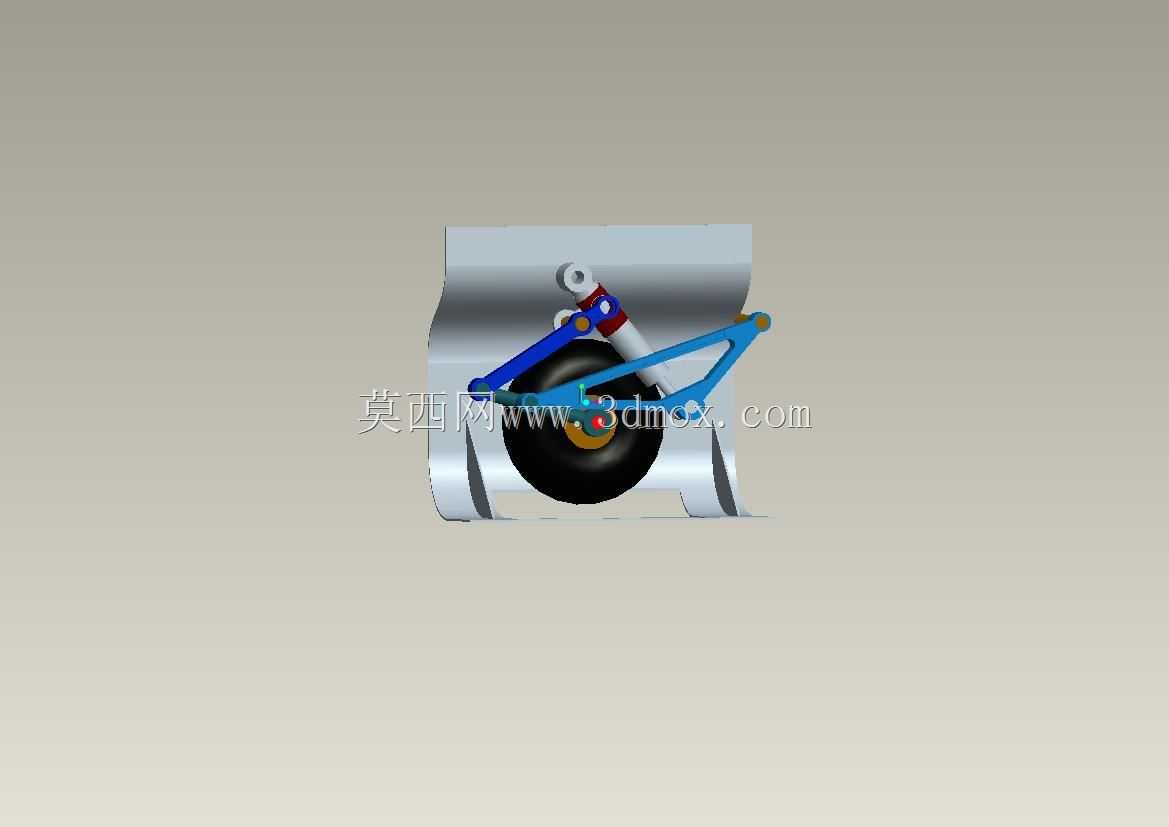

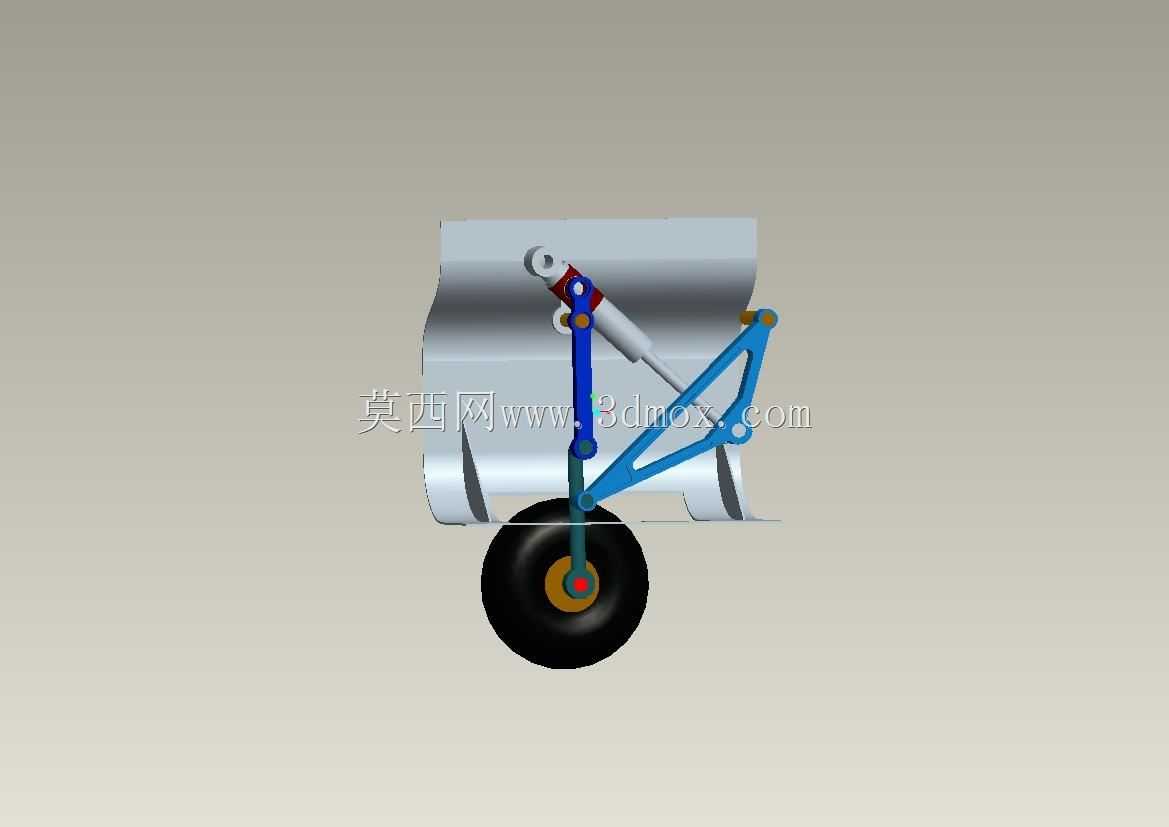

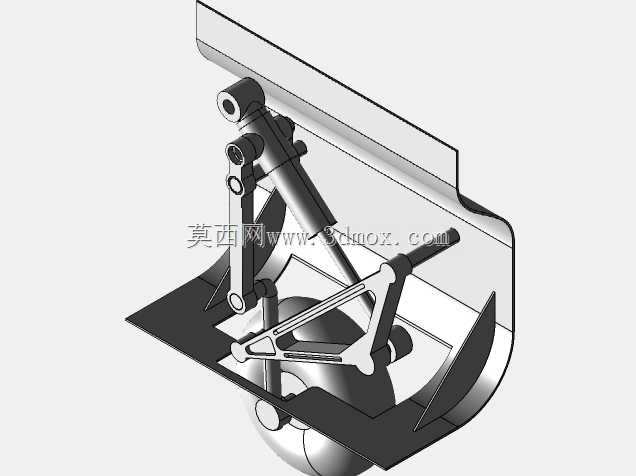

航空飞行器六要素起落架结构原型设计

该起落架结构原型主要应用于通用航空轻型飞行器、小型无人机及实验类载人飞行器的起降支撑场景，作为飞行器起降阶段的核心承载部件，承担着飞行器地面滑跑、起降冲击缓冲、地面转向支撑、停机驻留承载的核心功能，是飞行器唯一与地面直接接触的功能结构，直接决定飞行器起降阶段的操控稳定性与结构安全性。在实际应用场景中，该结构可适配最大起飞重量两吨级以内的轻型固定翼飞行器，能够覆盖硬质铺装跑道、平整草地跑道等多种起降场地的使用需求，在飞行器滑跑阶段可有效过滤道面微小颠簸带来的振动，在着陆接触瞬间可将垂直方向的冲击载荷通过多级缓冲结构逐级耗散，避免冲击载荷直接传递至机身主结构造成结构损伤，同时在地面滑跑转向过程中，可配合转向机构实现轮组的角度偏转，保障飞行器地面滑行的方向可控性。从产品功能特性来看，该结构集成了承载支柱、缓冲阻尼组件、轮组安装轴、收放连接铰点、扭力臂约束结构五大核心功能模块，其中缓冲阻尼组件采用油气复合缓冲的设计思路，可根据着陆冲击的载荷大小自适应调整阻尼输出特性，小载荷下阻尼偏软保障滑行平顺性，大冲击载荷下阻尼自动提升避免结构击穿；扭力臂结构可约束缓冲支柱的周向转动，同时不影响支柱的轴向伸缩动作，保障轮组方向始终与机身航向保持一致；收放连接铰点预留了标准的作动器安装接口，可适配液压或电动收放作动器，实现飞行阶段的起落架收放收纳，降低飞行过程中的气动阻力。从设计思路层面，该原型围绕六要素开发逻辑搭建，分别对应承载能力、缓冲行程、收放轨迹、轮距匹配、安装接口、维护空间六大核心设计维度，整体结构采用模块化拆分设计，各功能部件之间采用标准紧固件连接，无需特殊工艺即可完成组装调试，便于后续根据具体机型的参数要求进行针对性调整优化。在外形尺寸与安装边界方面，该起落架原型处于完全伸出状态时的总高度为六百二十毫米，轮组直径为三百毫米，主承力支柱的截面直径为七十毫米，上部与机身连接的安装座预留了四个M12标准螺栓的安装孔位，安装孔位的横向间距为一百二十毫米、纵向间距为八十毫米，收放过程中结构的最大转动包络半径为四百八十毫米，安装时需在机身对应位置预留不小于五百五十毫米直径的收纳舱空间，同时需预留作动器的安装位置与运动间隙，避免收放过程中出现结构干涉；轮组两侧与周边结构的最小安全间隙为三十五毫米，可满足滑跑过程中轮组小幅侧向摆动的空间需求，缓冲支柱的最大有效行程为一百八十毫米，可满足轻型飞行器着陆阶段的最大冲击行程需求，避免极限工况下出现结构硬接触。
