径向发动机活塞连杆组件精密结构设计

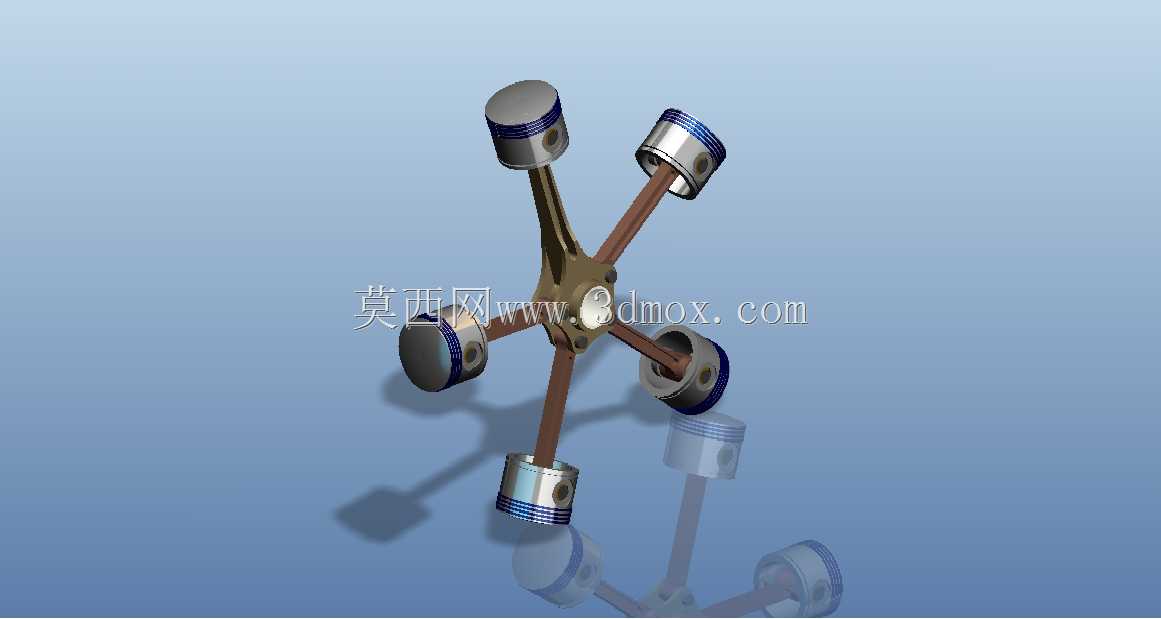

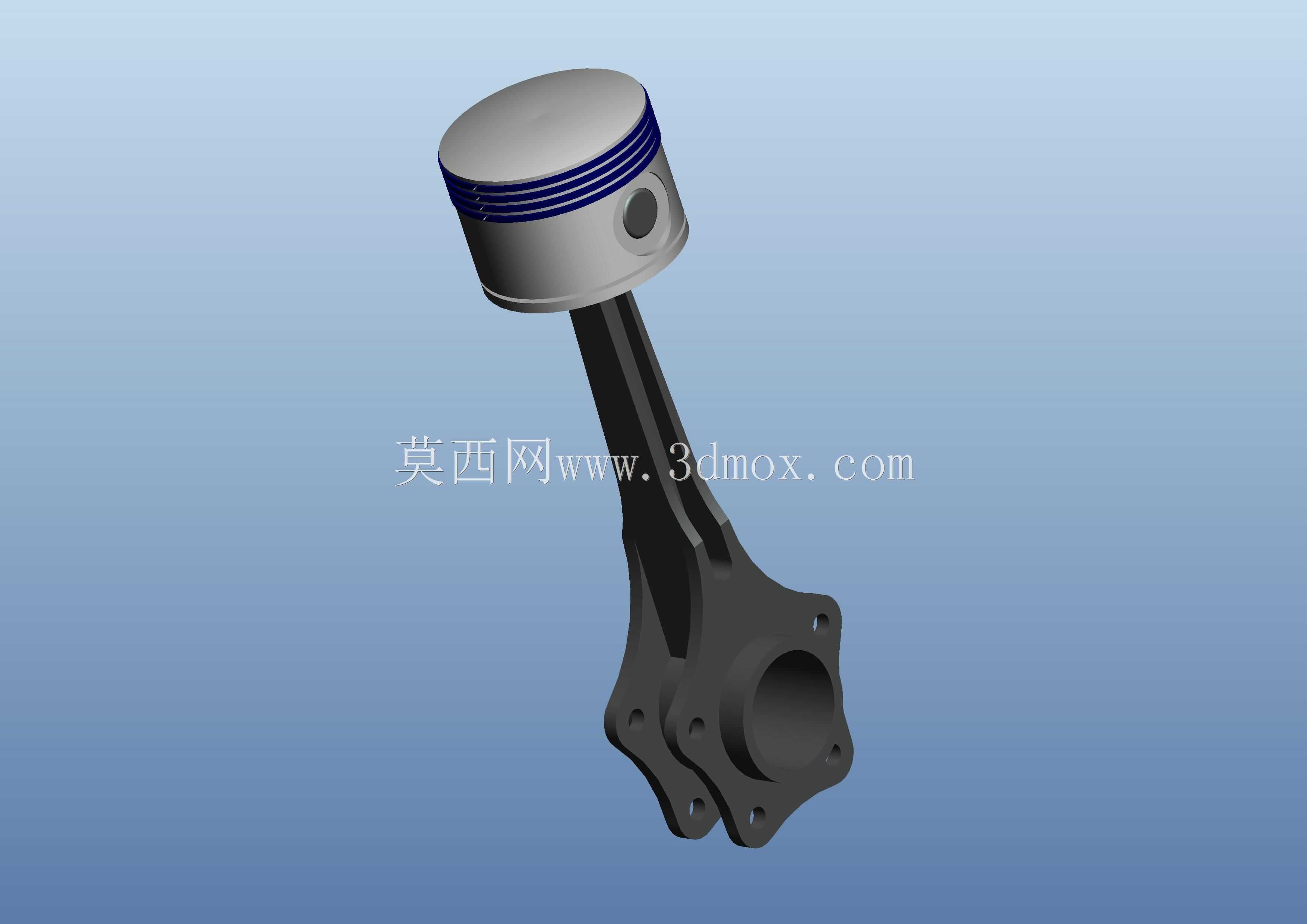

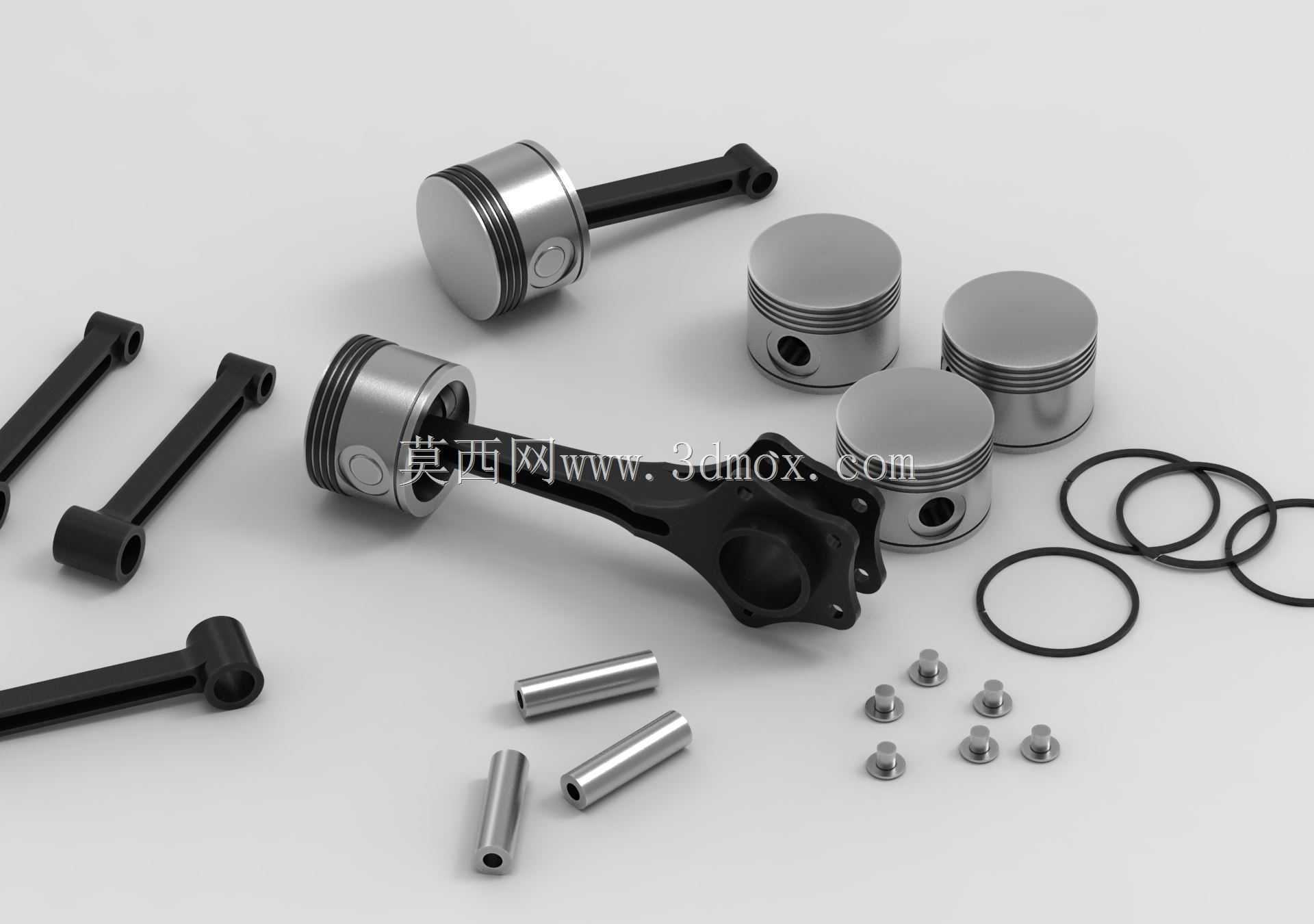

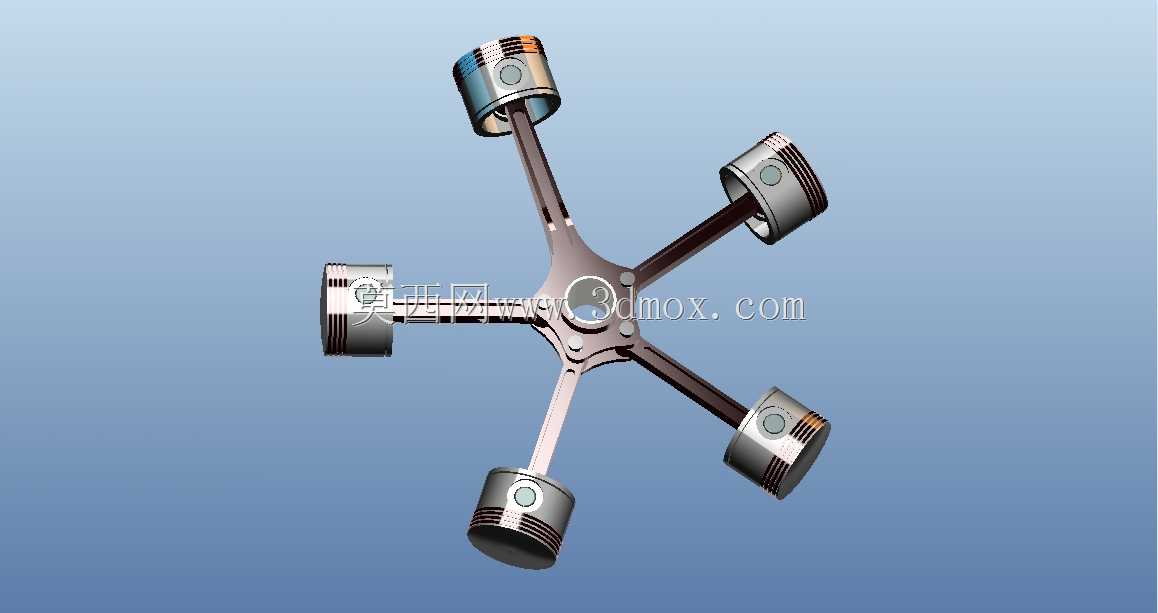

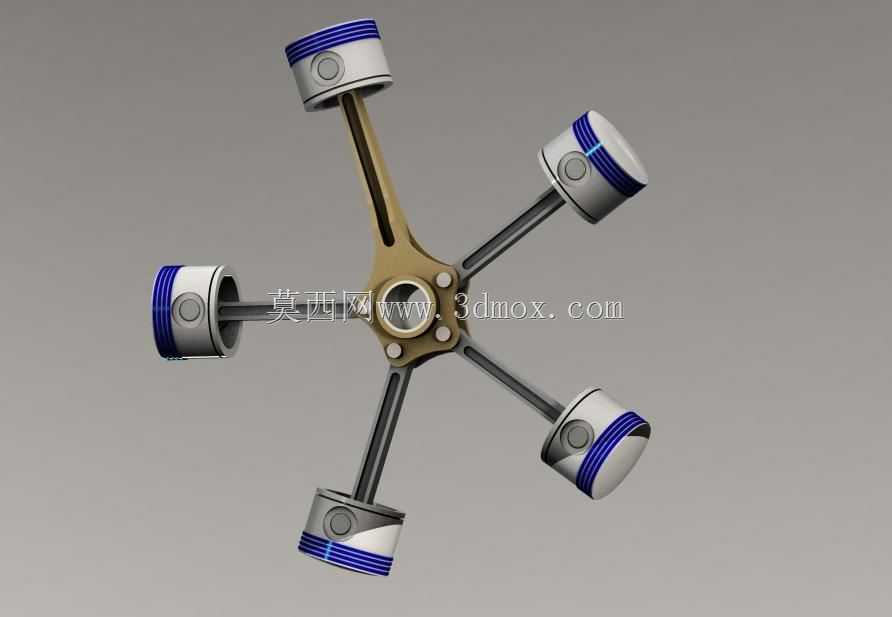

这套径向布置的活塞连杆组件，是星型往复式动力机械的核心做功部件，广泛应用于轻型航空动力、小型农用发电机组、老式航模动力装置以及部分特种工业压缩设备中，承担着将燃烧室内燃气爆发压力转化为旋转扭矩的核心传动职能。整套组件包含活塞本体、锻造连杆、密封活塞环、定位活塞销、销端锁紧卡簧等全套配合零件，各零件间的配合公差经过严谨校核，可满足高转速往复运动下的强度与密封需求。活塞头部采用轻量化铝合金材质设计，环槽部位预留了标准活塞环的安装间隙，三道环槽分别适配气环与油环，可在往复运动中实现燃烧室高压燃气密封、缸壁多余润滑油刮除的双重功能，活塞裙部做了微椭圆型线优化，可抵消热态工况下的材料膨胀量，避免活塞在缸筒内出现卡滞拉伤问题。连杆采用合金钢锻造工艺成型，杆身做了工字型截面优化，在保证整体结构强度、抗冲击韧性的前提下尽可能降低往复运动惯量，大小端分别设置了活塞销孔与曲轴曲柄销安装位，可实现活塞与曲轴之间的动力传递，将活塞的直线往复运动转化为曲轴的旋转输出。配套的活塞销采用空心渗碳钢设计，在满足抗剪切强度要求的同时降低自身重量，两端通过卡簧实现轴向定位，避免高速运动中活塞销窜出刮伤缸壁。整套组件的安装边界严格匹配对应缸径的星型发动机缸体布局，各活塞沿曲轴中心呈径向均匀排布，连杆大端共同铰接于曲轴曲柄销处，可实现多缸交替做功的平稳动力输出，设计过程中充分考虑了往复运动件的动平衡配重，各活塞连杆组件的重量差控制在极小范围内，可有效降低高转速运行时的整机振动水平，密封环的弹力参数、连杆大小端的配合间隙、活塞销的锁紧结构都经过实际工况验证，能够适配高温、高压、高往复频次的恶劣工作环境，为动力设备的稳定持续运行提供可靠的结构支撑。
