棘轮式货物捆绑拉紧器结构设计

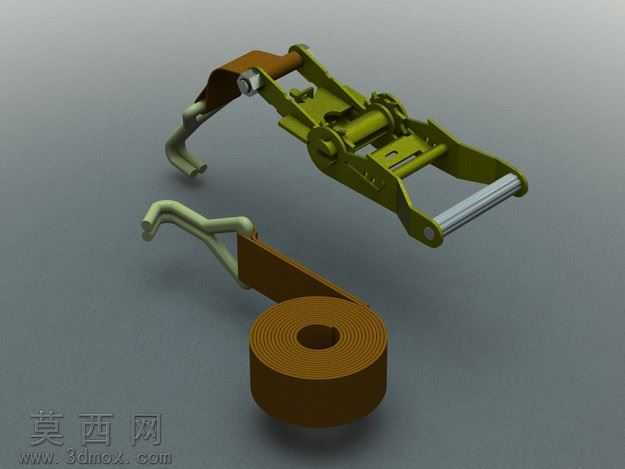

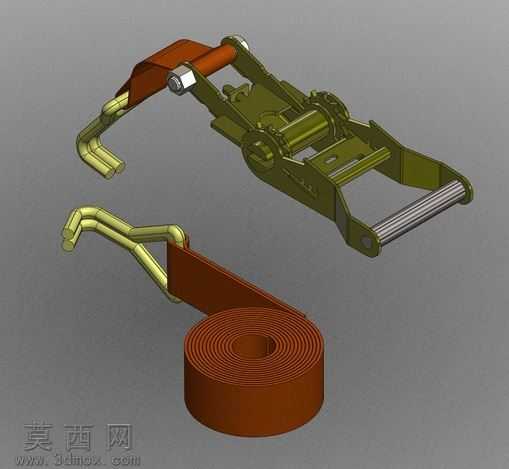

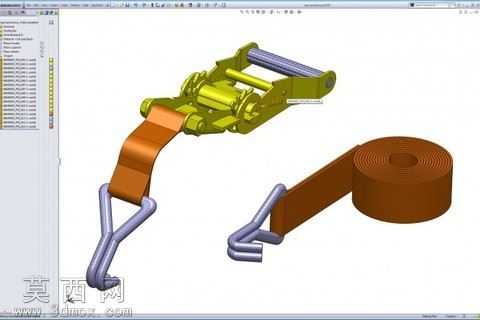

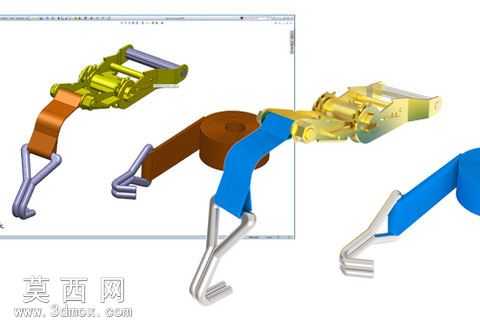

本作品为棘轮式货物捆绑拉紧器的三维参数化模型，采用SolidWorks完成全零件建模与虚拟装配，完整还原了该类五金索具的真实结构与功能逻辑。建模过程中首先对拉紧器的核心功能模块进行拆解，分为棘轮锁止主体、织带卷轴、金属挂钩、高强度织带四个独立部分，各零件间严格按照实际装配关系添加同轴、重合、限位等配合约束，确保模型可实现真实的棘轮转动、锁止卡爪开合、织带收卷的动作模拟。材质渲染阶段，针对棘轮主体的锌合金压铸件特性，赋予高光泽金属材质，添加细微的铸造表面纹理与边缘倒角反光效果，还原五金件电镀后的亮面金属质感；金属双钩部分采用不锈钢材质参数，调整粗糙度与反射强度，体现冲压弯折后的金属冷加工质感；捆绑织带部分采用编织尼龙材质，添加织物纹理凹凸贴图，调整漫反射颜色为醒目的工业蓝色，还原织带的哑光编织触感与柔韧特性。结构设计上，核心棘轮机构采用对称式棘爪布局，确保锁止时受力均匀，避免单侧受力导致的机构滑脱，卷轴部分设计有织带穿装槽与防脱压边，确保织带收卷过程中不会出现偏移脱槽；两端金属挂钩采用S型双钩结构，弯折处做圆弧过渡处理，避免应力集中，挂钩开口处做收边处理，防止挂接后意外脱钩。设计思路围绕货运捆绑的实际使用场景展开，在保证结构强度的前提下优化零件壁厚，去除不必要的冗余结构，既满足拉紧作业时的承重受力要求，又控制整体重量便于单人操作，模型各零件均保留可编辑的参数化特征，可根据不同承重等级调整棘轮齿距、织带宽度、挂钩板材厚度等参数，适配不同吨位的货物固定需求，装配过程中严格校验各运动部件的干涉情况，确保棘爪转动、卷轴旋转过程中无零件碰撞，完全符合实际产品的运动逻辑。
