外啮合齿轮油泵液压供油结构设计

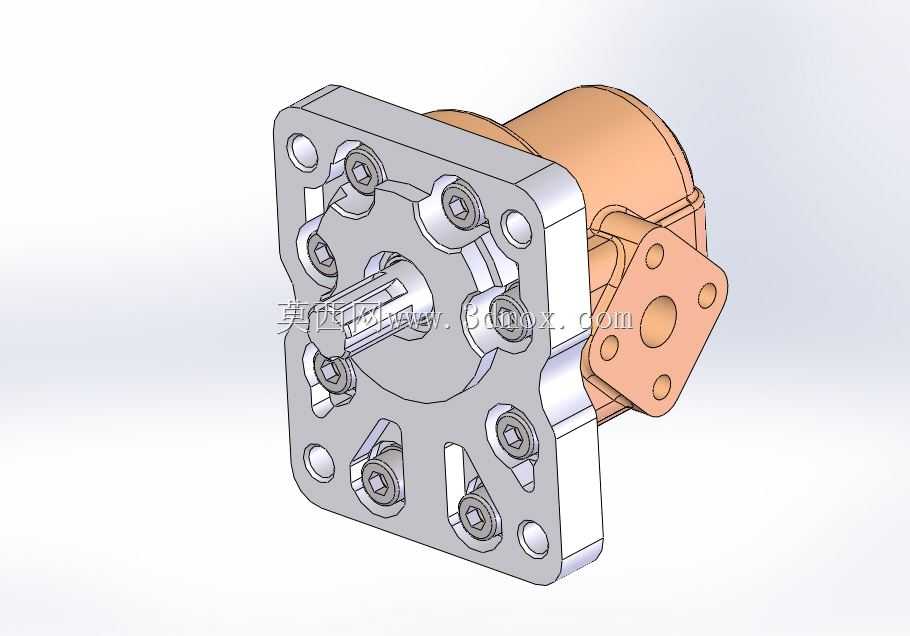

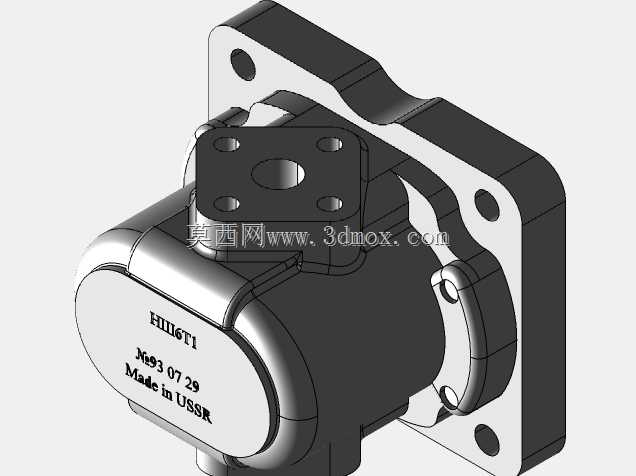

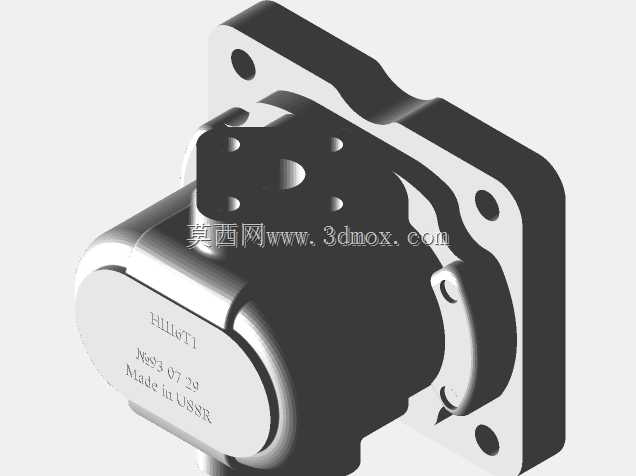

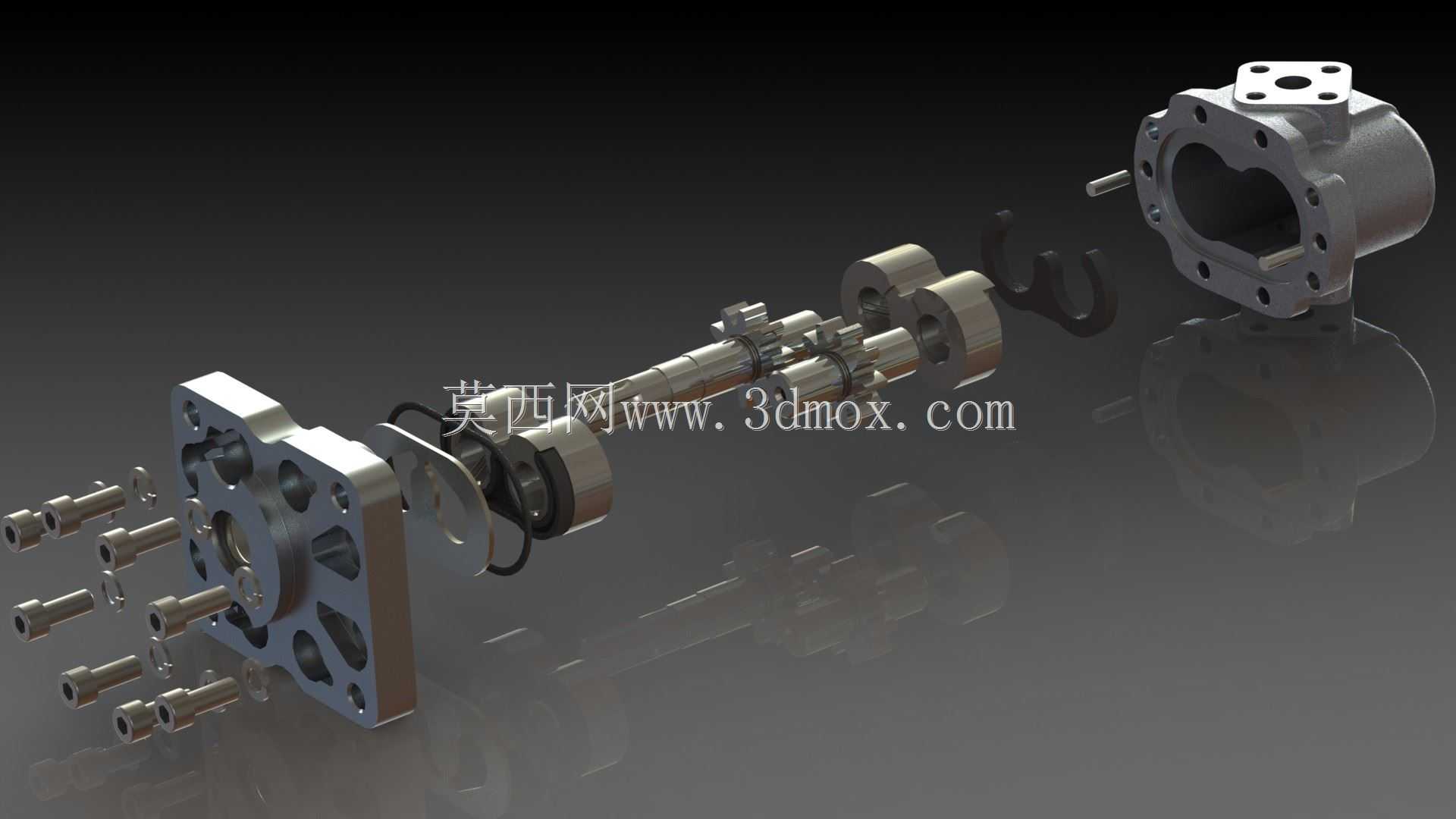

这款外啮合齿轮油泵主要应用于液压传动系统的压力供油场景，同时可覆盖小型机械设备的润滑油输送、低压燃油增压输送等工况，在工程机械液压回路、农用机械润滑系统、小型机床液压进给单元、工业设备集中润滑系统中都能适配使用，作为液压系统的动力转换元件，它依靠密闭工作腔的容积变化完成吸油与压油动作，将输入轴的机械能转化为液压油的压力能，为下游液压执行元件提供稳定压力的油源，也可在润滑系统中持续输送定量润滑油，保障运动摩擦副之间形成稳定油膜，降低部件磨损与运行温升。从功能特性来看，这款齿轮油泵采用外啮合齿轮副作为核心工作部件，结构紧凑简单，工作可靠性强，对油液清洁度的敏感度相对较低，在常规工业工况下运行稳定性好，输出油压脉动小，容积效率表现优异，能够在额定转速范围内持续稳定输出流量，同时自带的安装法兰与进出油口采用集成式布局，减少了外接管路的连接点，降低了油液渗漏的风险。在设计思路上，这款油泵优先考虑了安装适配性与运行可靠性，前端采用方形法兰安装结构，法兰面预留多个均匀分布的螺栓过孔，能够适配多数常规安装基座的孔位布局，输入轴采用标准花键轴结构，可直接与电机、发动机取力口等动力输出端连接，无需额外定制连接轴套；泵体采用分体式组合结构，将齿轮腔、密封腔、进出油道集成在泵体内部，减少了多余的连接密封面，进出油口采用菱形法兰接口，接口孔位对称分布，方便不同走向的管路连接，同时在齿轮腔与输入轴之间设置了多道密封结构，能够有效阻挡高压油液从轴端渗漏，也能避免外界粉尘杂质进入泵腔内部磨损齿轮副。从安装边界来看，这款油泵整体外形紧凑，轴向长度与径向尺寸控制合理，安装时前端法兰贴合安装基座平面即可完成定位，输入轴的伸出长度适配常规联轴器的安装尺寸，进出油口的位置避开了安装螺栓的操作空间，现场安装时无需额外预留过大的操作空间，能够在空间局促的设备内部完成布置，同时泵体外壳的加强筋结构既提升了整体结构强度，也能在运行时辅助散发油液热量，避免长时间运行导致油温过高影响密封件寿命。
