外啮合齿轮油泵液压动力元件结构设计

这款外啮合齿轮油泵是液压传动系统中应用极为广泛的动力转换元件，主要应用在工程机械、农业装备、工业机床、重型运输车辆的液压回路中，承担着将原动机输入的机械能转换为液压油压力能的核心作用，为系统内的油缸、液压马达等执行元件提供稳定压力的液压油源，同时也可在润滑系统、燃油输送系统中完成流体介质的增压输送任务。从实际使用场景来看，这类齿轮泵凭借结构紧凑、抗污染能力强、工作可靠、维护成本低的特性，尤其适合工况相对复杂、介质清洁度难以长期维持的户外作业设备，能够在连续运转的工况下保持稳定的输出流量，满足设备举升、转向、工作装置驱动等多个动作的动力供给需求。

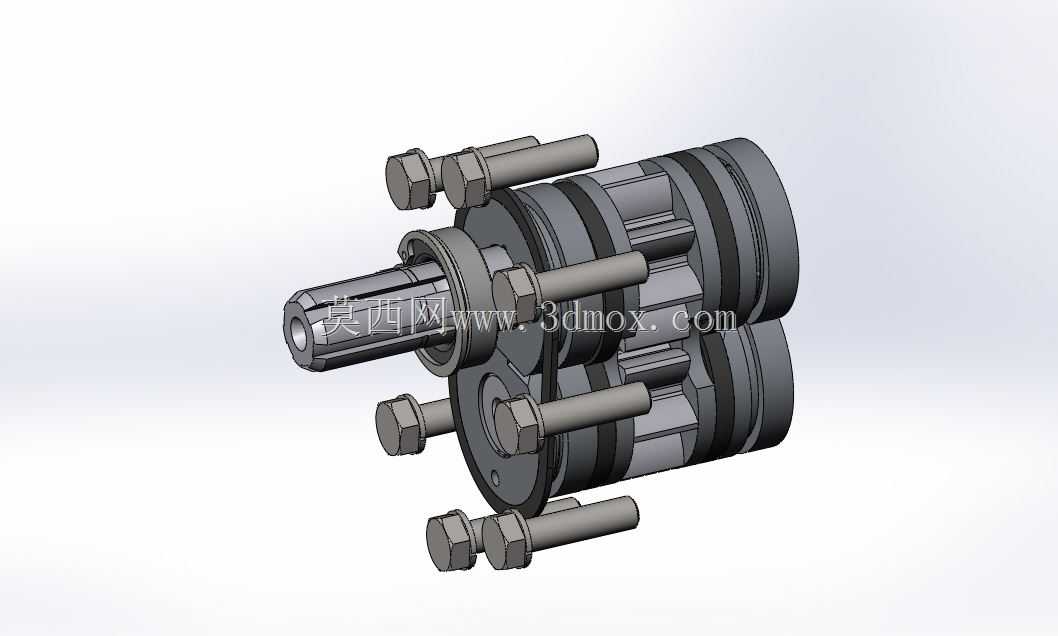

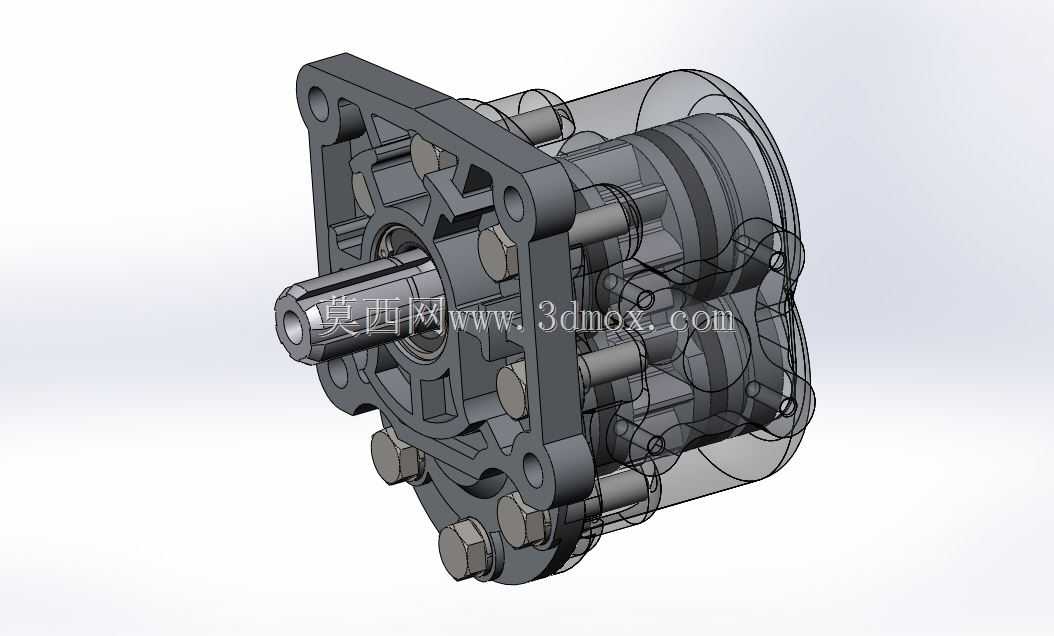

从产品功能特性来看，该齿轮泵采用外啮合渐开线圆柱齿轮作为核心工作部件，泵体内部设置有密闭的容腔结构，一对参数完全一致的齿轮在容腔内啮合转动时，轮齿脱开啮合的一侧容腔容积逐渐增大形成真空，将油箱内的液压油吸入泵体，随着齿轮的转动，齿槽内的油液被带至轮齿进入啮合的一侧，容腔容积减小从而将油液加压输出到系统管路中。泵体侧面设置的法兰安装接口可直接对接系统油路，输入轴端采用标准轴伸结构，能够通过联轴器、齿轮传动等方式与原动机输出端连接，输入端的密封结构可有效防止油液泄漏，同时避免外界杂质进入泵体内部。

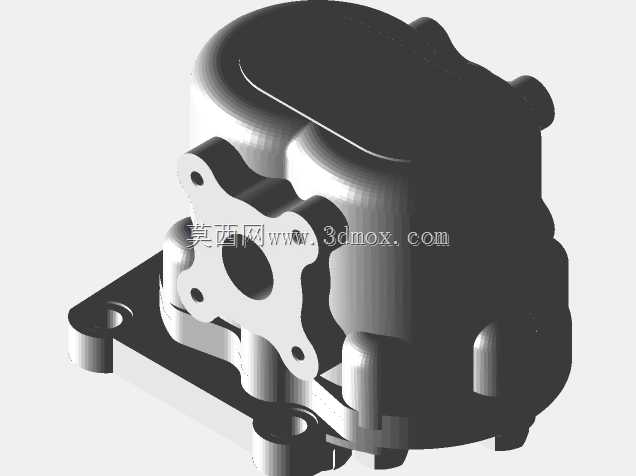

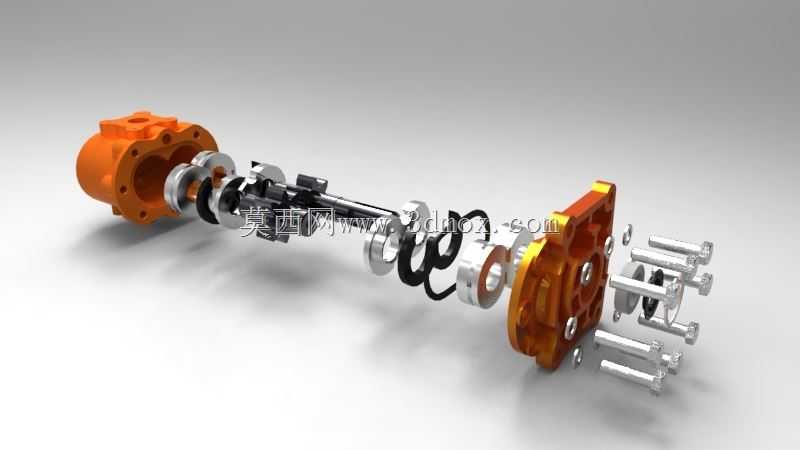

在设计思路上，这款齿轮泵充分兼顾了安装适配性与工作可靠性，壳体采用高强度铸铁材质的一体化结构设计，既保证了泵体在高压工作状态下的结构强度，也能有效降低运转过程中的振动与噪声；齿轮部件经过精密的齿形修形处理，可减少齿轮啮合过程中的困油现象，降低运转脉动与噪声，提升输出流量的稳定性；端盖与泵体之间采用定位销精准定位，保证齿轮副的啮合间隙控制在合理范围内，兼顾容积效率与运转顺畅度。

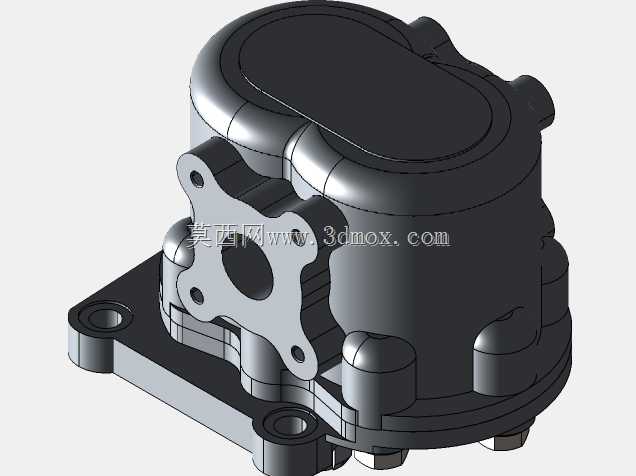

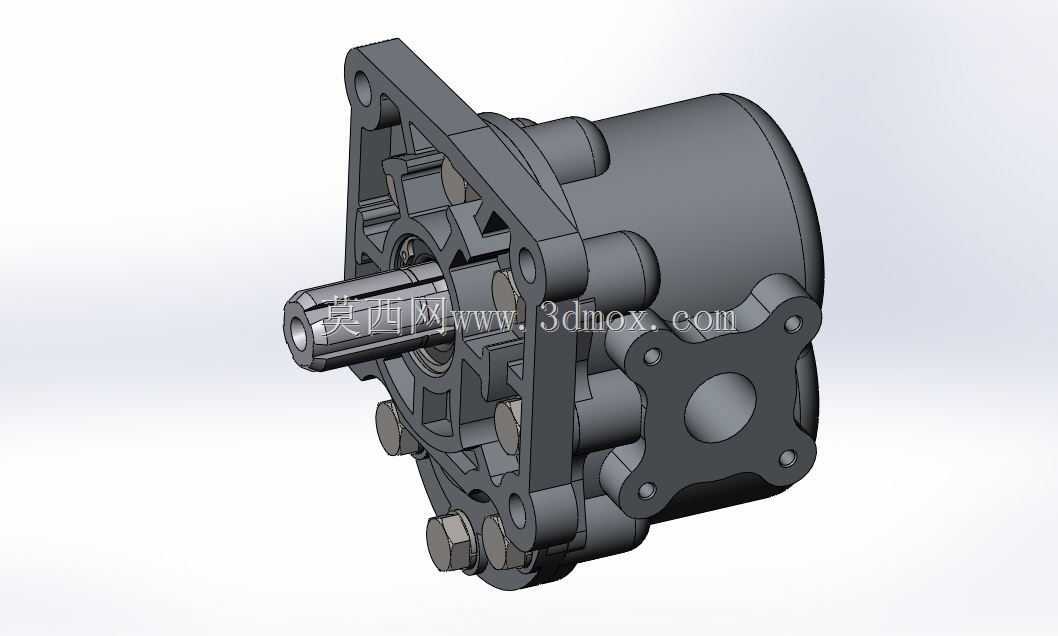

从安装边界来看，该齿轮泵采用方形法兰安装结构，法兰上预留的四个安装孔位呈对称分布，可直接固定在设备的安装基座或发动机、变速箱的对应接口上，输入轴的轴伸长度、直径以及键槽尺寸均符合通用液压元件的安装规范，进出油口的法兰连接尺寸匹配常规液压管路的连接标准，无需额外制作过渡转接件即可完成装配，整体外形轮廓规整，没有突出的易磕碰结构，能够在紧凑的设备安装空间内完成布置，适配多数中小型液压系统的安装空间要求。
