龙门式机械传动剪板切割设备设计

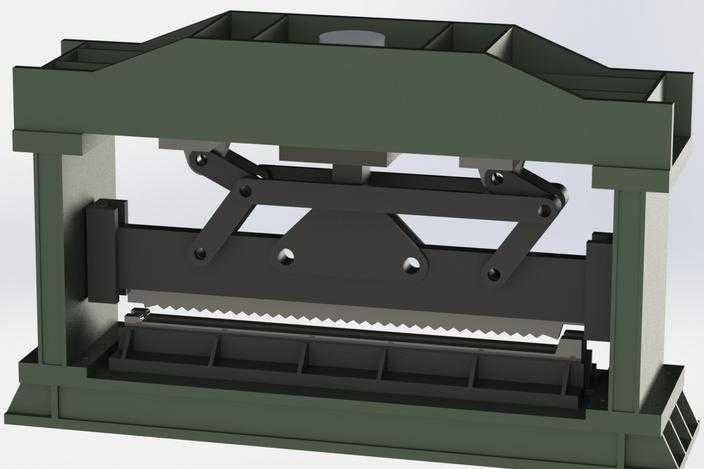

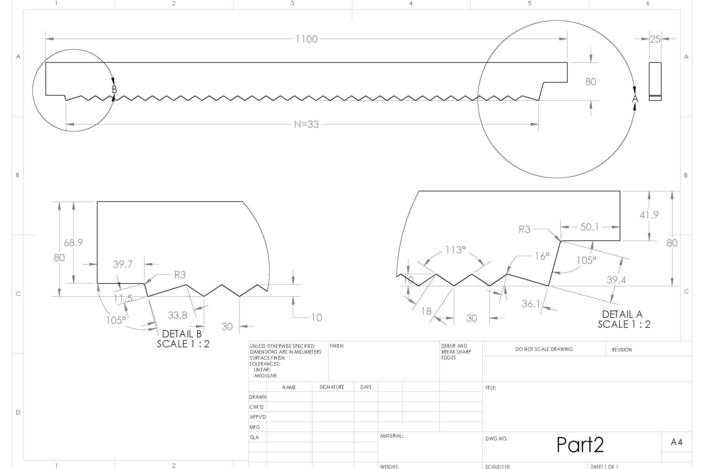

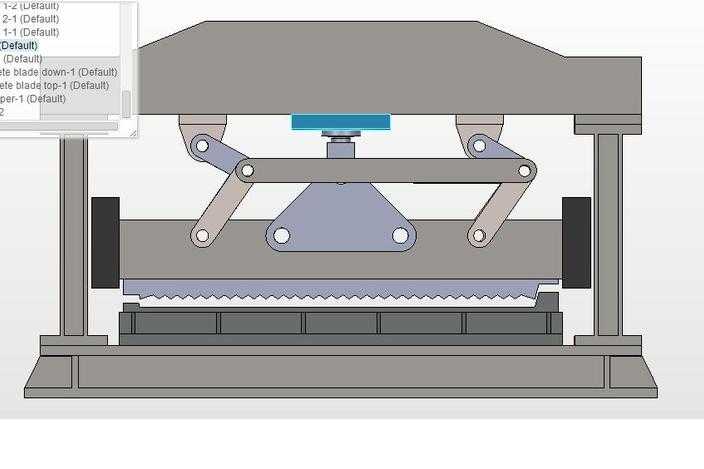

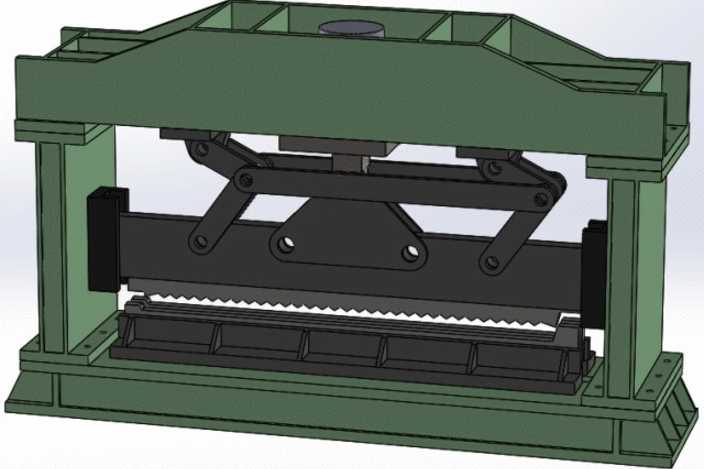

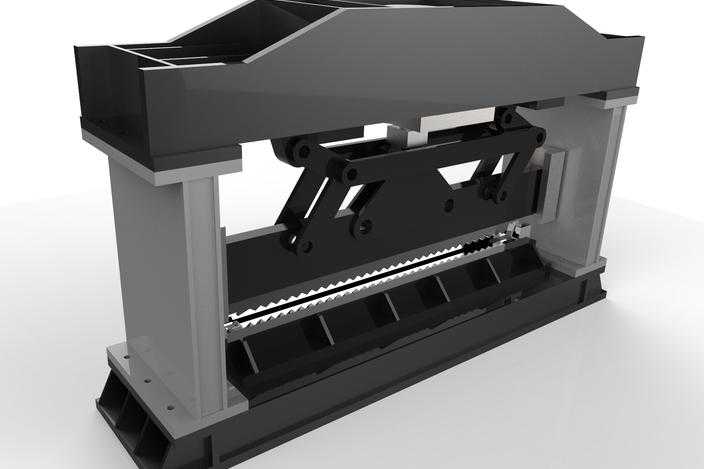

本模型为龙门式机械剪板切割设备，采用三维建模软件完成全参数化设计，整体结构以厚重的箱型焊接机架为承载主体，上下横梁、左右立柱与底部基座均采用钢板拼焊的箱型结构设计，建模过程中对焊接坡口、安装螺栓孔、加强筋布局均做了1:1还原，保证机架具备足够的抗剪、抗弯刚度，避免裁切作业时出现结构形变影响加工精度。设备核心执行机构采用对称式双组连杆增力结构，建模时对各连杆铰接点的转动副、销轴配合间隙做了合理简化与装配约束，可通过运动仿真模拟上刀架的上下裁切行程，验证连杆传动的运动轨迹无干涉，该增力结构可将顶部驱动端的输入力放大后传递至刀架，满足厚板材裁切的出力需求。上刀架采用倾斜式锯齿形刀刃设计，建模时还原了刀刃的斜度参数与锯齿排布结构，下刀座对应设置固定刀刃与板材定位挡边，可保证裁切过程中板材受力均匀，切口平整无毛刺。外观渲染阶段，为机架主体赋予深绿色磨砂金属漆材质，还原工业焊接机架的漆面质感，连杆传动部件与刀架赋予深灰黑色调质钢材质，区分不同部件的加工工艺属性，铰接销轴、安装螺栓等标准件赋予镀锌亮面金属材质，提升模型的视觉层次感。设计过程中优先考虑设备的作业稳定性与维护便捷性，左右立柱内侧设置刀架升降导向结构，底部基座预留设备安装固定的地脚螺栓孔，各铰接位置预留润滑注油通道，整体结构布局紧凑，传动路径清晰，可作为机械式剪板设备设计、结构教学演示的参考模型，完整还原了传统机械裁切设备的经典传动布局与结构设计逻辑，各部件的装配关系符合实际机械加工设备的装配工艺要求。
