卧式直插旋转式可调电位计结构设计

这款卧式直插旋转式电位计，是电子电路领域应用极广的基础可调无源元件，日常在消费类小家电控制板、音频功放调节模块、工业测控信号校准回路、玩具调速装置、照明调光电路中都能见到它的身影，核心作用是通过旋转操作改变自身接入电路的电阻值，从而实现对电路输出电压、电流的连续线性调节，完成音量大小调整、电机转速控制、灯光亮度变化、信号参数校准等实际功能，是小功率模拟调节场景中成本可控、可靠性突出的基础元件。

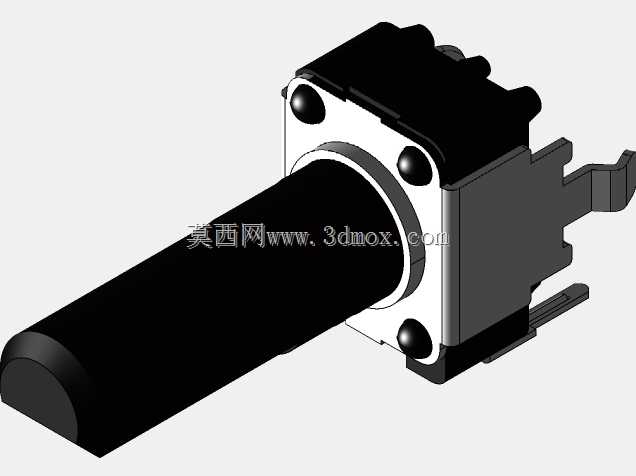

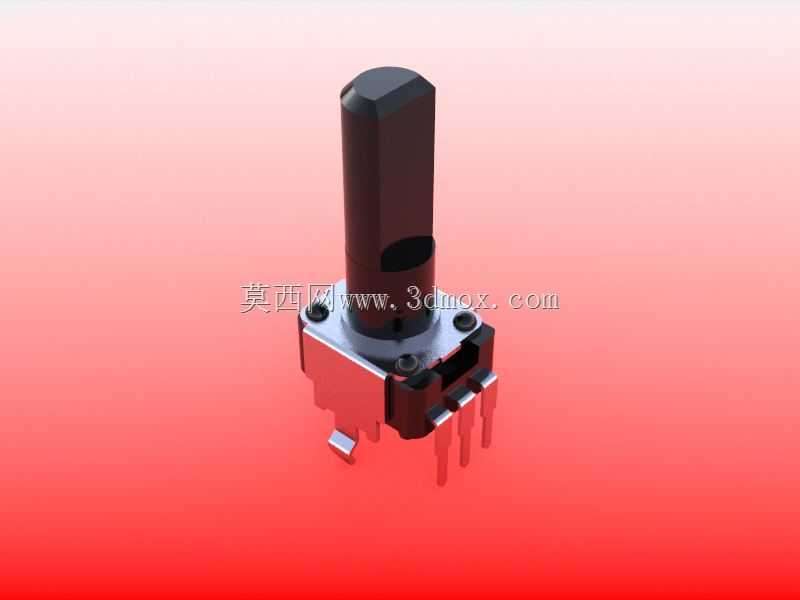

从设计思路来看，这款电位计采用卧式侧出轴搭配直插引脚的结构布局，充分考虑了PCB板水平安装的空间利用需求，相较于立式电位计，它的整体安装高度更低，能够适配外壳内部垂直空间有限的紧凑型电子产品结构，避免调节轴突出外壳过多影响产品整体外观与装配兼容性。整体结构分为旋转操作轴、主体基座、电阻基体、引脚端子、定位卡扣几个核心部分，操作轴采用D型切面设计，既可以直接用手指旋转调节，也能够配套适配的塑料旋钮使用，D型切面能够有效防止旋钮与转轴之间发生打滑，保证调节操作的力矩传递稳定可靠。

主体基座采用耐高温工程塑料注塑成型，具备良好的绝缘性能与焊接耐热性，能够承受波峰焊、回流焊过程中的短时高温冲击，不会出现基座变形、引脚移位的问题。基座两侧设计有带安装孔的固定耳，在PCB板上焊接时，除了引脚本身的焊接固定外，还可以通过固定耳与PCB板上的定位柱配合，进一步提升元件安装后的抗扭强度，避免用户大力旋转调节轴时导致引脚脱焊、元件松动的问题。三个直插引脚采用标准2.54mm间距设计，能够完美适配通用万用板、量产PCB板的孔位设计，不需要额外定制特殊孔位，大幅降低了电路设计的适配成本，引脚表面做了镀锡处理，焊接时上锡速度快、焊点牢固可靠，能够有效减少虚焊、假焊的生产不良问题。

从安装边界来看，这款电位计的主体宽度控制在10mm以内，安装后突出PCB板表面的高度不足12mm，转轴向外伸出的长度适配常规薄型外壳的开孔尺寸，安装时只需要在产品外壳对应位置开出直径匹配的圆孔，将转轴穿出外壳即可完成装配，不需要额外设计复杂的固定结构。内部电阻基体采用碳膜印刷工艺，具备调节顺滑、阻值线性度好、使用寿命长的特点，能够承受至少一万次以上的旋转调节而不出现明显的阻值漂移，完全满足民用消费类电子产品的全生命周期使用需求。转轴旋转过程中带有均匀的阻尼感，既不会因为阻尼过小导致调节后参数容易移位，也不会因为阻尼过大导致调节操作费力，用户操作时的手感反馈清晰，能够精准调节到目标参数位置。
