径向铝电解电容器两款不同规格外观结构

本次呈现的两款径向铝电解电容器，是电子电路领域应用极为广泛的被动元件，在各类民用、工业电子设备中承担着不可替代的作用。从日常消费类的家电、数码产品电源板，到工业控制领域的变频器、伺服驱动主板，再到通讯基站的供电模块、新能源配套的辅助电源单元，这类电容始终是电路设计中保障稳定运行的核心器件之一，主要承担滤波、储能、耦合、退耦、相位补偿等关键功能，能够有效滤除电路中的交流纹波，在负载瞬时波动时快速释放存储的电荷维持电压稳定，还可隔断直流分量让交流信号顺利传输，避免各级电路之间的静态工作点互相干扰。

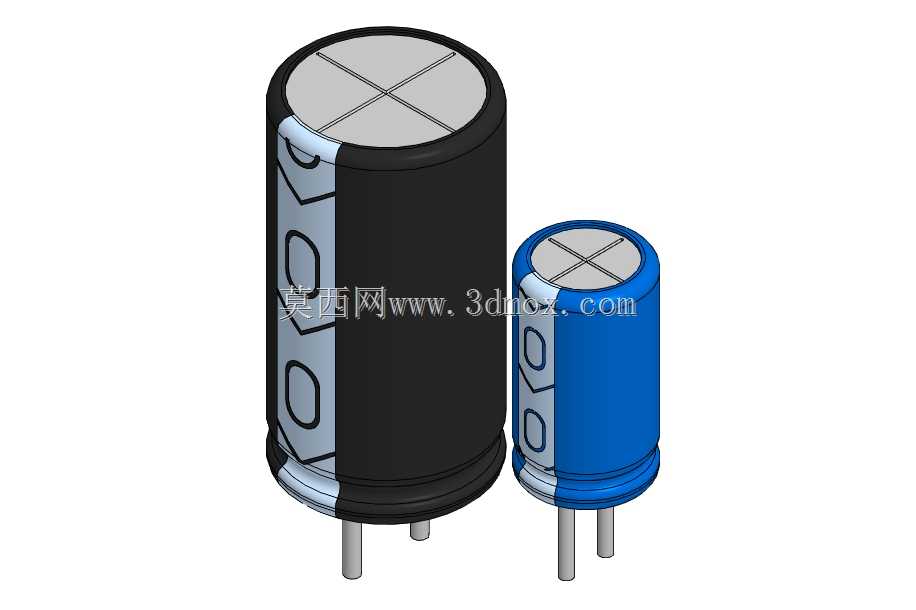

两款电容均采用V/T径向直插安装结构，引脚从本体底部垂直引出，适配市面上主流的波峰焊、手工焊等PCB组装工艺，安装时无需额外弯折引脚或定制特殊固定结构，能够直接适配对应孔径的印制电路板焊盘，大幅降低生产组装的工艺复杂度。两款产品覆盖直径4-18mm的常用尺寸区间，其中大尺寸规格本体为黑色封装，小尺寸规格为蓝色封装，能够适配不同空间余量的电路板布局需求：在空间充裕、对容值耐压要求较高的电源输入端口，可选用大尺寸规格满足大容量储能滤波需求；在板上空间紧凑、对容值要求较低的信号处理支路，可选用小尺寸规格节省安装空间，两款产品的引脚间距均匹配行业通用标准，能够直接替换同规格参数的同类产品，无需重新调整PCB焊盘设计。

在外观结构设计上，两款电容的顶部均设置了十字形防爆刻槽，这是铝电解电容器的核心安全结构设计——当电容因过压、过温、超期服役等异常情况导致内部电解液汽化、内部压力升高时，顶部刻槽会优先开裂释放内部压力，避免电容本体发生爆裂飞溅，提升整机设备的使用安全性。本体侧面设置了清晰的极性标识区，能够让生产组装人员快速识别正负极方向，避免因极性装反导致的电容失效、电路烧毁等生产事故。本体外层的塑封外壳采用耐温绝缘材质，既可以抵御焊接过程中的短时高温冲击，也能在日常使用中隔绝外界潮气、灰尘对内部芯子的侵蚀，同时避免电容本体与周边其他元器件发生短路风险。底部引脚采用镀锡处理，具备优秀的可焊性与抗氧化能力，能够保障焊接点的长期可靠性，避免长期使用后出现引脚氧化虚接的问题。

在实际电路选型应用中，设计人员可根据电路的工作电压、所需容值、板上安装空间灵活选用对应尺寸的产品，两款电容的外形边界均严格遵循行业通用尺寸规范，不会出现与周边元器件干涉的问题，能够适配各类高密度组装的电路板设计需求。
