2HP V型电动空气压缩机组结构设计

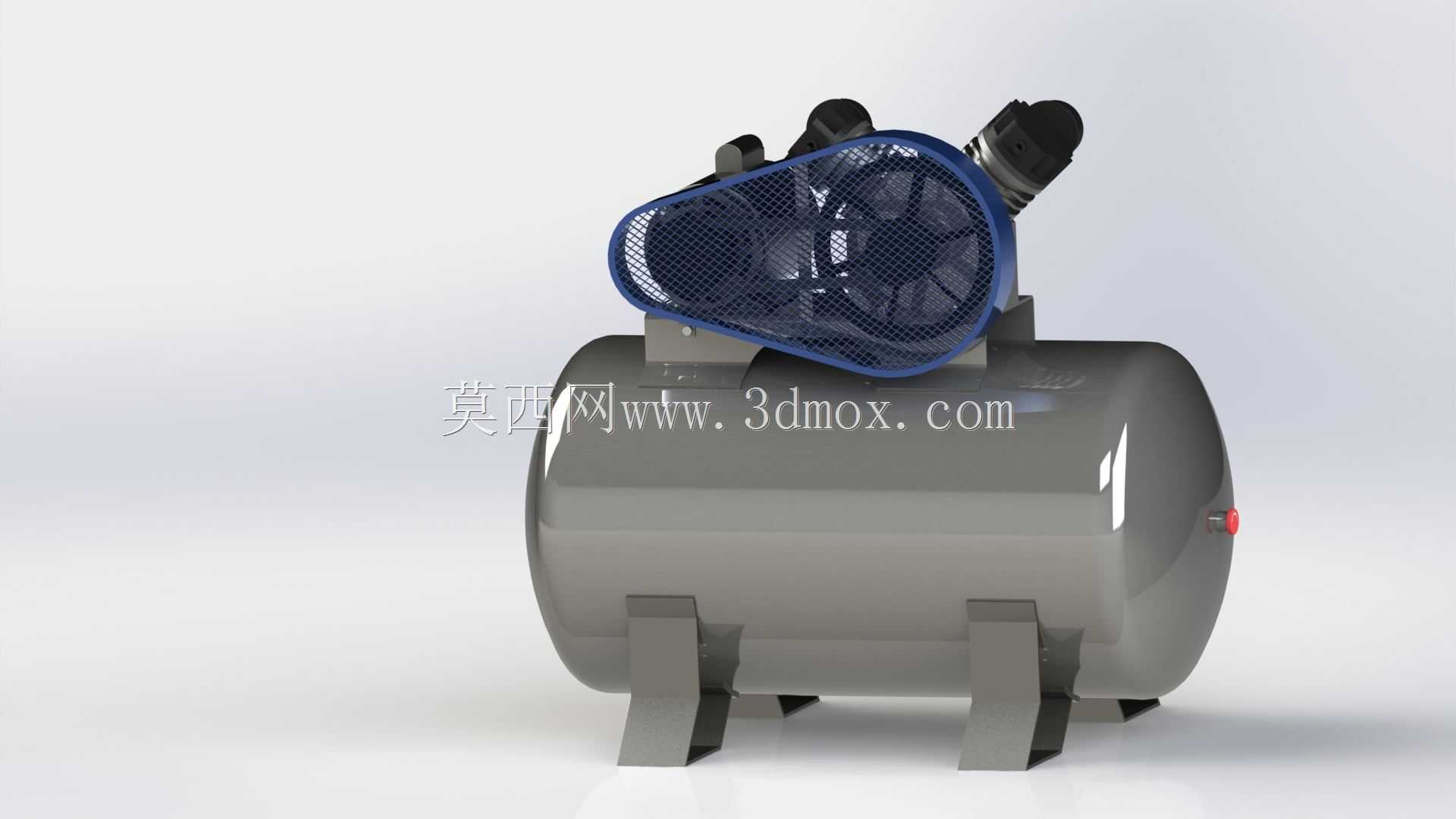

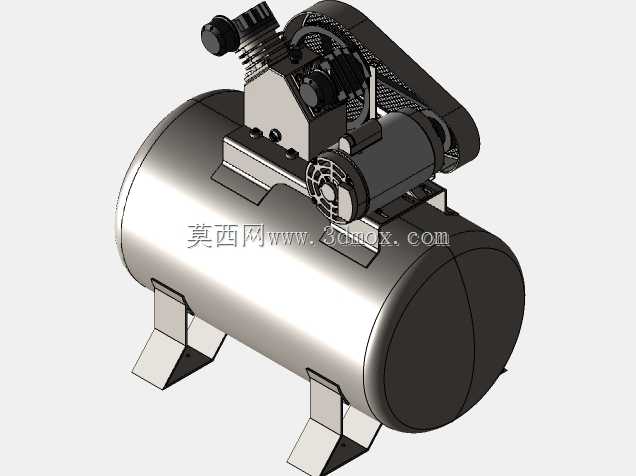

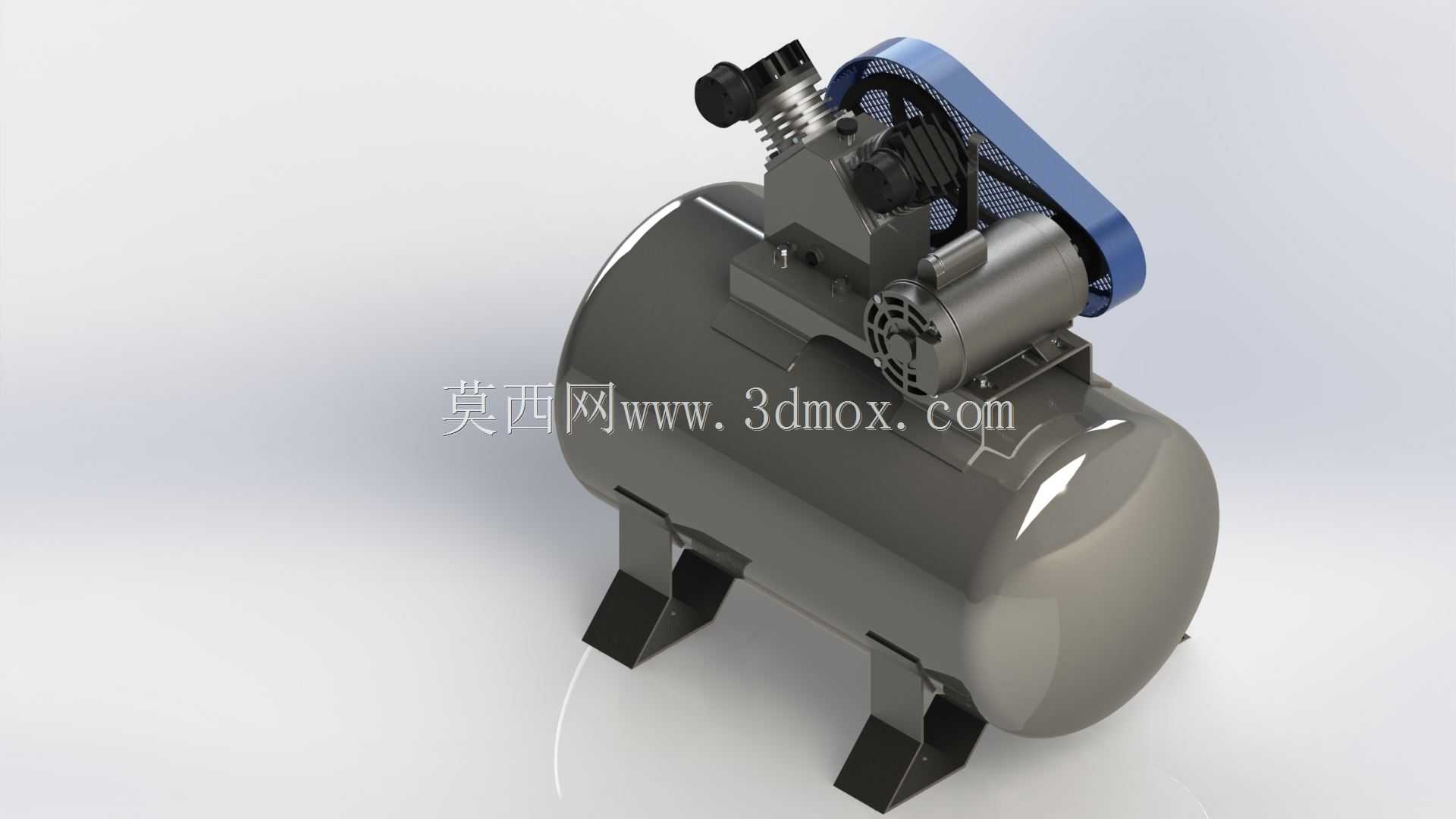

这款2HP V型电动空气压缩机，是面向小型加工场景、汽修门店、家装施工等场景打造的气源供给设备，主要作用是将常压空气压缩至额定压力，为气动扳手、气动喷枪、气动钉枪、小型气动执行元件提供稳定的高压气源，也可配套小型气动生产线完成吹扫、夹紧、动力输出等作业需求。设备采用卧式储气罐作为承载基座，整体重心偏低，放置时稳定性强，底部设置的三个支撑脚可适配水泥地面、硬化车间地面等常见安装场景，无需额外浇筑固定基础，仅需保证放置平面水平度偏差不超过5度即可稳定运行，支撑脚的折弯结构预留了叉车搬运与手动抬运的操作空间，方便在车间内灵活转场。压缩主机采用V型双缸布局，两个气缸呈夹角布置，相比直列单缸结构，V型布局可有效降低活塞往复运动产生的振动，同时提升单位时间内的排气量，匹配2HP的驱动功率，可满足多把小型气动工具同时作业的气源需求。动力传递采用皮带传动结构，电机输出端与压缩机主轴之间通过V型皮带连接，外侧设置全包式皮带护罩，既可以避免传动部件外露引发的安全隐患，也能防止车间内的粉尘、铁屑飞溅到皮带槽内加剧传动部件磨损，护罩采用快拆结构设计，日常维护时无需完全拆解主机即可完成皮带松紧度调整与更换作业。主机上方设置的缸头散热片采用交错排布结构，可在压缩机运行时借助自身振动带动周边空气流动，带走压缩过程中产生的热量，避免缸头温度过高导致润滑油碳化、排气效率下降。卧式储气罐采用椭圆封头焊接结构，罐体上预留了压力检测接口、安全阀安装接口、排水阀接口与出气接口，安装时可根据现场管路走向选择不同方向的接口对接输气管路，罐体底部的排水阀可定期排出罐内积存的冷凝水，避免压缩空气带水影响后端气动工具的使用寿命。整机的管路走线全部沿罐体与主机的安装支架排布，无外露悬空管线，可避免日常搬运、作业过程中管线被剐蹭破损，电机与主机的安装座设置了长条形调节孔，可在皮带磨损拉长后调整电机位置张紧皮带，无需更换额外配件即可完成日常维护。
