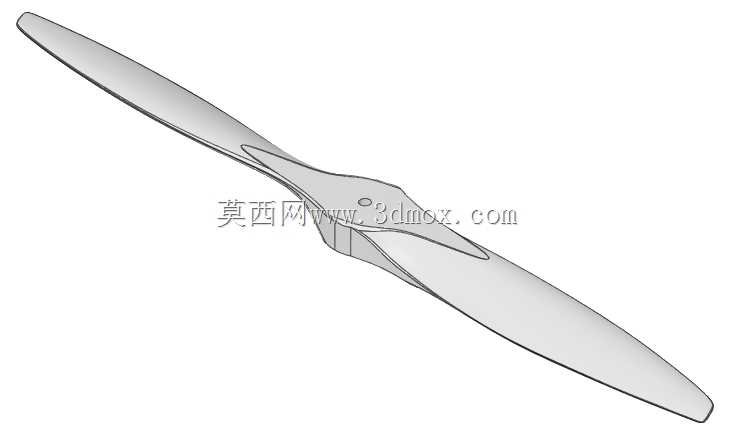

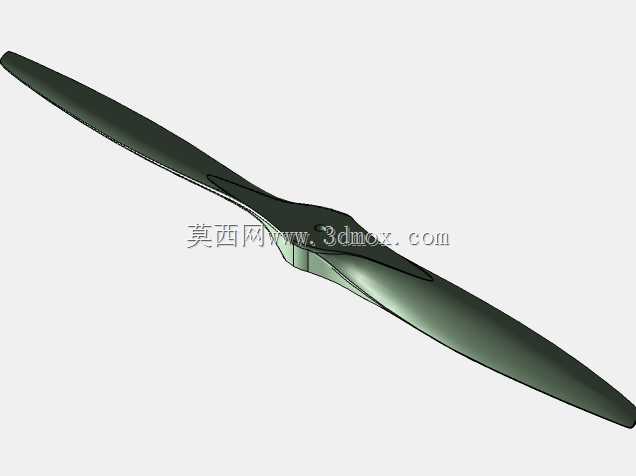

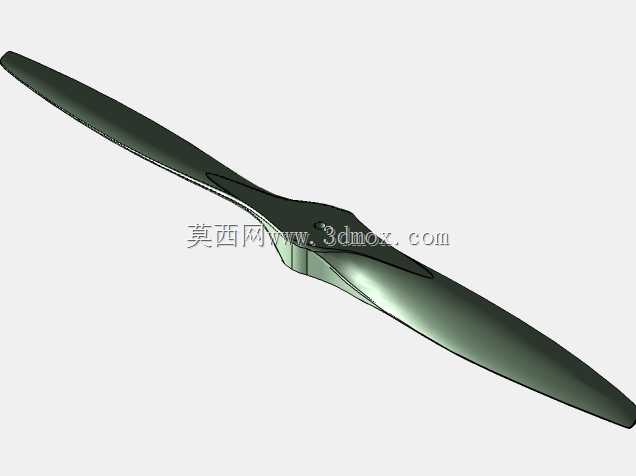

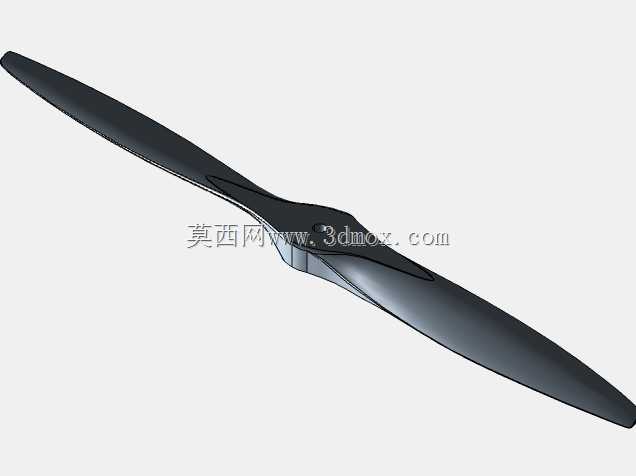

多规格航模用XOAR剖面螺旋桨结构

这类螺旋桨主要应用于固定翼航模、小型无人飞行器以及轻型实验类飞行器的动力输出端，是将电机或发动机输出的旋转扭矩转化为空气推力的核心气动部件，直接决定飞行器的起飞载重能力、飞行续航表现与机动响应速度，在航模竞技、小型航拍无人机、教学实验飞行器领域有着广泛的使用需求。在实际使用场景中，不同尺寸的螺旋桨需要匹配对应输出功率的动力单元，适配不同起飞重量的飞行器平台，满足从慢速载重飞行到高速特技飞行的差异化动力需求。该系列螺旋桨在设计阶段严格参照XOAR标准翼型剖面开展结构设计，针对不同直径规格的桨叶做了等比例缩放的气动参数匹配，其中30英寸规格的桨叶在半径0.75英寸位置的翼型角设置为9.6度，适配中等功率动力系统的推力输出需求；32英寸规格的桨叶对应位置翼型角调整为7.5度，同时对桨叶支柱位置做了减薄处理，在保证结构强度的前提下降低旋转过程中的空气阻力，提升大尺寸桨的气动效率；额外设计的24x8规格桨叶，在75%半径位置将俯仰角设置为8.06度，兼顾低速推力与高速飞行时的效率平衡。外形设计上采用了经典的双叶对称布局，桨叶从根部到梢部做了平滑的翼型过渡，前缘圆润后缘锐利，符合低速空气动力学的设计要求，能够在旋转过程中稳定切割空气形成稳定的压力差。安装边界方面，桨叶中心位置设置有标准的动力轴安装孔位，可适配市面上主流的航模电机、小型燃油发动机的输出轴规格，安装时只需保证桨叶夹紧平面与动力轴垂直，即可保证旋转过程的动平衡表现，无需额外做大幅的平衡调整。设计过程中充分考虑了不同规格桨的结构强度冗余，桨根位置做了加厚处理，能够承受高转速下的离心力载荷，避免高速旋转过程中出现桨叶变形或断裂的问题，同时优化了桨叶表面的曲面顺滑度，减少旋转过程中的紊流产生，降低飞行过程中的气动噪音。
