方口法兰连接式气锁旋转给料装置

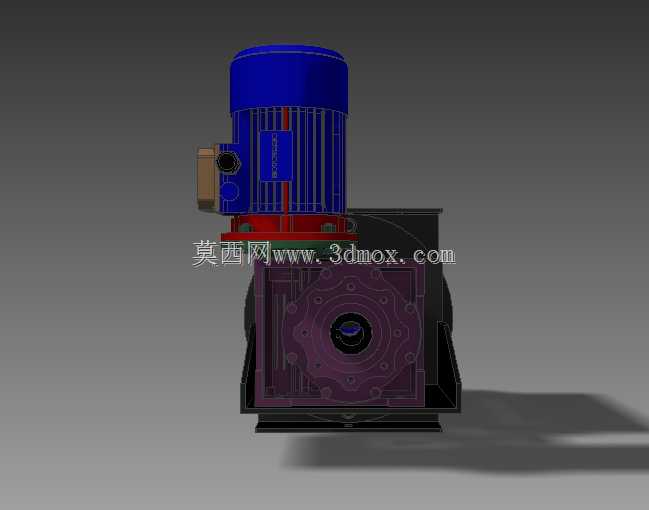

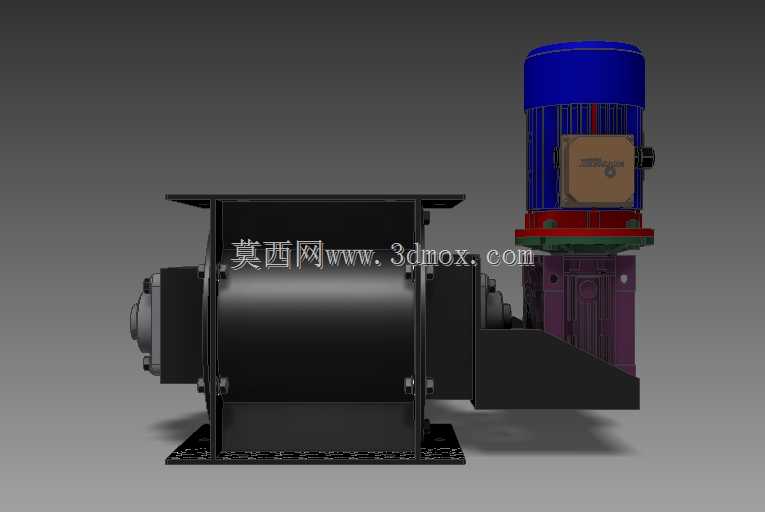

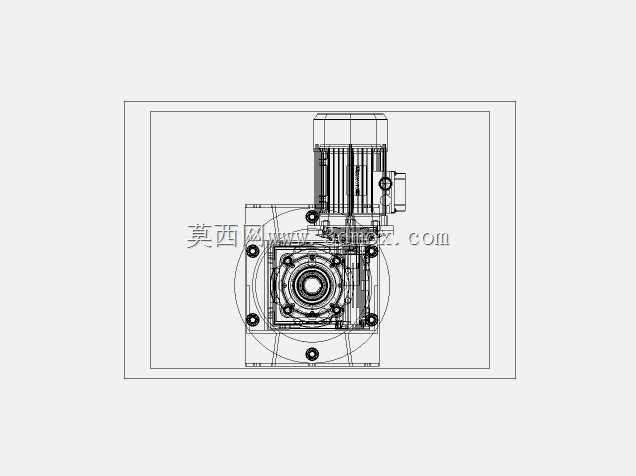

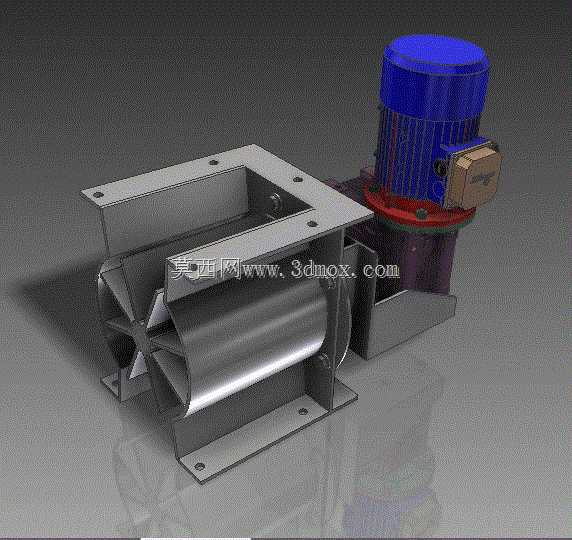

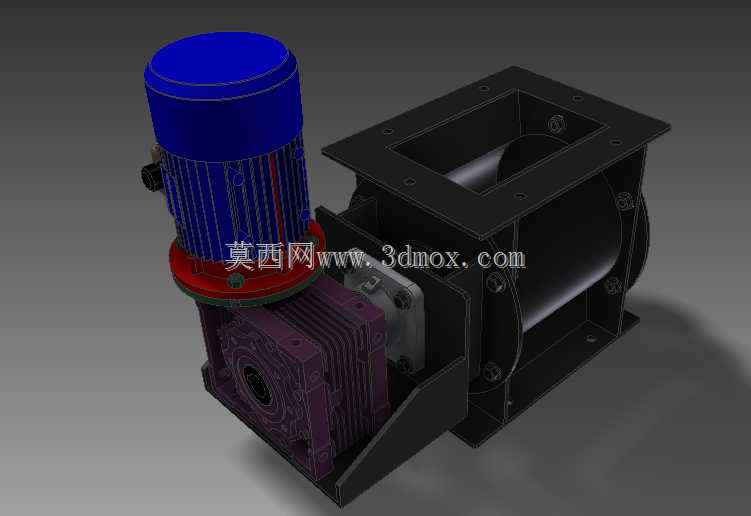

该气锁旋转给料装置主要应用于粉体、颗粒状物料的连续定量输送与系统气锁隔离场景，常见于水泥生产、耐火材料加工、建材配料、粉体除尘输灰等工业生产环节，安装在料仓卸料口、气力输送管路起始端、除尘设备灰斗排出口位置，既可以实现上部料仓内物料的均匀连续给料，又能隔断上下腔室的气压差，避免气力输送系统的气流窜入料仓影响物料下料稳定性，保障整个输送系统的压力平衡与运行效率。设备核心功能依靠内部带多片径向叶片的旋转叶轮实现，叶轮在壳体内匀速转动时，上部料仓落下的物料填充在叶片之间的格腔内，随着叶轮转动被带到下部出料口排出，完成连续定量给料；同时叶轮叶片与壳体内壁保持极小的配合间隙，能够有效阻隔上下腔体的空气流通，实现可靠的气锁效果，避免输送气流反窜导致的物料架桥、下料不畅问题。设计过程中，上部采用标准方形法兰接口，匹配常见的方形料仓、灰斗出口尺寸，法兰面预留均匀分布的螺栓安装孔，可直接与上游设备通过螺栓紧固连接，安装时需保证法兰面贴合平整，加装密封垫减少漏风风险；下部同样为方形出料接口，可对接下方输送设备或气力输送管路，进出口的同轴度、法兰平面度在设计时做了严格公差约束，避免现场安装出现错位漏料问题。驱动端采用直联式减速电机布置，电机与叶轮轴通过联轴器直接连接，省去了链轮、皮带轮等中间传动结构，整体结构更紧凑，传动效率更高，同时减少了传动部件的维护需求；壳体采用加厚钢板焊接成型，内壁做光滑处理减少物料粘附，叶轮叶片边缘做耐磨处理，适配水泥、耐火材料原料等具有一定磨琢性的物料输送，延长设备使用寿命。安装边界方面，设备整体重心偏向驱动电机侧，安装时需保证支撑底座有足够的承载强度，驱动端预留足够的接线与维护空间，叶轮转动方向与物料下落方向匹配，避免出现卡料、返料问题；设备进出口的连接尺寸适配行业通用的料仓出口规格，可直接替换同规格的传统给料设备，无需对上下游连接结构做大幅改造，现场适配性强。
