2.54mm间距单排直插排针连接器结构

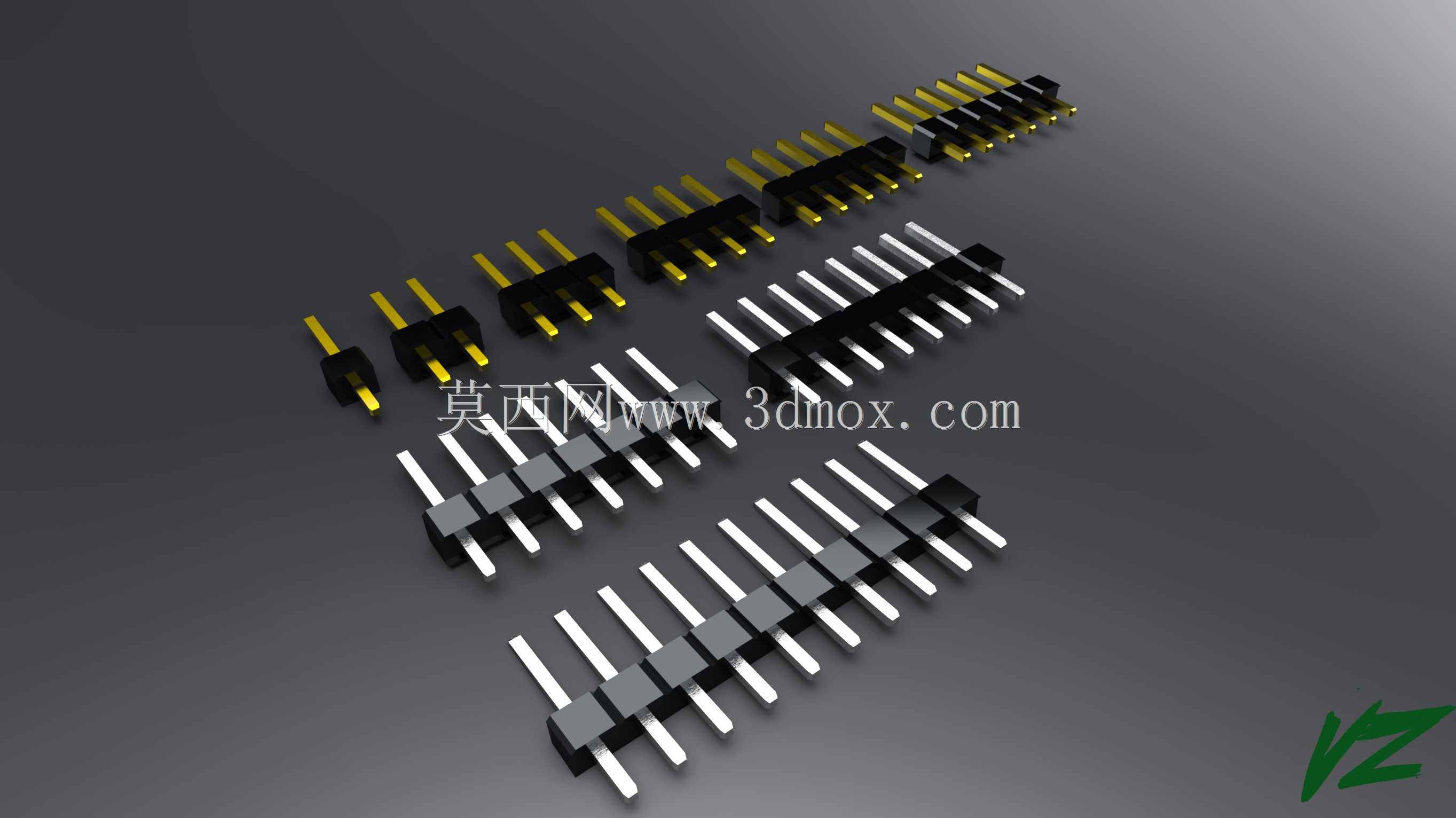

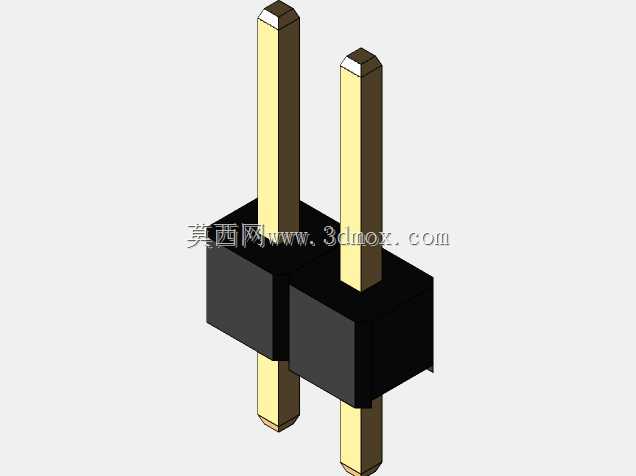

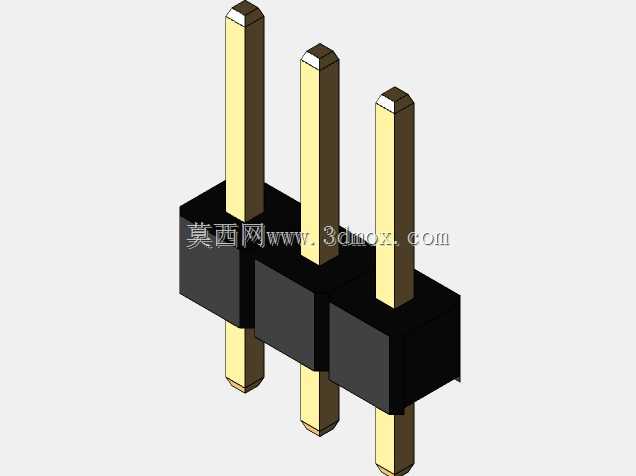

本次呈现的是2.54mm间距单排直插排针结构，这类接插件是电子电路连接领域应用极为广泛的基础互连元件，在消费电子、工业控制板卡、嵌入式开发模块、通信终端设备、测试治具等场景中承担着板对板、板对线的信号与电流传输功能，是实现模块化电路组装、可拆卸电气连接的核心基础配件。从实际使用场景来看，这类排针常与对应间距的排母配套使用，既可以实现不同功能电路板之间的堆叠连接，也能作为外接引线的焊接接口，在单片机开发板、传感器转接模块、电源转接板、工控IO接口板上随处可见，能够在有限的板卡空间内实现多通道信号的稳定连通，同时支持后期的模块拆卸更换，大幅降低电路组装与维护的难度。从功能特性来看，该款排针采用单排直插设计，针脚间距严格控制为2.54mm，这一间距是全球通用的标准面包板、万能板、PCB板孔位的通用间距，具备极强的通用性，能够适配绝大多数通用穿孔焊接的PCB安装场景。接触针部分采用导电性能优异的金属基材，表面做镀金或镀锡处理，既能够降低接触电阻，减少信号传输过程中的损耗，也能提升抗氧化能力，保障长期使用过程中的连接稳定性；塑胶基座采用耐高温的绝缘工程塑料制作，能够耐受波峰焊、回流焊过程中的高温冲击，不会在焊接过程中出现形变、融化或者针脚移位的问题，同时塑胶基座的绝缘性能可以有效避免相邻针脚之间出现短路问题，保障电路运行安全。从设计思路来看，该排针的设计严格遵循通用互连器件的标准化规范，针脚长度、塑胶基座的厚度与宽度都经过精准核算，既保证针脚穿过PCB板后有足够的长度完成焊接固定，也避免针脚过长导致焊接后多余部分触碰其他电路元件造成短路；塑胶基座上的针孔与针脚采用过盈配合设计，组装后针脚不会出现松动、歪斜的问题，在运输、插件焊接过程中能够保持针脚的位置度，避免出现偏孔无法插入PCB的情况。同时该系列排针支持不同针位数目的灵活配置，从2Pin到多Pin都可以根据实际电路需求裁切使用，能够适配不同通道数的连接需求。从外形尺寸与安装边界来看，该排针的相邻针脚中心距为2.54mm，塑胶基座的宽度控制在标准范围内，安装时不会占用过多PCB板的表面空间，针脚的直径适配标准PCB钻孔尺寸，插件时能够顺利穿过板孔，焊接后焊锡能够均匀包裹针脚，形成牢固的电气与机械连接；直插式的安装形式不需要额外的固定结构，依靠焊锡的固定力即可满足常规使用场景下的连接强度要求，在振动幅度不大的室内电子设备中能够长期稳定工作。
