2.5mm间距直插式XH连接器结构设计

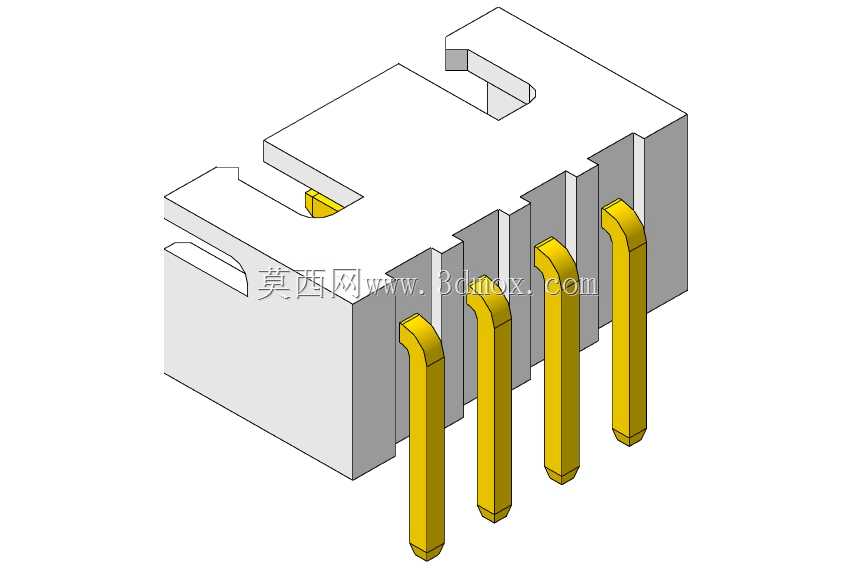

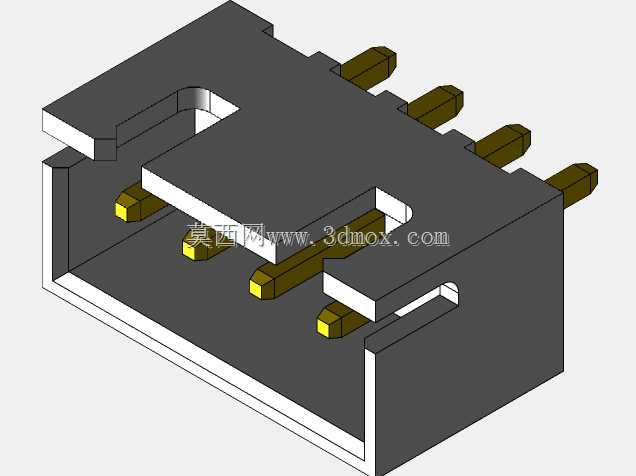

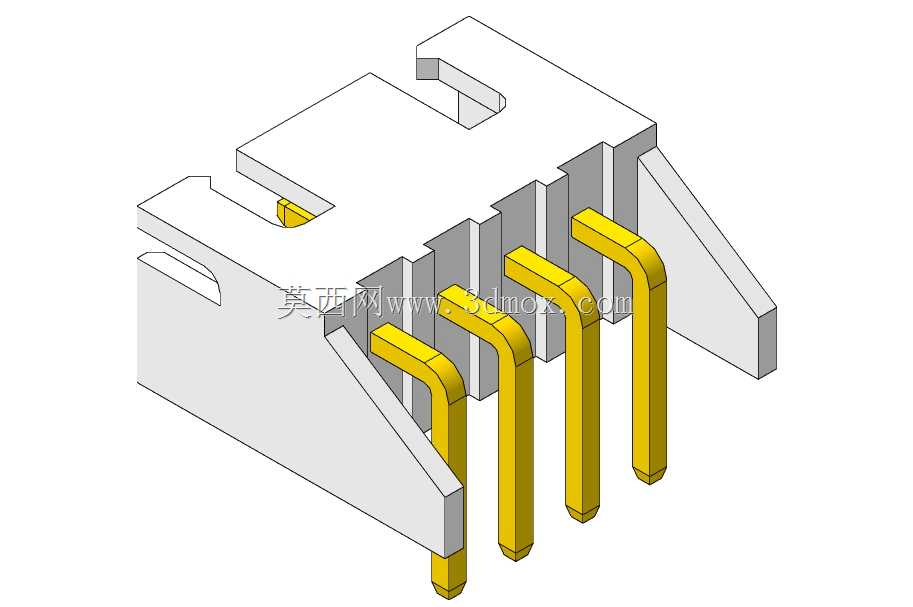

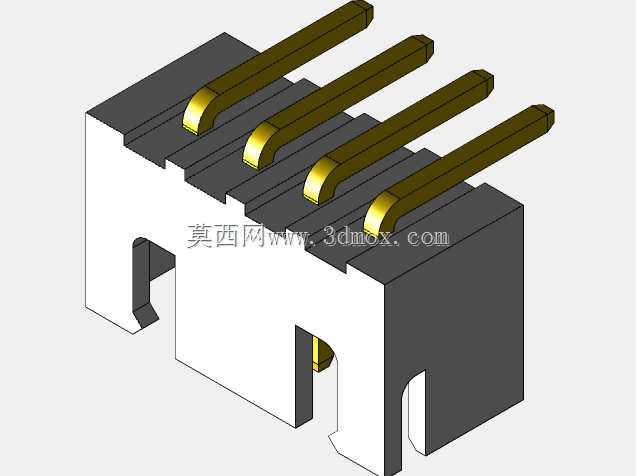

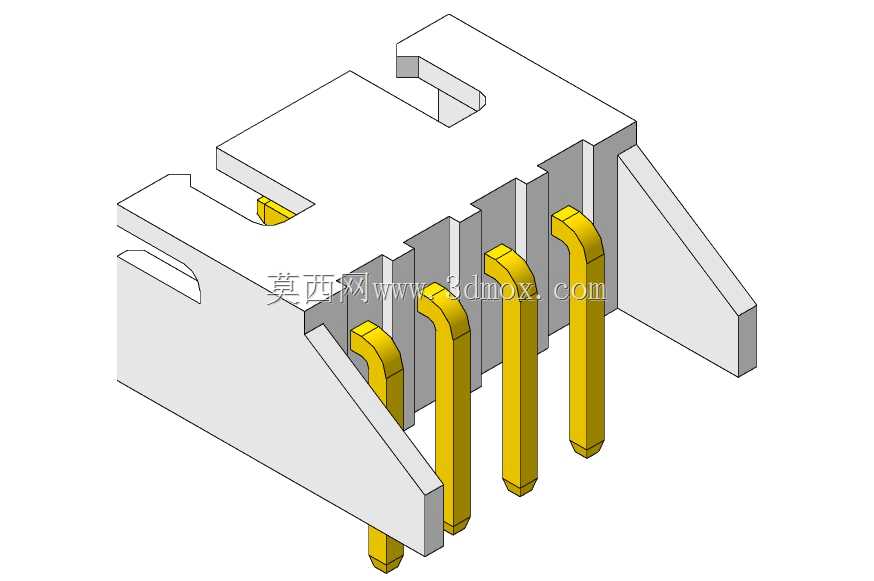

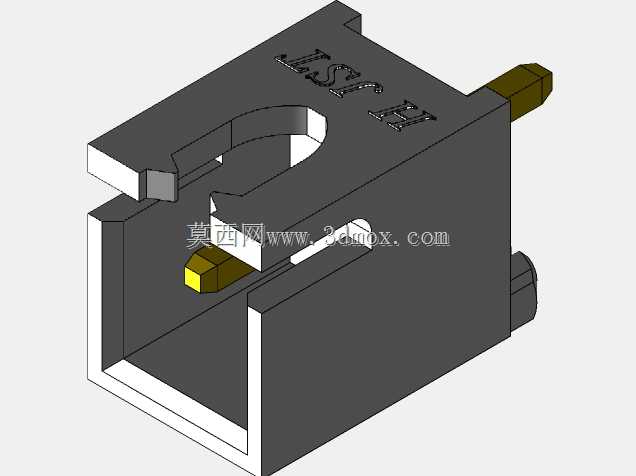

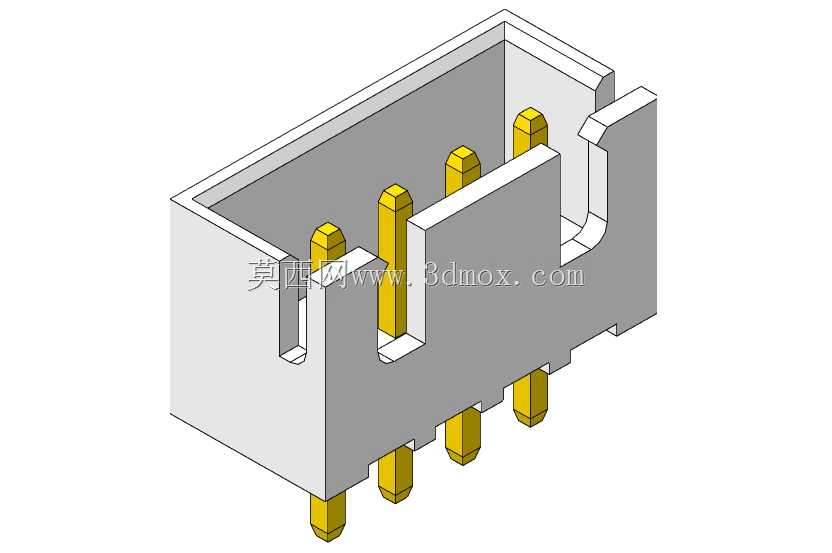

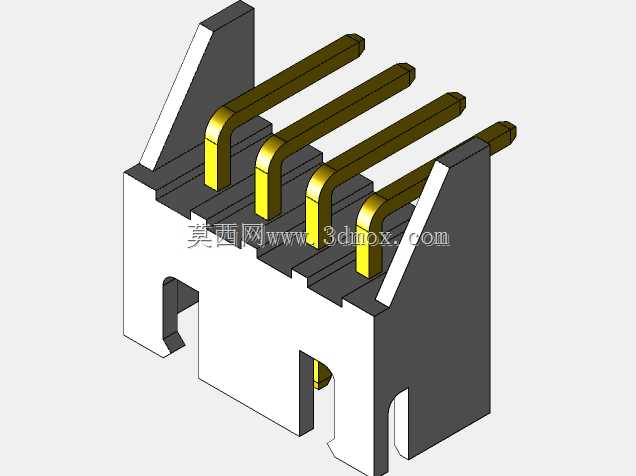

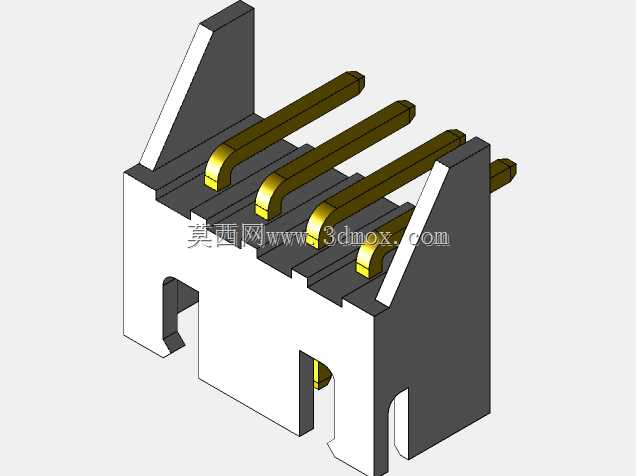

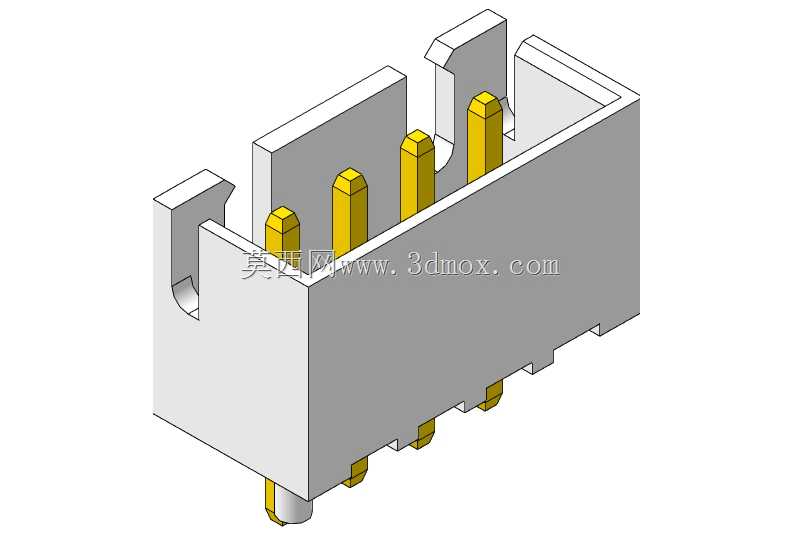

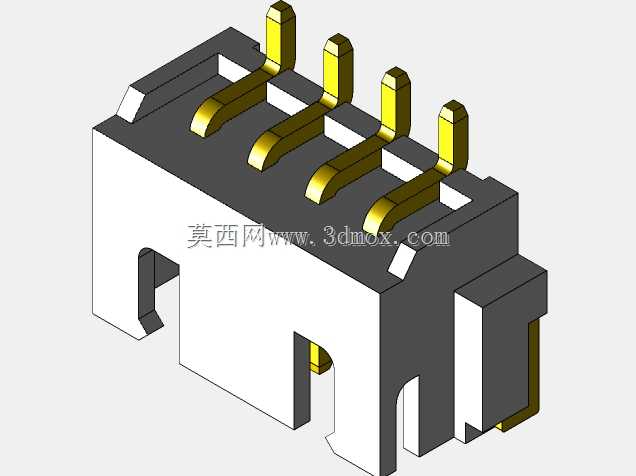

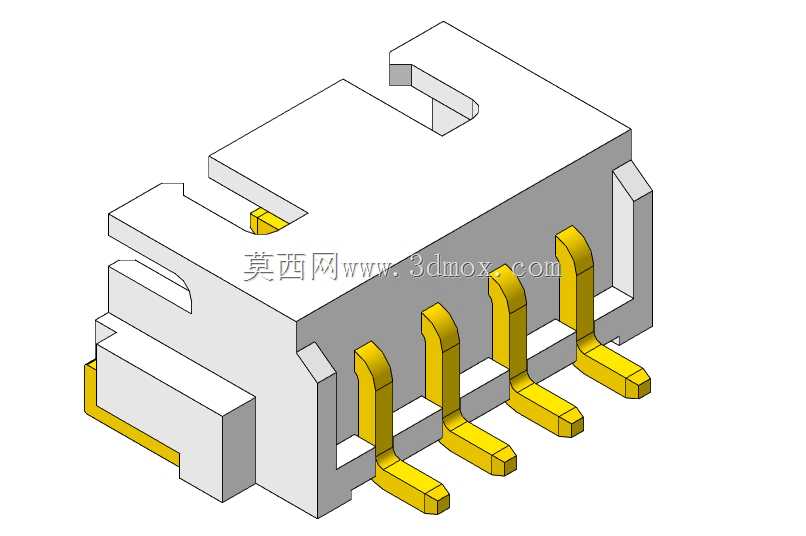

这款XH型连接器是电子电路连接领域应用极广的基础互联元件，日常广泛出现在消费电子主板、小型工控控制板、智能家居控制模块、电源适配装置、玩具电路板等场景中，承担板对线的信号传输与小功率电力输送功能，是电子组装环节不可或缺的基础连接部件。该款为直插式结构设计，适配PCB板通孔焊接工艺，引脚间距设定为行业通用的2.5mm，能够兼容同规格的压接端子与配套塑壳外壳，可实现导线与电路板之间的可拆卸式连接，既能够保障生产组装阶段的接线效率，也能为后续设备检修、线路更换提供便利，无需反复焊接电路板即可完成线路的拆装操作。从设计思路来看，这款连接器采用绝缘塑壳加导电插针的经典结构，外部的白色绝缘壳体采用耐高温的工程塑料材质，壳体内部设置有定位隔槽，每一根黄色导电插针都被独立分隔在对应的槽位内，能够有效避免多针位使用时出现相邻引脚短路的问题，同时壳体侧边设计有防呆卡扣结构，与配套的带压接端子的母壳对接时，卡扣会自动卡合锁定，防止设备运行过程中受震动、拉扯导致接插件松脱，保障连接的稳定性。导电插针采用黄铜基材表面镀锡处理，既具备优良的导电性能降低接触电阻，也能提升引脚的抗氧化能力，延长接插件的使用寿命，插针的焊接端设计为直插式引脚，引脚长度与直径适配常规PCB板的通孔尺寸，能够适配波峰焊、手工焊等多种焊接工艺，焊接后引脚与电路板结合强度充足，不易出现虚焊、掉针等问题。在安装边界方面，该系列连接器覆盖1到20针的不同针位规格，不同针位的产品整体宽度随针位数量线性变化，壳体高度与厚度保持统一尺寸，能够适配不同布线密度的电路板安装需求，安装时仅需在PCB板对应位置按照引脚间距钻出匹配的通孔，将连接器插针对应插入通孔后完成焊接即可，壳体底部与PCB板面贴合后不会占用过多板上空间，周边预留3mm以上的安全间隙即可满足母壳插拔的操作空间需求，不会和板上其他电子元件产生安装干涉。这类可拆卸压接式连接器的设计，充分平衡了连接可靠性、组装便捷性与生产成本，在小电流、低电压的电路互联场景中，能够稳定实现信号与电力的传输，相比直接焊接导线的连接方式，大幅提升了生产组装的标准化程度，也降低了后期维护的难度。
