空调用翅片管式热交换器结构设计

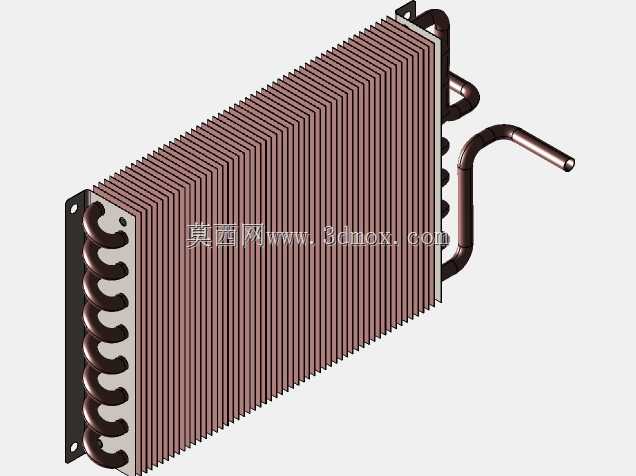

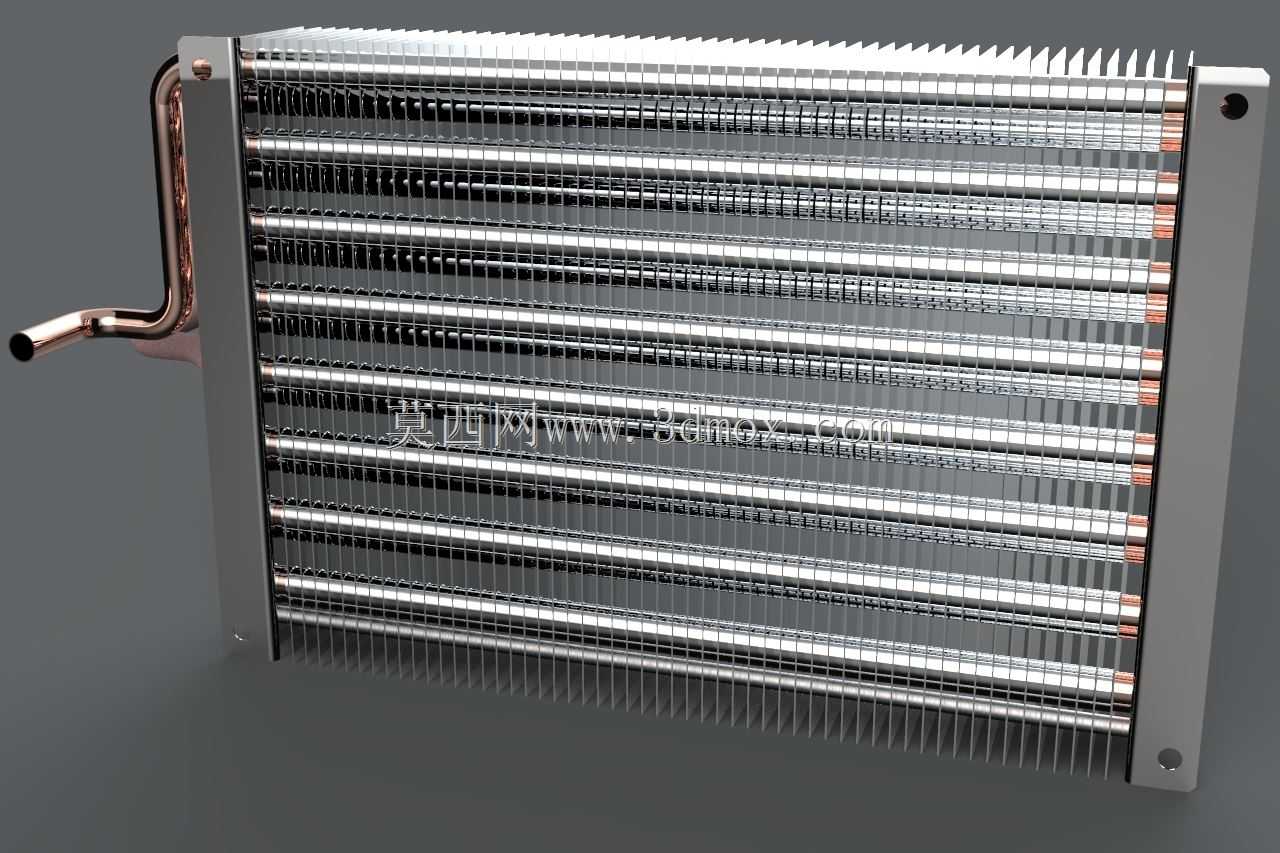

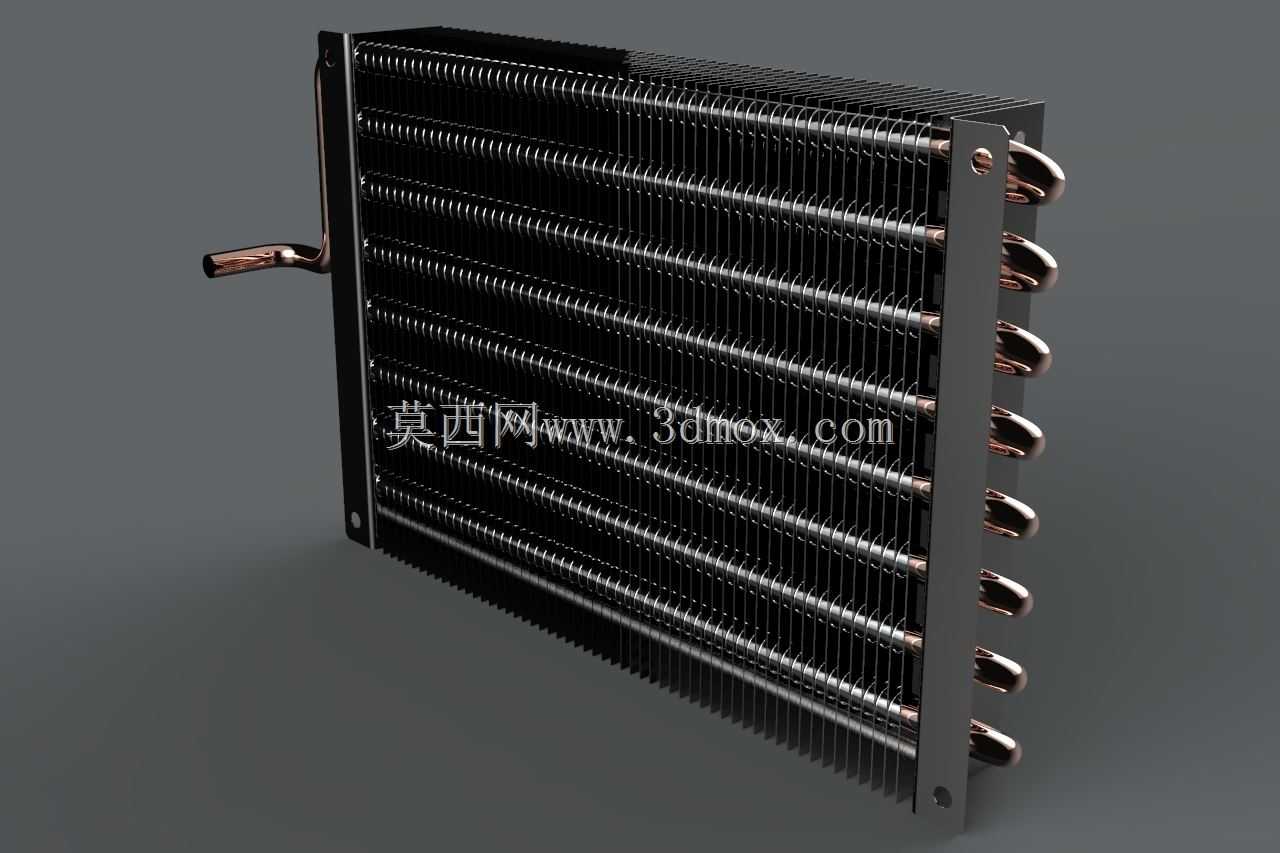

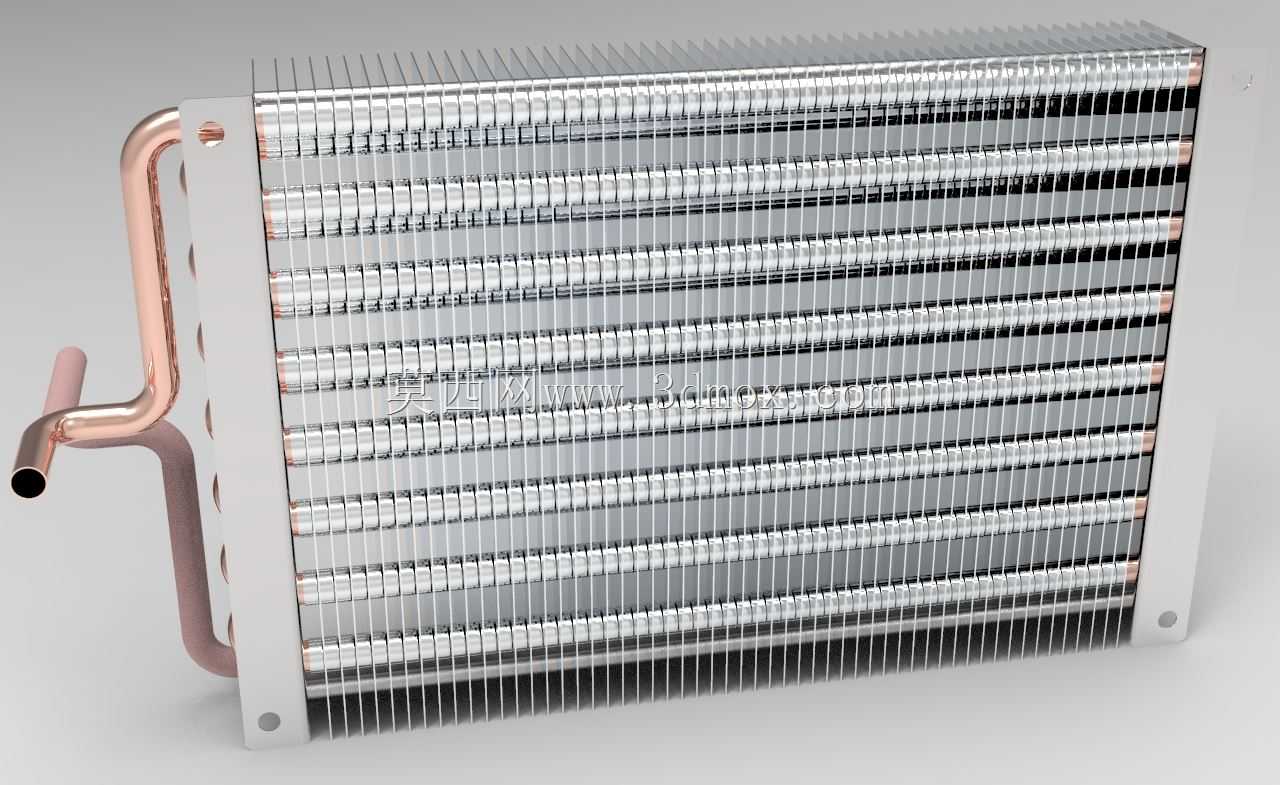

这款翅片管式热交换器主要应用于家用分体式空调、商用中央空调的室内外机换热单元，也可适配小型冷库制冷机组、新风系统全热交换模块等场景，是制冷循环系统中实现冷媒与空气热量传递的核心部件，直接决定整套温控设备的制冷、制热效率与运行能耗。在实际运行过程中，低温低压的液态冷媒会从一侧铜质管路流入，在管路内部流动过程中持续吸收流经翅片间隙的空气热量，逐步蒸发为气态冷媒后从另一侧管路流出，完成制冷工况下的吸热过程；制热工况下则反向循环，高温高压气态冷媒在管路内释放热量，通过翅片将热量传递给流经的空气，实现空间升温。该产品采用铜管铝翅片的经典组合结构，内部换热管路采用多回程弯折排布设计，在有限的安装空间内最大化延长冷媒流动路径，保证冷媒与外部空气有充足的换热时长；外部密集排布的铝制翅片采用等间距冲压成型工艺，每片翅片都与铜管紧密胀接贴合，大幅拓展空气侧的换热接触面积，同时翅片表面做了亲水处理，可避免制冷工况下冷凝水在翅片间搭桥堵塞风路，保证长期运行的换热效率。两侧的金属安装板预留了标准化的固定安装孔位，可直接适配常规空调机组的安装支架，安装边界尺寸匹配主流1.5匹至2匹家用空调的外机安装位，进出管路采用标准管径的紫铜管弯折成型，可直接与制冷系统的毛细管、压缩机管路对接焊接，无需额外做管路适配调整。设计过程中重点平衡了换热效率与风阻的关系，翅片间距经过反复校核，既保证足够的换热面积，又不会造成过大的空气流通阻力，可匹配常规轴流风机的风压参数，避免风机负载过大导致能耗升高；同时管路弯折处做了圆弧过渡处理，减少冷媒流动过程中的阻力损失，保证冷媒循环顺畅，整体结构紧凑，换热效率高，安装适配性强，可满足常规民用制冷制热场景的换热需求。
