固定式小型台虎钳夹持工装结构

　　这款台虎钳是机加工、钳工装配、维修工位上最常用的夹持类工装，日常在车间的钳台、小型加工设备旁的辅助工作台面上都能见到它的身影，主要承担工件装夹固定的作用，不管是对小型金属件做锉削、錾削、攻丝等手工加工，还是给小型零件做打磨、装配、尺寸检测时的固定，都能提供稳定的夹持力，避免加工过程中工件移位影响精度或者造成操作风险。

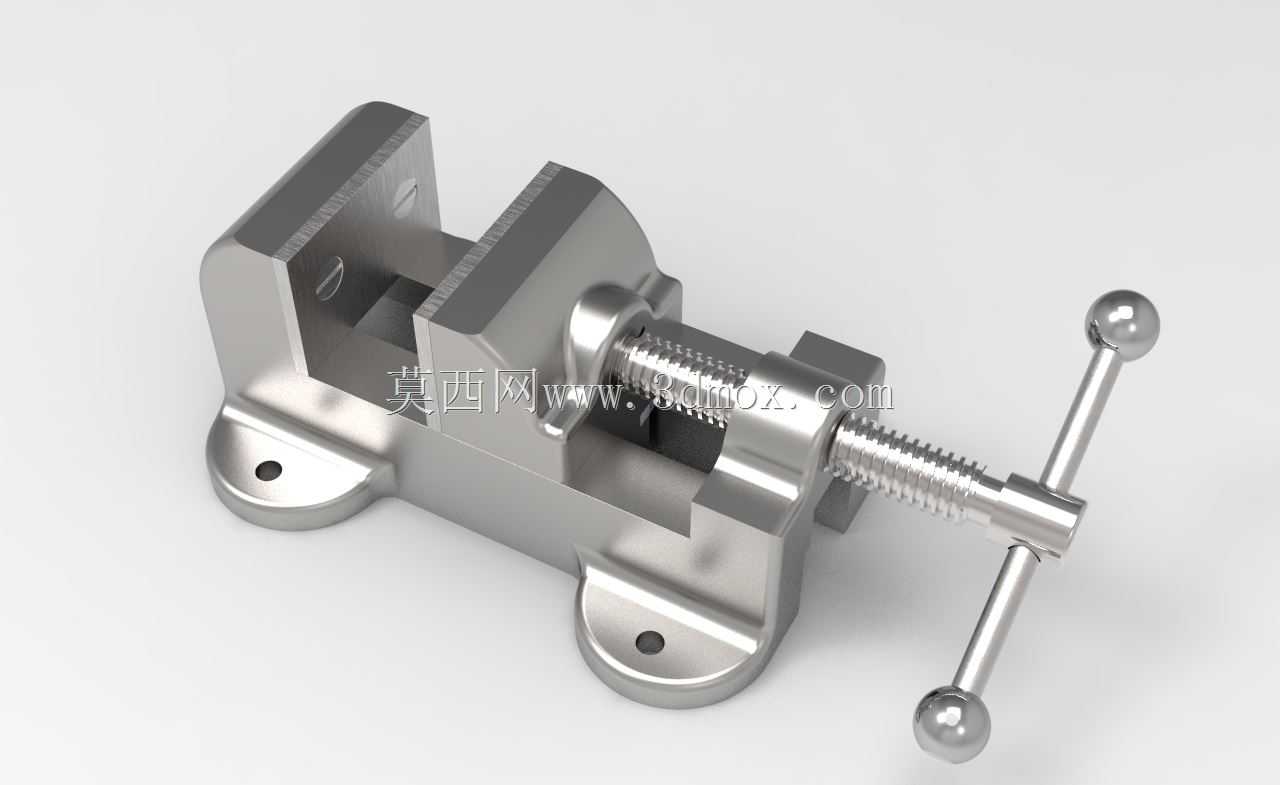

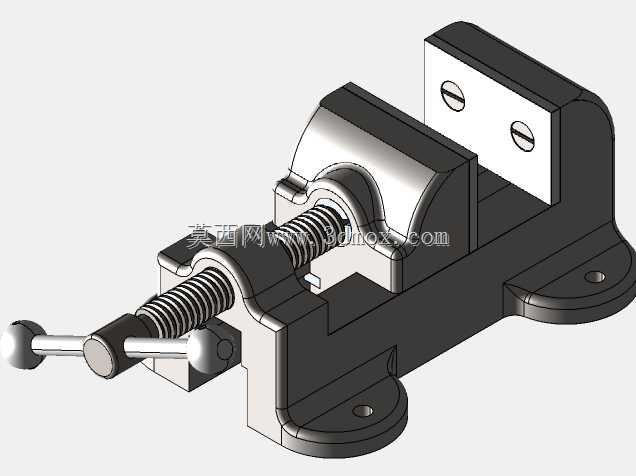

　　从结构设计来看，整体采用铸铁材质的固定钳身与活动钳身配合，固定钳身底部带有两个带安装孔的支脚，安装时可以通过螺栓直接固定在工作台台面，安装孔的间距适配常规钳台的预留安装位，整体安装边界不会超出常规小型工位的台面范围，不会占用过多操作空间。传动部分采用梯形丝杠结构，相比普通螺纹，梯形丝杠的传动效率适中，自锁性能可靠，夹持工件后不会因为加工过程中的振动导致钳口松脱，丝杠端部搭配带球形端头的摇把，操作时握持顺手，转动摇把时可以带动活动钳身沿导轨方向平稳移动，实现钳口的开合调节，最大开合距离可以覆盖日常小型工件的夹持需求，钳口部位预留了可更换的钳口板安装位，长期使用磨损后可以快速更换钳口板，不需要整体更换台虎钳，降低了工装的维护成本。

　　设计过程中充分考虑了工位操作的人机特性，摇把的转动半径控制在合理范围，操作人员站在工位前转动摇把时不需要过度抬臂或者俯身，操作姿态自然，长时间使用也不容易产生疲劳。钳身的导轨部分做了贴合式的配合设计，活动钳身移动时没有明显的旷量，保证夹持工件时上下钳口的平行度，避免装夹时工件出现倾斜，影响后续加工的基准精度。固定钳身和活动钳身的夹持面做了防滑齿纹设计，夹持金属工件时可以增大摩擦力，即使承受一定的敲击、锉削力，工件也不会出现滑动移位。

　　在实际应用场景里，这类小型台虎钳除了常规的钳工工位使用，也可以搭配小型台钻、砂轮机等设备做辅助装夹，针对一些形状不规则的小型零件，还可以配合V型块等辅助装夹配件，实现轴类、异形件的稳定夹持，适配多场景的装夹需求。整体结构没有多余的复杂部件，日常维护只需要定期给丝杠、导轨配合部位加注润滑脂，就可以保证长期使用的操作顺畅度，故障率极低，是车间工位上通用性极强的基础工装。
