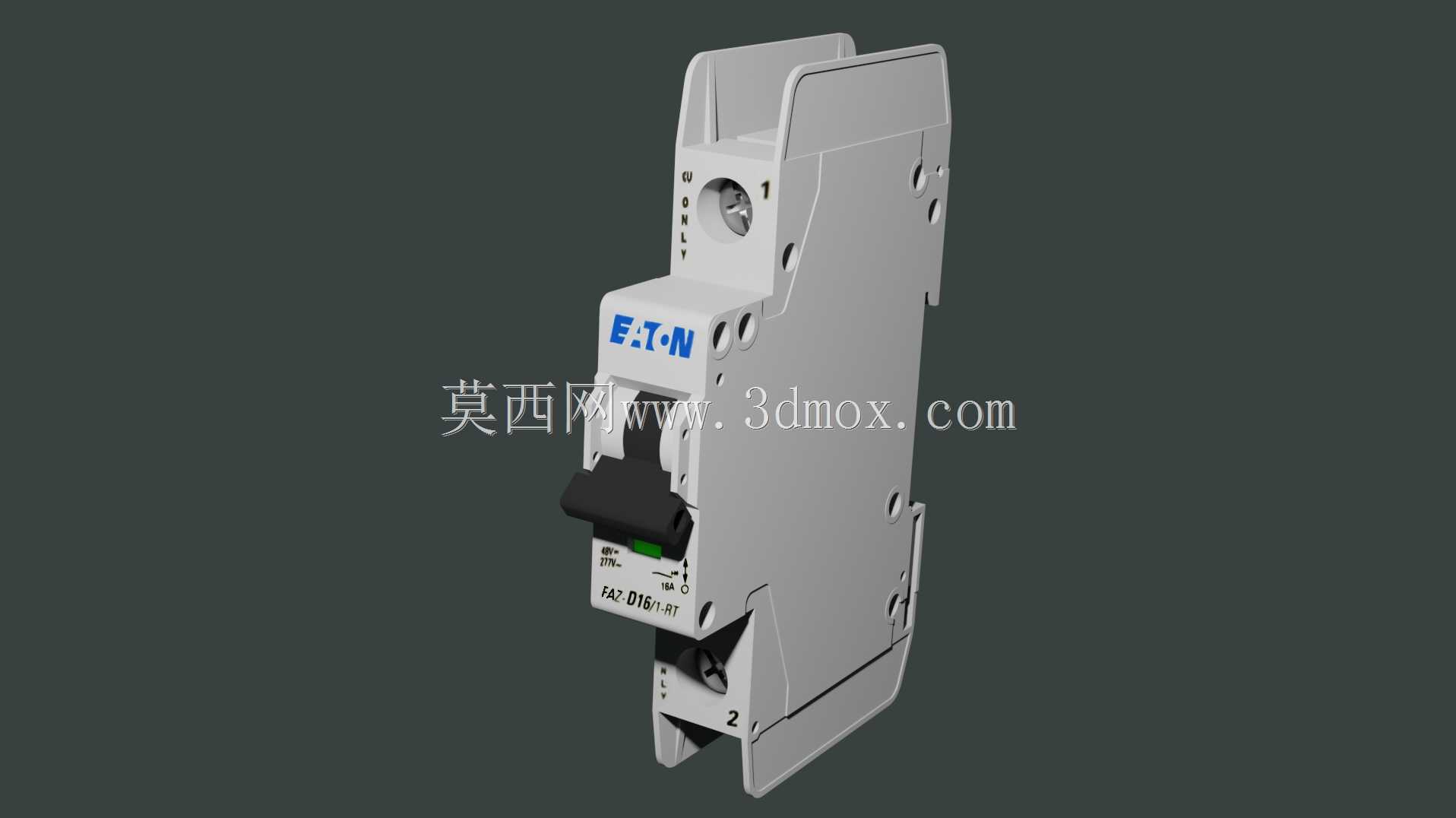

伊顿单极微型断路器工业配电元件

这款单极低压断路器是民用与工业低压配电系统中的核心末端保护元件，主要应用于建筑楼宇配电回路、工业控制柜内支路供电、设备端电源进线等场景，承担线路过载保护、短路瞬时分断以及日常带载分合电路的核心功能，可在回路电流超出额定阈值时快速脱扣切断电源，避免线路过热引发绝缘老化、火情等风险，也能在短路故障发生的毫秒级时间内分断故障电流，保护后端用电设备不受大电流冲击损坏。

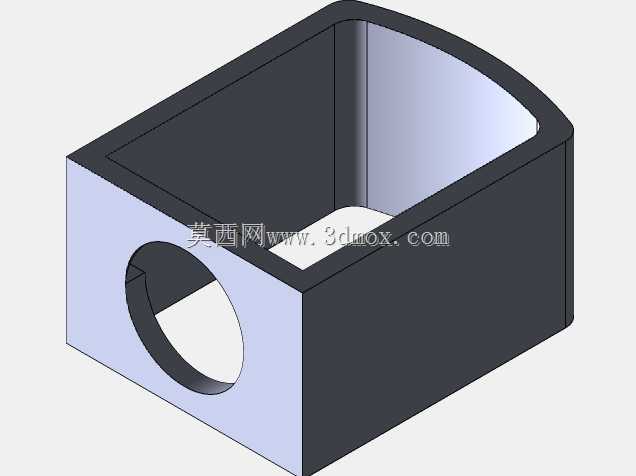

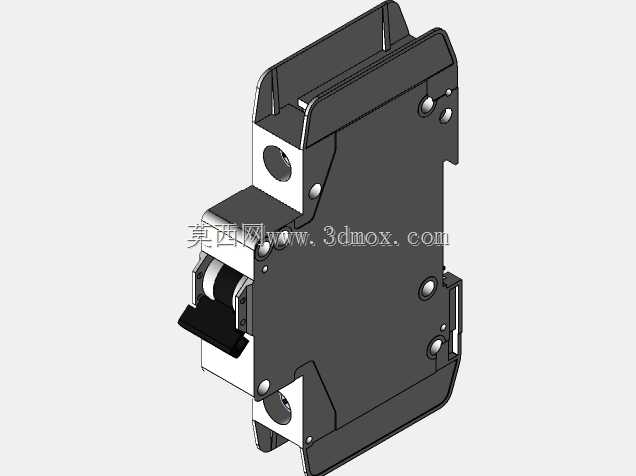

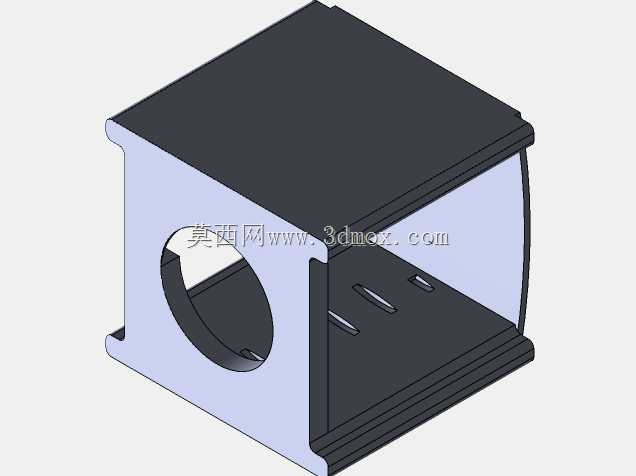

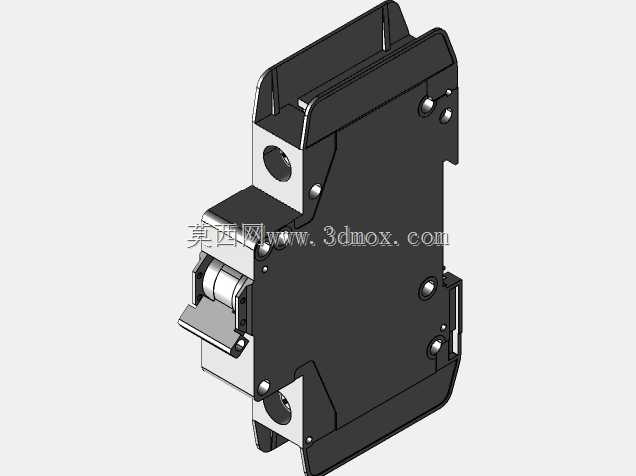

从功能特性来看，这款产品采用热磁脱扣结构，热脱扣单元依托双金属片受热形变特性实现反时限过载保护，电流过载幅度越大脱扣速度越快，匹配线路过载的发热特性；磁脱扣单元则依靠电磁线圈的瞬时吸力实现短路瞬动保护，可在短路电流峰值到来前完成分断，有效限制短路电流对系统的冲击。操作手柄带有清晰的分合位置标识，合闸时手柄处于向上位置，分闸及脱扣时手柄处于向下位置，运维人员可直观判断回路通断状态，手柄旁设置的状态指示窗可进一步确认触点实际位置，避免假分闸带来的触电风险。产品进线端与出线端均采用标准笼式接线端子，适配常规配电导线的压接需求，端子处带有防触电护罩，降低接线及运维过程中的触电隐患。

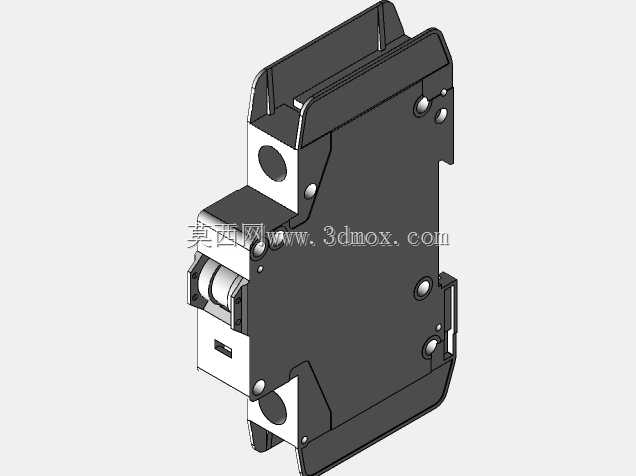

在设计思路上，这款产品严格遵循模数化配电设计规范，整体采用标准导轨安装结构，可直接卡装在行业通用的35mm标准DIN导轨上，无需额外打孔固定，单极产品的宽度采用标准模数尺寸，可与同系列的隔离开关、漏电附件、过欠压保护模块等产品无缝拼接，适配不同回路的保护需求，多回路并排安装时可整齐排布在配电箱内，充分利用柜内安装空间。外壳采用高阻燃、耐冲击的工程塑料材质，可承受分断短路电流时产生的电弧冲击与内部压力，不会出现外壳破裂、飞弧外露等问题，外壳表面的散热筋结构可提升长期工作时的散热效率，降低温升对产品寿命的影响。

从安装边界来看，产品上下端的接线空间预留充足，可适配不同线径导线的弯折与压接操作，安装后与配电箱内母排、相邻元件的安全间隙符合低压配电设计规范要求，不会出现电气间隙不足引发放电的问题，整体外形紧凑，可在狭小的终端配电箱内完成安装，适配家装暗装配电箱、工业明装配电柜等多种安装环境的尺寸要求。
