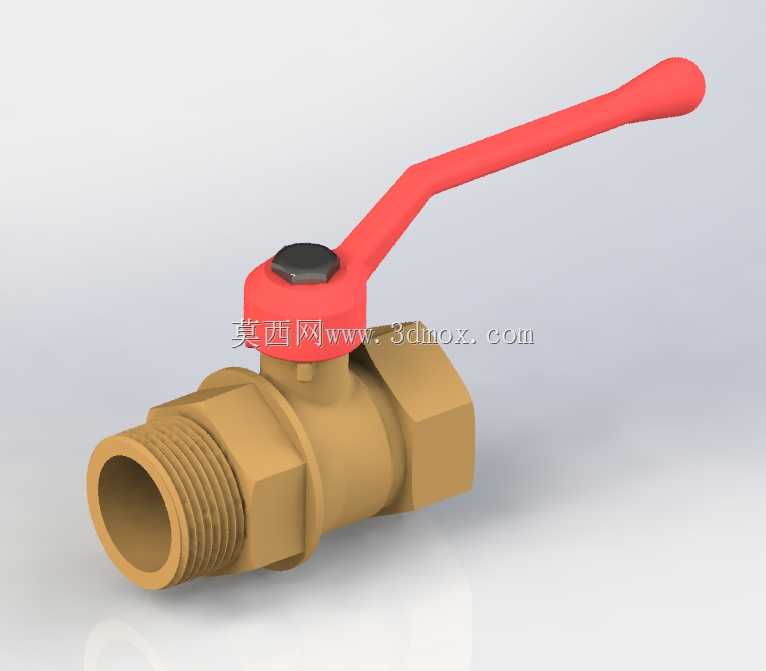

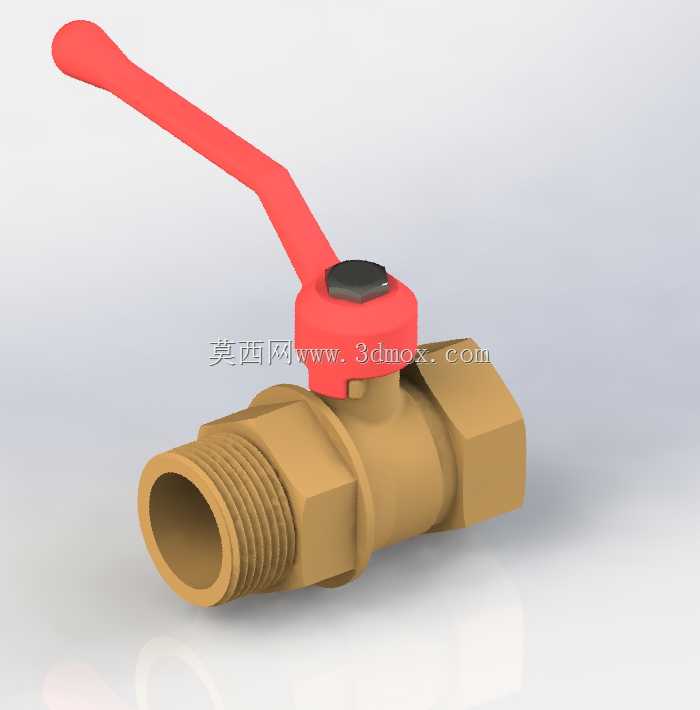

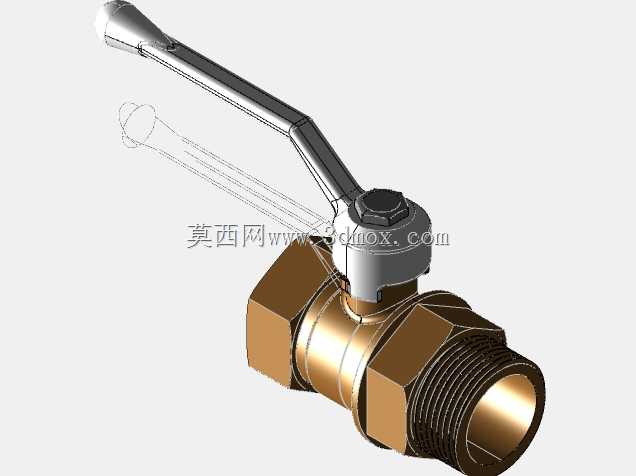

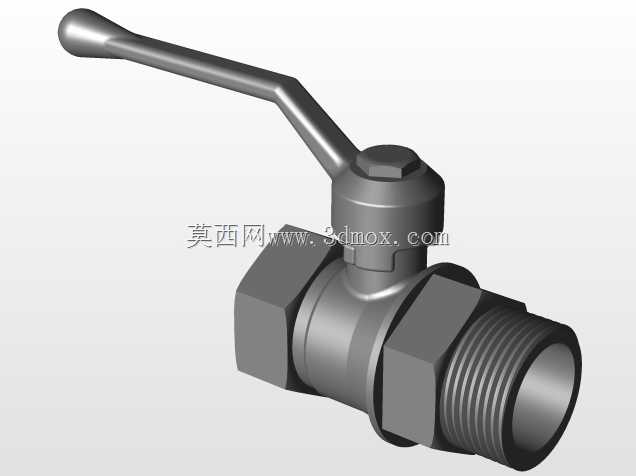

BH-HP型G1内螺纹黄铜手动球阀结构

这款手动球阀主要面向民用给排水、小型暖通循环、低压气动管路、家用净水系统等场景的流体通断控制需求，作为管路系统中最基础的截流元件，它承担着控制管路介质流通与截止的核心作用，相比传统闸阀、截止阀，它的流阻更小、开关行程更短，操作时仅需将手柄扳动九十度即可完成全开或全关动作，日常使用无需反复旋转手轮，操作便捷性优势明显。从功能特性来看，这款球阀采用浮动式球芯结构，密封副依托介质压力实现紧密贴合，在额定工作压力范围内可实现零泄漏截断，球芯采用整球通孔设计，通径与连接螺纹公称尺寸匹配，介质流经时不会产生明显的节流缩径，既可以降低管路的压损，也能减少介质中杂质在阀腔内的淤积，降低长期使用后的卡滞风险。手柄采用加长杠杆式设计，操作力矩更小，即使是管路带压状态下也能轻松完成开关动作，手柄端部做了圆弧过渡处理，操作时不会硌手，手柄与阀杆的连接采用扁方定位结构，可准确传递开关扭矩，同时避免长期使用后手柄与阀杆之间出现打滑松脱的问题。设计过程中充分考虑了民用场景的安装与使用需求，阀体采用黄铜锻压成型，材质本身具备良好的耐腐蚀性与抗水压能力，适配水、低压气体、无腐蚀性弱酸碱流体等多种常见介质，连接端采用标准G1英制直管外螺纹，可直接匹配同规格内螺纹接头、PPR活接、镀锌钢管等常见管路连接件，无需额外定制转换接头，安装适配性极强。外形尺寸方面，阀体整体采用紧凑式六角结构设计，两侧六角夹持位的尺寸完全匹配标准扳手开口规格，安装时可直接用普通活动扳手或开口扳手夹持紧固，无需专用工具，阀杆部位采用多重密封结构，从结构上避免阀杆处的外泄漏风险，顶部的压盖采用标准六角螺母结构，长期使用如果出现密封件磨损，可在不拆卸阀体的情况下直接紧固压盖或更换密封填料，维护成本极低。安装边界上，这款球阀的整体轴向长度适配常规管路的安装间距，手柄扳动时的回转半径经过优化，安装后不会与周边管路、墙面产生干涉，无论是明装管路还是狭小空间内的暗装管路都能适配，手柄表面采用红色包覆处理，既可以提升操作时的摩擦力，也能通过鲜明的颜色快速识别阀门位置与开关状态，日常巡检时可直观判断阀门的通断状态，避免误操作。
