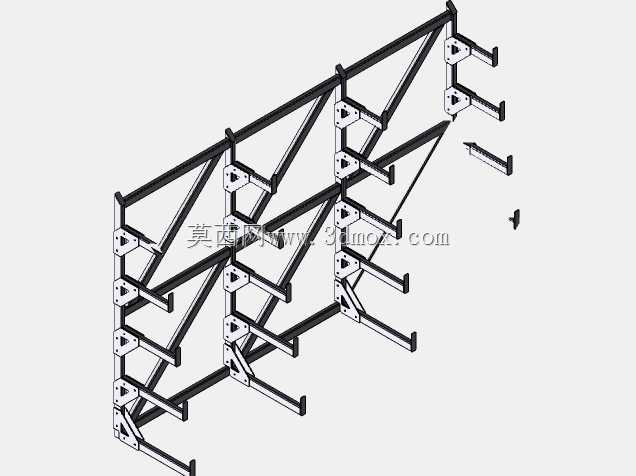

工业组装式三角斜撑型材支撑托架

这款型材支撑托架主要面向工业生产车间的工位物料承托、管线排布支撑、轻型工装挂载等应用场景，可适配生产线旁的工具挂装、小型工件临时存放、气动液压管线分层固定等实际生产需求，也可用于设备外围的防护栏辅助支撑、检测工位的样件放置架搭建，在装配车间、维修工段、仓储分拣区都能找到适配的使用场景。产品整体采用模块化组装设计思路，主框架选用100mm×60mm规格的St37型材作为纵向主梁，搭配同材质10mm厚度的St37板材加工成三角斜撑结构与安装角码，所有连接节点都采用预制角码配合紧固件的拼接方式，无需现场焊接作业，安装人员可根据实际使用需求灵活调整每层托架的安装高度、伸出长度，也可根据现场安装边界的尺寸限制，对主梁型材进行裁切后重新组装，适配不同宽度的安装立面。从结构功能特性来看，三角斜撑的结构设计能够将托架承载的竖向重力有效分解传递到纵向主梁与安装立面，避免悬臂结构长期承重出现的下弯变形问题，每一层伸出的托臂都做了端面钝化处理，避免作业过程中剐蹭操作人员或刮伤工件表面，角码连接位置预留了长条形调节孔，安装时可微调托臂的水平度，保证放置在托架上的工件、工具不会出现滑移掉落的情况。在安装边界方面，该托架整体为贴墙式安装结构，纵向主梁可根据安装立面的高度进行多段拼接，单段托臂的伸出长度可根据挂载需求选择对应规格，安装时仅需在立面预留对应螺栓固定点位即可完成固定，不需要额外做地面支撑，不会占用车间地面的通行与作业空间，整体框架采用开放式的型材结构，自身重量较轻但整体结构强度充足，表面可根据使用场景做喷塑、镀锌等防锈处理，适配潮湿、多粉尘等不同的车间作业环境，日常维护仅需检查连接紧固件的松紧度即可，不需要做特殊的保养作业，能够长期稳定承担工位旁的承托挂载功能，帮助车间优化作业空间排布，减少工具、工件随意堆放带来的作业效率损耗与安全隐患。
