直插式三脚共极双色发光二极管

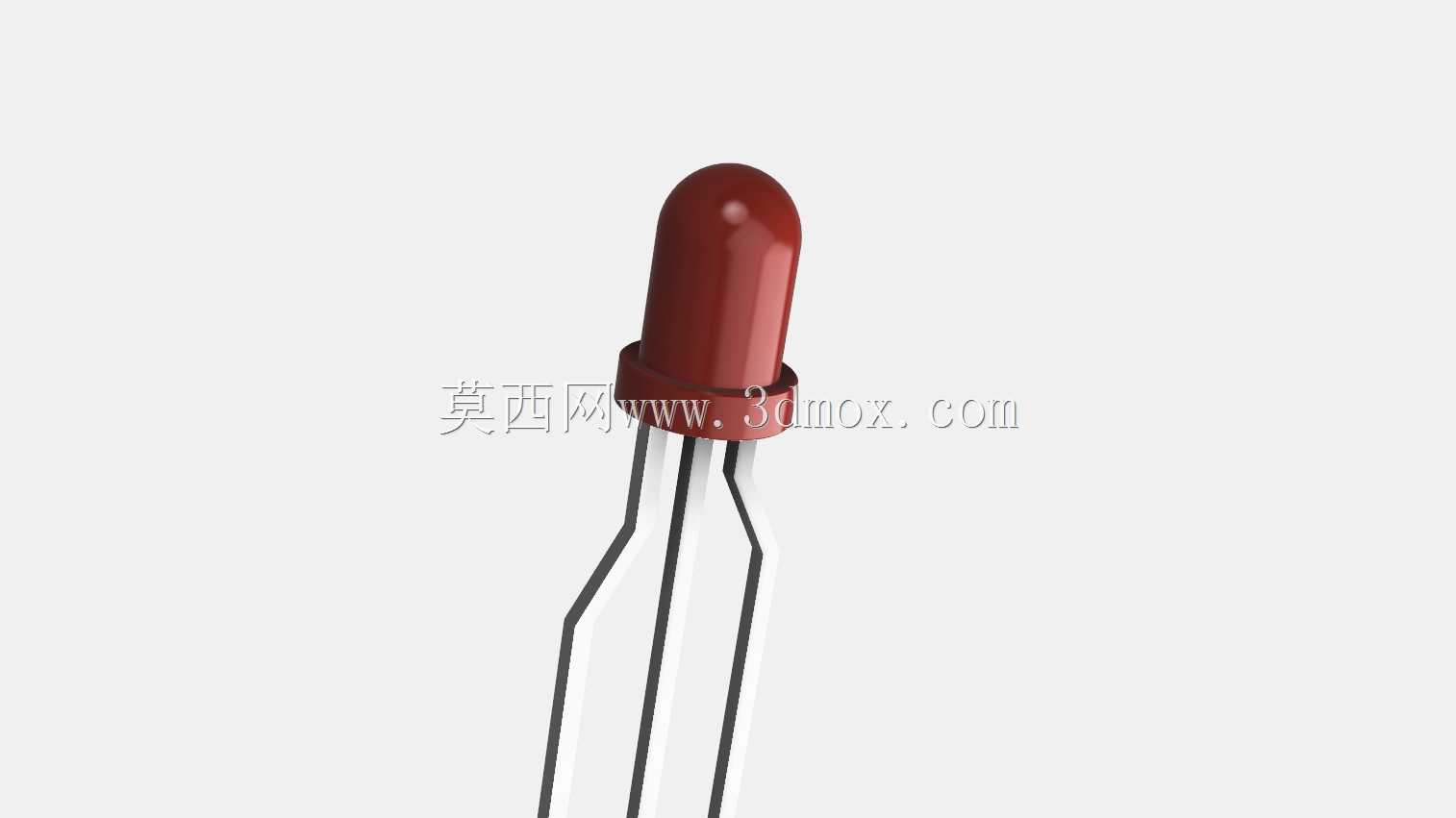

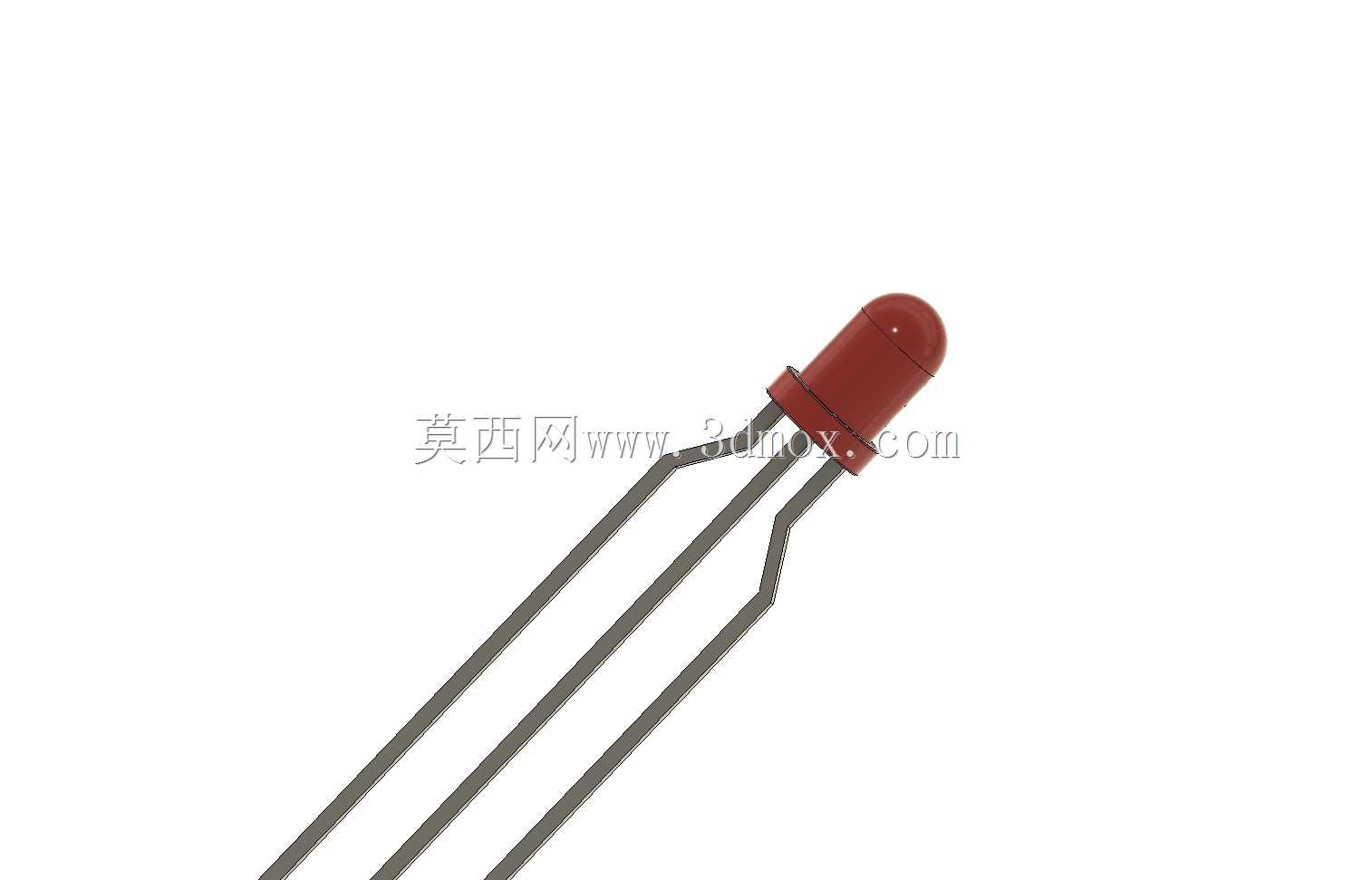

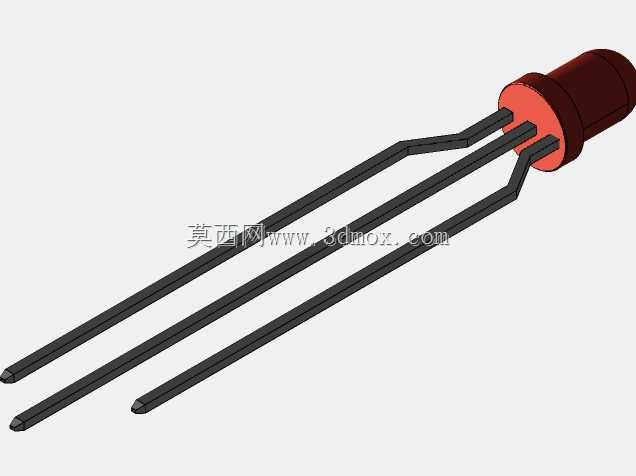

这款直插式三脚双色发光二极管，是电子电路、工控设备、消费电子领域极为常用的基础指示类元器件，广泛应用在电源状态提示、信号告警、功能档位切换指示、小型设备运行状态反馈等场景中，小到家用插排的通电指示灯、充电器的充电状态提示，大到工业控制柜的面板信号指示、家电产品的功能档位标识，都能见到这类元件的身影，它可以在单颗封装内实现两种不同色光的输出，相比布置两颗独立单色LED，能大幅节省PCB板面的安装空间，简化面板开孔布局，降低小型化电子设备的结构设计难度。从功能特性来看，这款元件采用共极引脚设计，三颗引脚分别对应公共极与两个独立发光芯片的电极，通过给不同电极施加正向导通电压，就能分别点亮对应色光的芯片，也可通过电流调配实现混色效果，满足不同场景下的状态区分需求，比如用红色表示故障告警、绿色表示正常运行，无需额外增加元件数量就能实现双状态的视觉提示。在设计思路上，这款模型还原了市面主流通用款直插双色LED的核心结构，顶部采用半透明红色环氧封装透镜，既可以保护内部的发光芯片与键合引线，也能对芯片发出的光线进行适度汇聚，提升正面视角的发光辨识度；引脚采用弯折成型的标准直插结构，引脚间距设置为2.54毫米，完全匹配通用万用板、标准PCB焊盘的孔距规范，能够直接适配常规波峰焊、手工焊接的加工要求，不需要额外定制焊盘尺寸。从外形尺寸与安装边界来看，元件的透镜部分为标准圆柱形结构，直径适配常规3毫米LED的安装开孔尺寸，引脚伸出长度满足常规PCB板焊接后的剪脚、弯折固定需求，安装时仅需要在面板或PCB上预留对应直径的通孔，以及匹配引脚间距的三个焊盘位置即可，透镜顶部突出面板的高度符合常规电子设备的面板设计规范，不会出现突出过高易磕碰、或是凹陷过深可视角度不足的问题。模型还原了元件的真实外形比例与引脚弯折形态，能够直接用于PCB布局的干涉检查、设备面板的装配模拟、电子产品的结构可视化展示，帮助设计人员在方案阶段就确认元件安装后的空间占用情况，避免后续打样出现元件干涉、装配错位的问题。
