四位七段数码显示器件结构设计

四位七段数码显示器件是工业控制、消费电子、仪器仪表领域应用极为广泛的基础人机交互显示部件，核心作用是将电路输出的数字电信号转换为直观可视的阿拉伯数字字符，承担设备运行参数、计数数值、状态编码的可视化输出功能，常见应用场景涵盖工业计数器、温控仪表、电力参数显示面板、小型家电数显模块、实验教学仪器、电子衡器显示单元等，是低成本数字显示方案中普及率最高的器件类型。

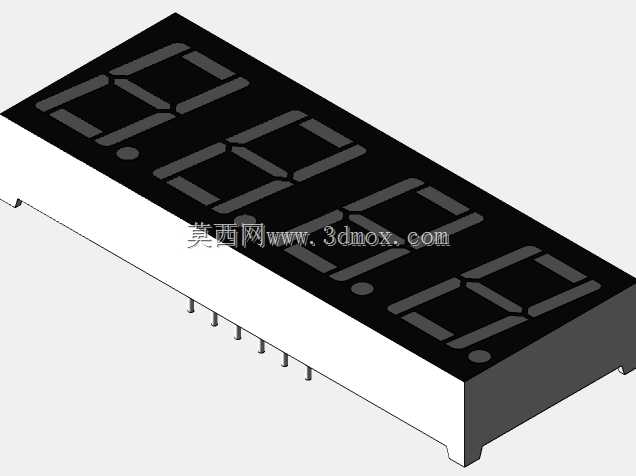

该款四位七段显示器件采用共面直插式封装设计，整体结构分为黑色遮光塑壳、内部七段发光段芯、底部直插引脚三个核心部分，塑壳表面做哑光遮光处理，可有效规避环境光线反射对显示辨识度的干扰，同时避免相邻发光段之间的串光问题，保证每一段发光区域的边界清晰，数字显示无重影、无晕边。器件自带小数点显示点位，每一位数字右下角对应独立的小数点发光段，可满足小数位数值显示需求，适配带精度标识的参数显示场景。

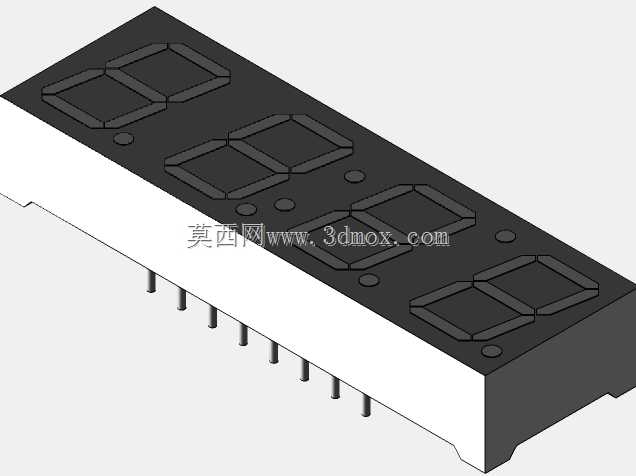

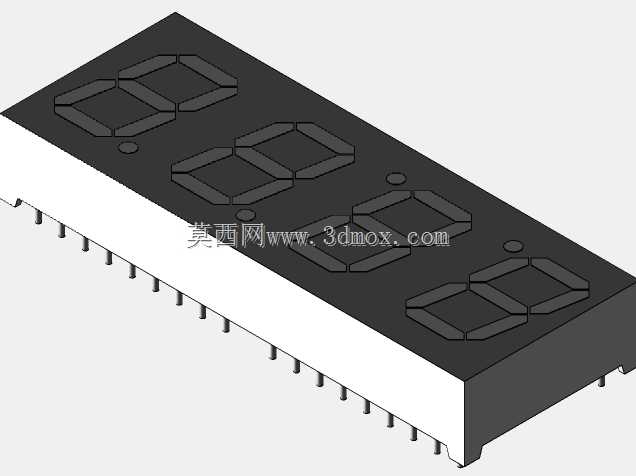

设计过程中优先兼顾PCB板级安装的通用性与兼容性，针对两类主流封装规格做了结构适配：小间距规格采用0.5mm引脚线径，2.54mm标准引脚间距，行间距10.16mm，整体封装外形尺寸为40.18mm×12.8mm，适配紧凑型仪表、小型便携设备的窄空间安装需求；大间距规格同样采用0.5mm引脚线径、2.54mm标准引脚间距，行间距设置为15.24mm，整体封装外形尺寸为50.3mm×19mm，适配大面板显示、高可视距离的工业设备安装场景。两类规格的引脚均采用标准直插排布，引脚长度预留充足的波峰焊焊接余量，可适配常规厚度PCB板的透焊安装要求，安装时仅需在PCB对应位置开设标准引脚过孔即可完成定位，无需额外定制固定结构。

器件的段边采用棱角分明的直角轮廓设计，发光段边缘做齐边处理，点亮后数字笔画锐利清晰，在3-5米的常规观测距离下可快速识别数字内容，无笔画模糊、辨识度不足的问题。塑壳边缘做微小倒角处理，既避免生产组装过程中锐边划伤操作人员，也可减少安装时与面板开孔的卡滞问题，提升组装效率。整体结构设计充分考量了批量生产的装配便利性与使用场景的显示可靠性，可直接适配各类需要四位数字输出的电子设备硬件方案，为硬件开发阶段的结构适配、安装空间校核提供精准的三维参考依据，帮助设计人员提前完成面板开孔定位、PCB布局避让、安装高度校验等结构设计工作，减少硬件打样阶段的适配调整次数。
