十字轴式万向传动连接构件

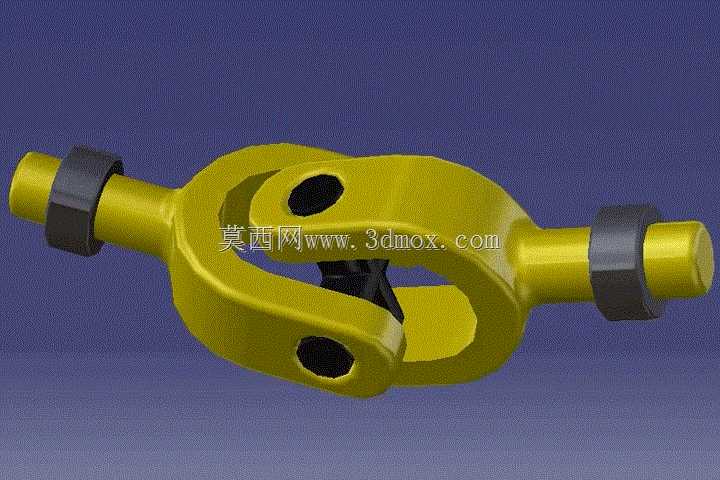

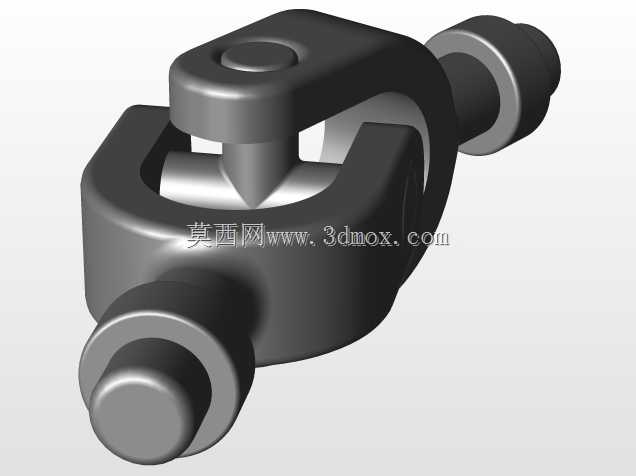

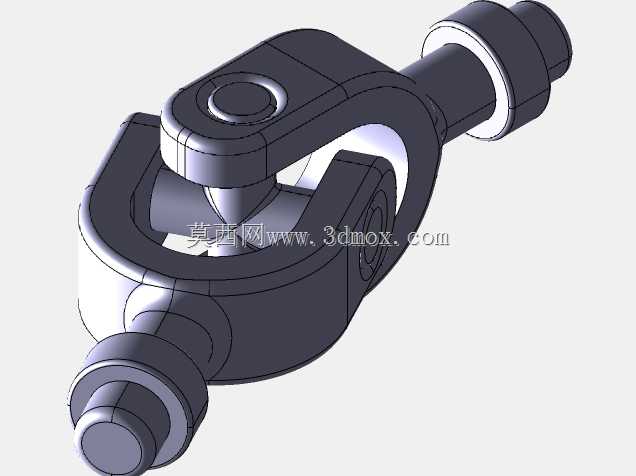

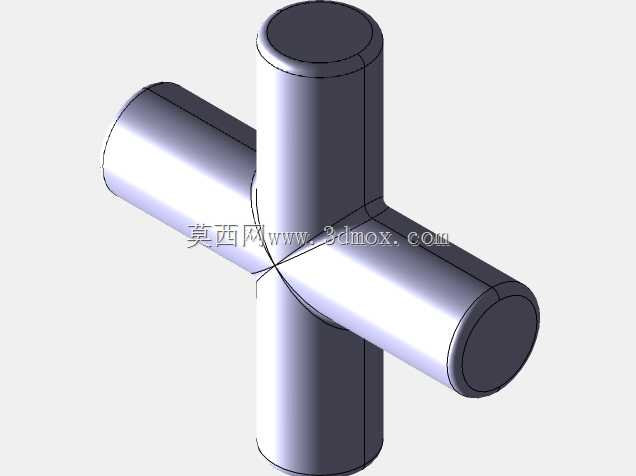

万向节作为机械传动系统中核心的变角度动力传递构件，广泛应用于需要改变传动轴线方向的工况场景，在汽车底盘传动系统、工业机床进给机构、农业机械动力传输单元、工程机械设备传动链路中都承担着关键的连接作用，能够在两轴轴线不重合、存在轴线夹角的状态下，持续可靠地实现扭矩的连续传递，补偿传动过程中因安装偏差、机架形变、工作位移带来的轴线偏移问题，避免传动系统出现卡滞、应力集中、部件过早磨损等故障。本次设计的十字轴式万向节，整体采用对称式叉形接头搭配十字传动块的经典结构，两端的轴头部位预留了标准的连接安装位，配套的锁紧螺母结构可以在对接外部传动轴时实现可靠的轴向固定，防止传动过程中出现轴向窜动脱落的问题。设计过程中首先围绕变角度传动的核心需求，确定十字轴的摆动角度范围，确保在允许的最大轴间夹角下，十字轴与叉形接头的配合面不会出现运动干涉，同时对叉形接头的受力部位做了加厚处理，匹配传动过程中交变扭矩的载荷要求，避免大扭矩传递时叉臂出现形变断裂。在外形尺寸与安装边界的设计上，两端轴头采用统一的直径规格，能够适配同系列标准直径的传动连接轴，整体径向最大尺寸控制在合理区间，安装时不需要为部件预留过大的径向避让空间，可适配布局紧凑的传动舱体结构；轴向总长度在满足十字轴摆动行程的前提下做了优化，尽可能缩短传动链路的轴向占用尺寸，适配不同安装空间的设备布局需求。结构配合上，十字轴与叉形接头的连接孔位采用高精度的配合公差设计，既保证转动过程的灵活顺畅，又能减少配合间隙带来的传动冲击，降低工作过程中的噪音与部件磨损。两端的锁紧结构采用六角螺母形式，安装时可使用通用扳手完成锁紧操作，不需要专用工装，日常维护拆装十分便捷。整体结构兼顾了大扭矩传递能力、变角度传动适应性与紧凑的安装尺寸，能够在多类存在轴间夹角的动力传输场景中稳定工作，有效解决非同轴状态下的动力传递难题，提升传动系统的布局灵活性与运行可靠性。
