自动钻攻套丝动力头结构三维设计

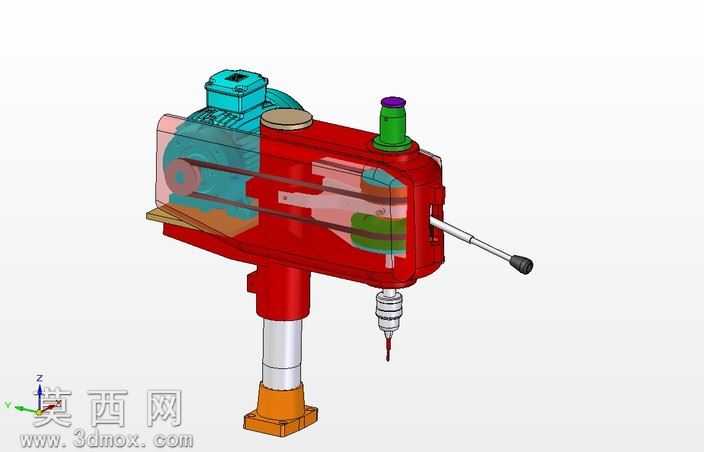

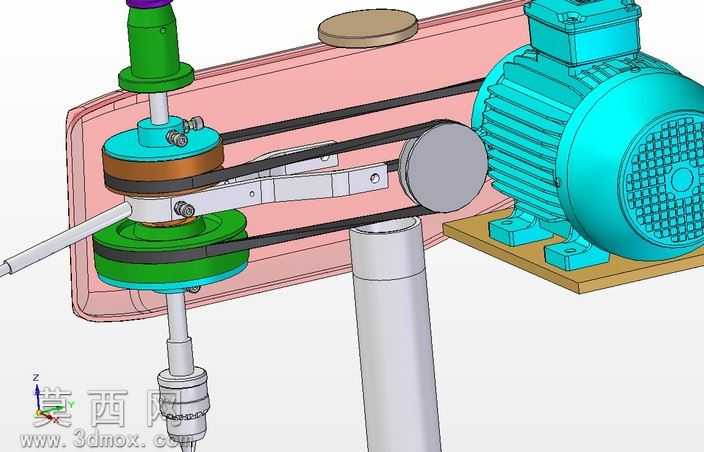

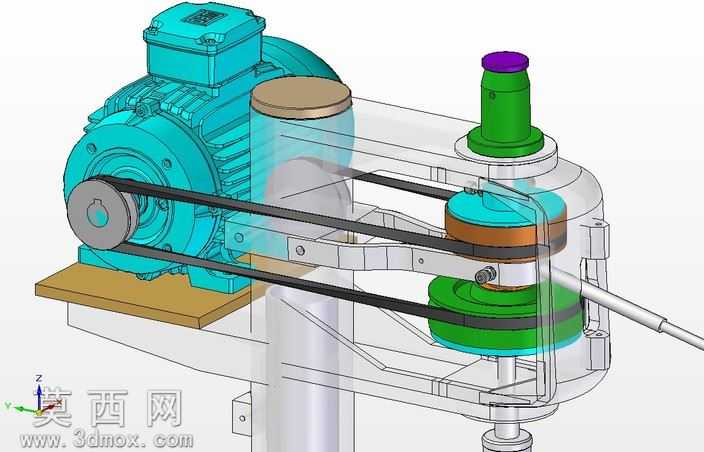

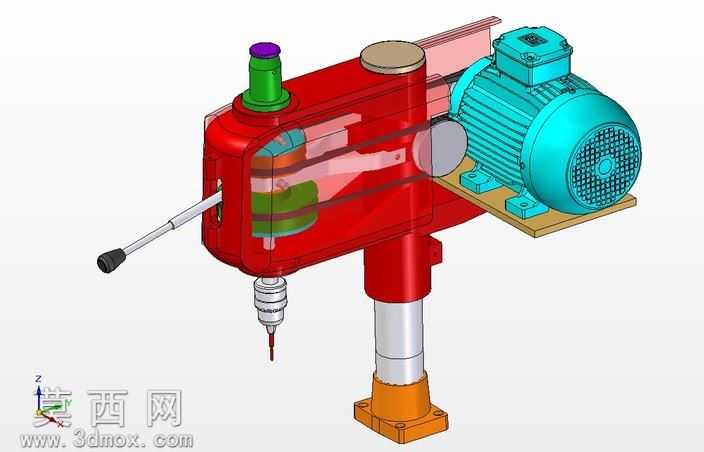

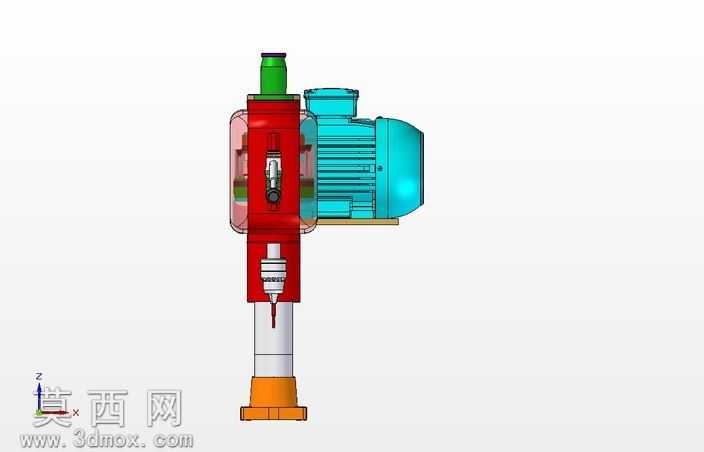

本模型为自动钻套丝动力加工单元，采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械加工设备的实际装配逻辑，对各功能模块进行独立零件建模后按装配约束完成整体组合，可清晰展示设备的内部传动与外部结构布局。模型主体分为驱动单元、进给传动单元、工作执行单元三个核心部分，驱动侧采用卧式电机安装结构，建模时还原了电机壳体的散热筋结构、接线端与安装法兰的细节特征，材质渲染上电机壳体采用哑光青蓝色工程漆质感，端盖部分做金属磨砂处理，还原工业电机的真实外观质感。主体传动箱体采用立式柱状结构，外部壳体做半透明渲染处理，可直观展示内部的传动轴、进给凸轮、行程限位结构的装配关系，壳体材质采用半透红色工程塑料质感，既区分了不同功能部件，也能清晰呈现内部传动路径。执行端部分从上至下依次设置了行程调节段、主轴输出段、刀具装夹段与导向底座，建模时还原了刀具夹头的锁紧结构、导向套的台阶定位特征，底部安装底座做橙色防滑漆面渲染，与主体红色结构形成视觉区分，便于识别安装定位区域。设计过程中重点考量了自动进给的行程匹配关系，电机输出轴与主轴的传动连接采用齿轮传动结构建模，进给机构采用气动与机械复合进给的逻辑设计，可实现钻孔、套丝工序的自动切换进给，各部件的配合公差在建模时按通用机械加工装配要求预留了合理间隙，导向部位做了同轴度约束设置，保证主轴运动的同轴度精度。模型在渲染阶段对不同材质做了区分处理，金属加工面做亮面金属质感处理，密封件做黑色橡胶质感，紧固件做镀锌亮银质感，各部件的色彩区分既符合工业设备的常规配色逻辑，也能让查看者快速区分不同功能模块，清晰理解设备的工作原理与结构组成。
