办公用纸气动辊式进纸机构三维设计

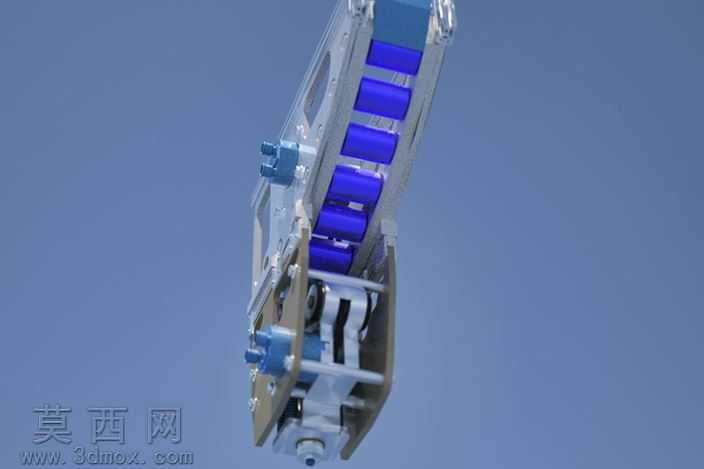

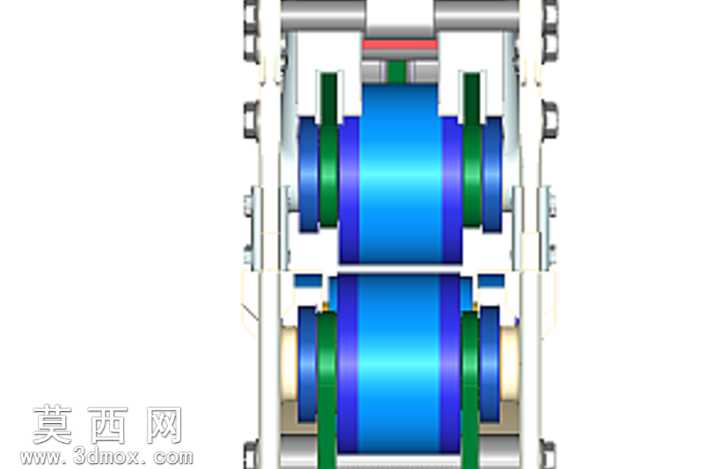

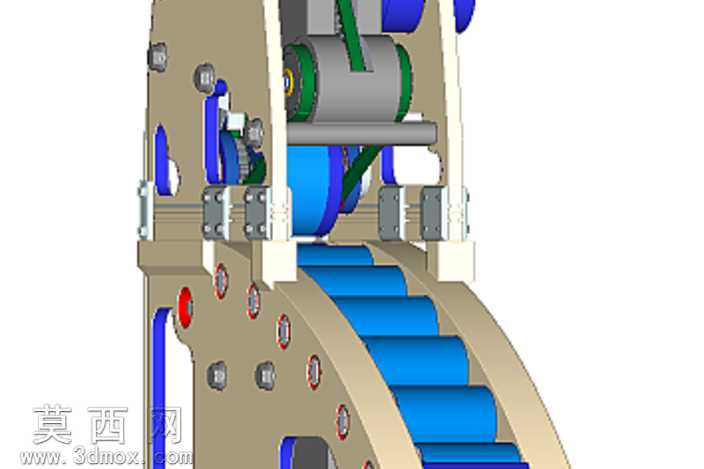

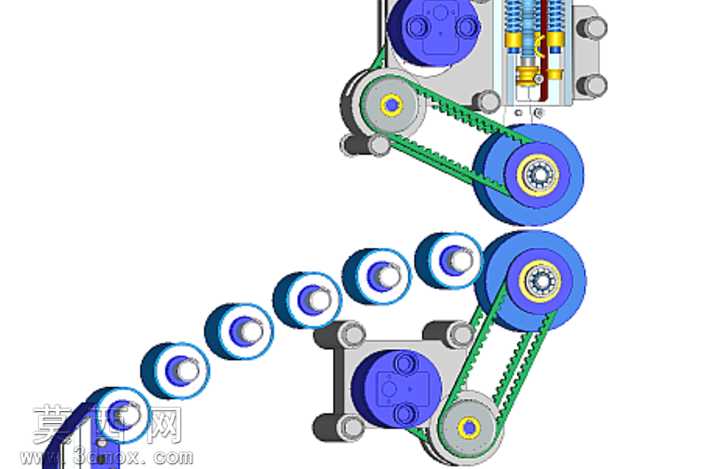

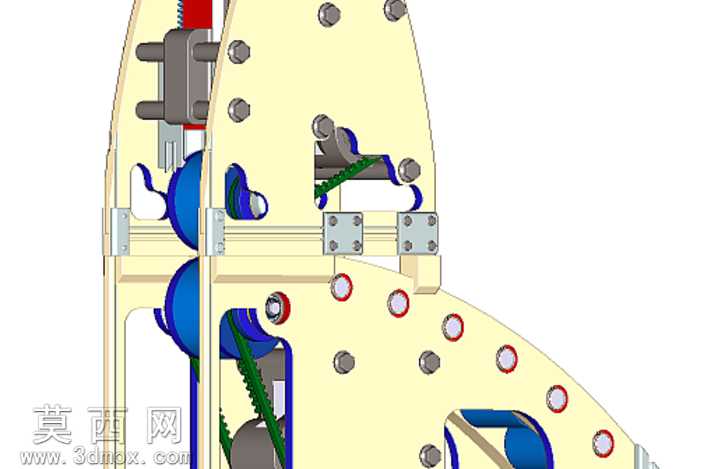

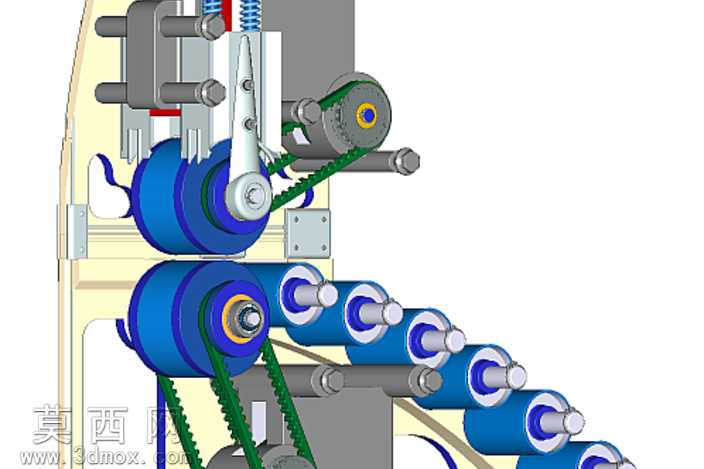

本模型为办公用纸处理场景下的气动辊进纸组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处辊轴、支撑框架、气动驱动连接件的尺寸进行精准约束，确保各部件装配无干涉。模型主体采用上下对称双辊组布局，上下两排辊轴均设置了多段不同直径的辊轮结构，外层辊轮做了限位凸缘设计，可对不同幅面的纸张侧边进行导向约束，避免进纸过程中出现纸张偏移、歪斜的问题；中间主辊采用大直径辊面设计，增大与纸张的接触面积，保证进纸过程的摩擦力均匀稳定。材质渲染方面，主辊面采用哑光蓝色橡胶材质模拟真实进纸辊的防滑胶层，侧边限位辊采用深绿色硬质工程塑料材质，外部支撑框架采用银灰色金属材质还原钣金机架的金属质感，气动连接部件采用亮银色金属材质表现气缸活塞杆的光洁表面，不同材质的粗糙度、反光度参数均经过调试，渲染效果可清晰区分各功能部件，直观展现组件的结构层次。结构设计上，该组件依托气动驱动实现辊组的压合与转动，上辊组预留了气动升降的活动间隙，可根据纸张厚度自动调整辊间压力，既可以适配薄型打印纸的平稳输送，也能满足厚型卡纸、铜版纸的进纸需求；辊组两端采用对称式支撑侧板固定，侧板上预留了轴承安装位与调节滑槽，可对辊轴的平行度、辊间间隙进行微调，保证长期使用后的进纸精度。设计思路围绕办公纸品进纸工序的核心痛点展开，摒弃传统纯机械弹簧压合的结构，采用气动施压的方式让辊面压力更均匀可控，减少纸张压痕、卡纸、进纸歪斜等常见故障，多辊分段式的布局可实现纸张的平稳输送，避免单组辊轮输送时出现的纸张褶皱问题，整体结构紧凑，可直接集成到打印机、复印机、折纸机等各类办公用纸处理设备中，作为核心进纸功能模块使用。建模过程中对所有活动部件均设置了合理的运动约束，可模拟辊组转动、上辊气动升降的完整动作过程，清晰展现进纸工序的工作原理，各零部件均做了独立建模处理，可直接导出用于工程图生成、结构仿真分析或后续的加工制造参考。
