小型全彩OLED显示模块结构设计

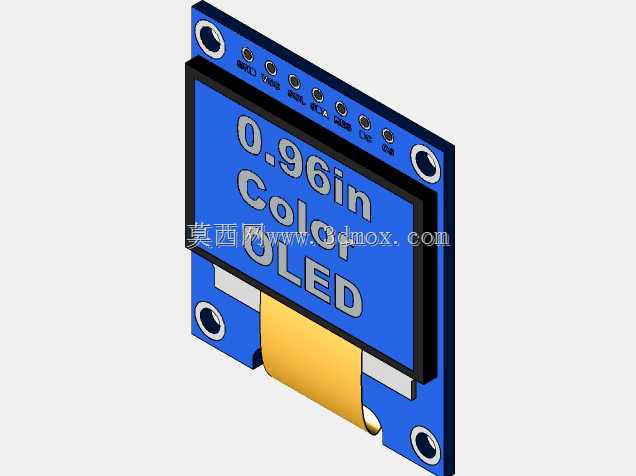

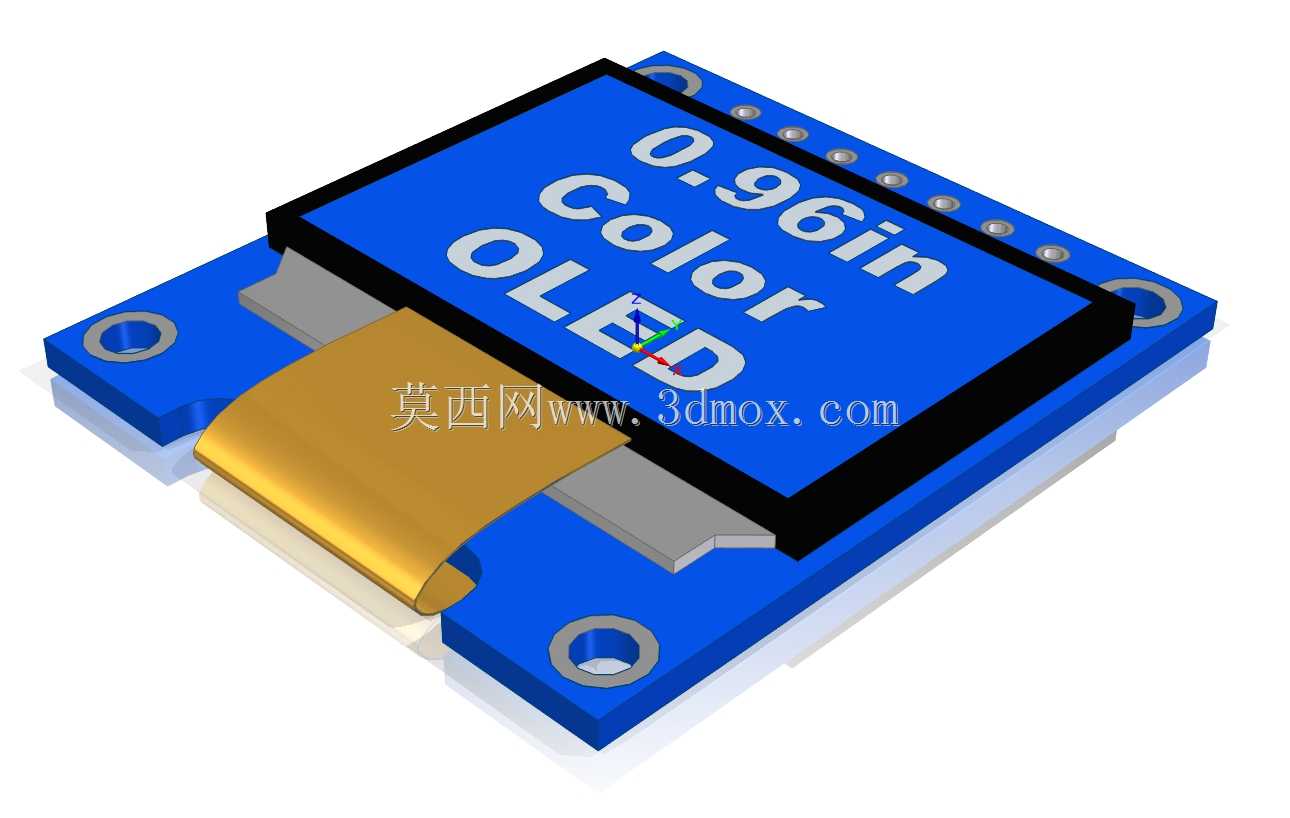

这款小型全彩OLED显示模块，是面向便携电子设备、小型智能终端、嵌入式开发场景设计的显示组件，在实际应用中可承担设备状态可视化、参数数值展示、简易交互界面输出的核心作用，常见于手持检测仪器、可穿戴智能设备、小型工控终端、开源硬件开发板配套显示单元等场景，能够在有限的设备空间内实现高对比度的彩色画面输出，相比同尺寸LCD模块具备自发光无需背光源、响应速度快、可视角度大的应用优势。从产品功能特性来看，该模块采用全彩OLED显示面板，能够实现多色彩的内容显示，支持基础的文字、图标、简易图形的渲染输出，模块集成了驱动电路与连接引脚，使用者仅需通过对应通讯接口完成接线与驱动配置，即可快速点亮屏幕实现显示功能，无需额外搭建复杂的外围驱动电路，大幅降低了终端设备的显示部分开发难度。在设计思路上，这款模块采用板载集成式布局，将OLED显示面板、柔性连接排线、驱动电路、安装固定结构全部整合在一块蓝色PCB基板上，面板通过金色柔性排线与基板电路实现电性连接，既保证了信号传输的稳定性，也通过柔性排线的缓冲特性降低了组装过程中面板损坏的风险；PCB基板四角设计了金属化安装孔，能够通过螺丝直接将模块固定在设备壳体或者内部安装支架上，安装孔的位置经过精准排布，避开了板上的电路走线与焊点，保证安装固定时不会损伤电路结构。从外形尺寸与安装边界来看，该模块整体结构紧凑，显示区域占据了基板上方的核心位置，基板边缘预留的引脚区域用于和主控电路实现连接，整体厚度较薄，能够适配内部空间局促的小型电子设备；安装孔的孔径与孔位间距符合常用小型电子模块的通用安装规格，能够兼容多数开源硬件项目的安装位设计，模块整体外轮廓无突出的尖锐结构，组装时不会与设备内部的其他元件产生结构干涉，柔性排线的弯折区域预留了足够的弯曲半径，在组装过程中可以根据设备内部的走线需求调整排线走向，不会因为弯折导致排线内部线路断裂。在结构细节设计上，显示面板边缘做了黑色封边处理，既能够固定面板与基板的相对位置，也可以遮挡面板边缘的非显示区域，提升模块整体的外观整洁度；PCB基板上的焊点排布整齐，引脚间距统一，既支持直插式焊接连接，也可以通过对应的排座实现插拔式连接，方便设备的组装与后期维护更换。
