吊具式托盘起重搬运叉结构设计

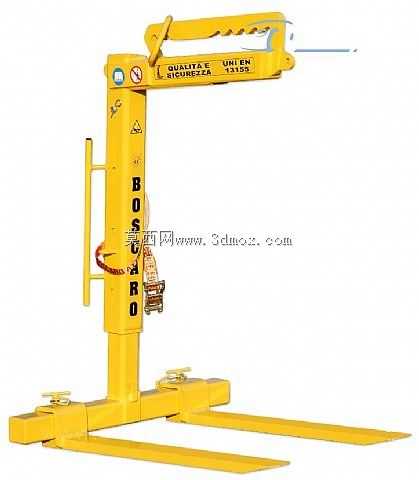

这款吊具式托盘搬运装置，主要适配车间、仓储堆场、港口货区等场景下的托盘货物吊装转运作业，可直接配合行车、起重机吊钩使用，解决常规叉车无法覆盖的高位吊装、跨区域长距离吊运托盘货物的作业需求，尤其适合厂房内跨工位重型托盘物料转运、货场堆垛高位存取、敞车装卸托盘货件的作业场景，无需额外配置属具即可快速完成带托盘货物的起吊转移，大幅降低窄通道、高位作业区的物料转运难度。

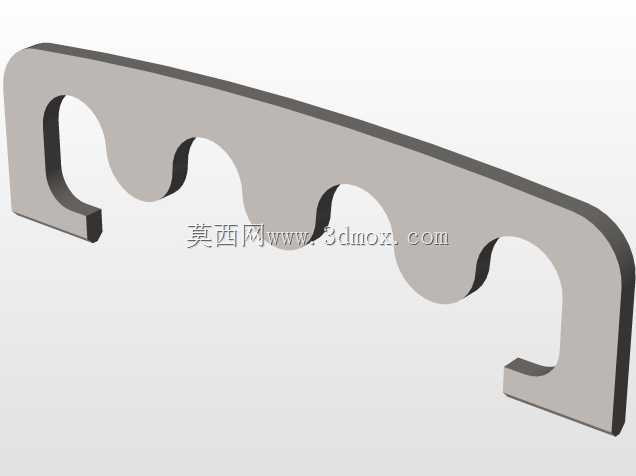

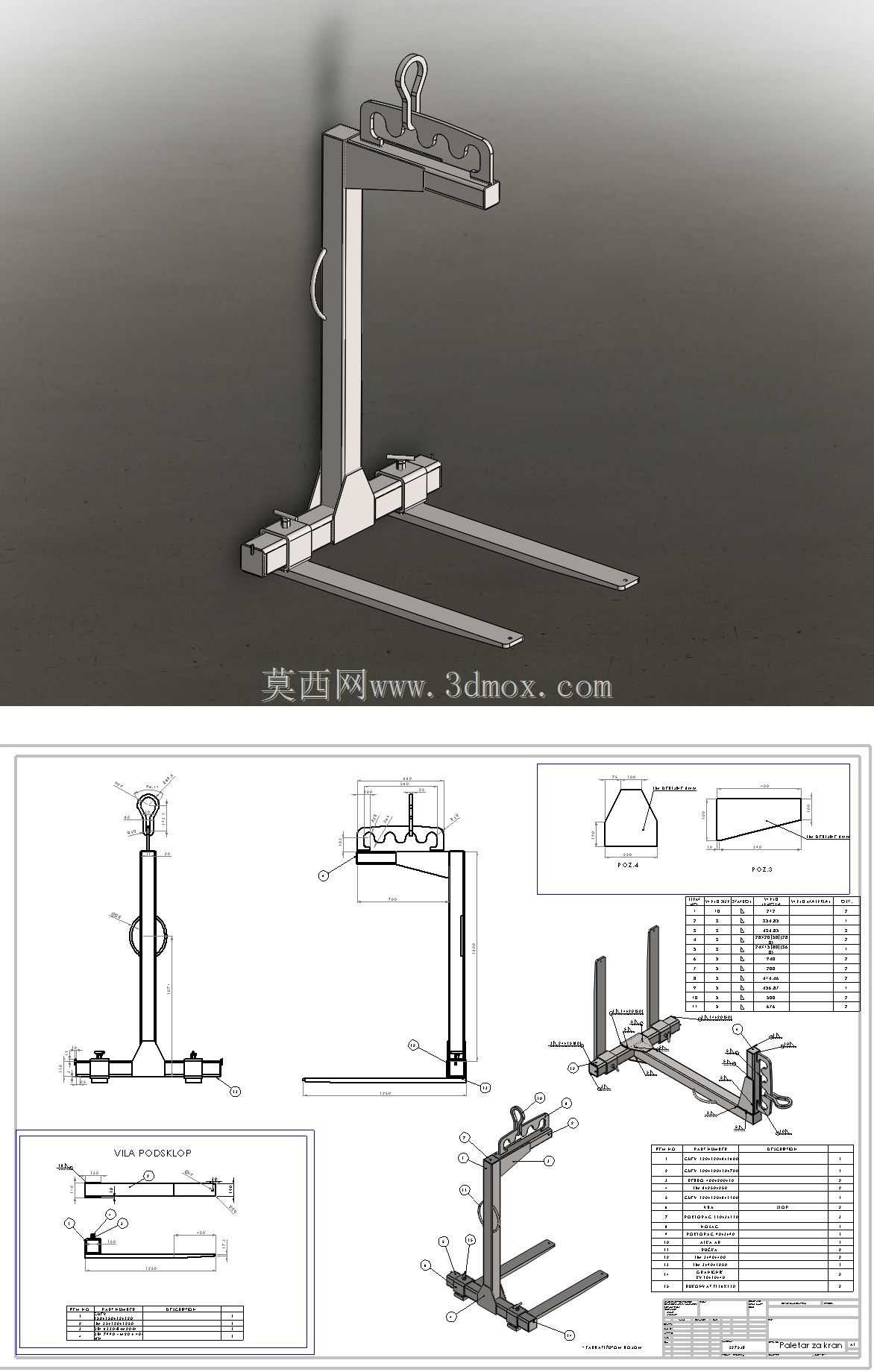

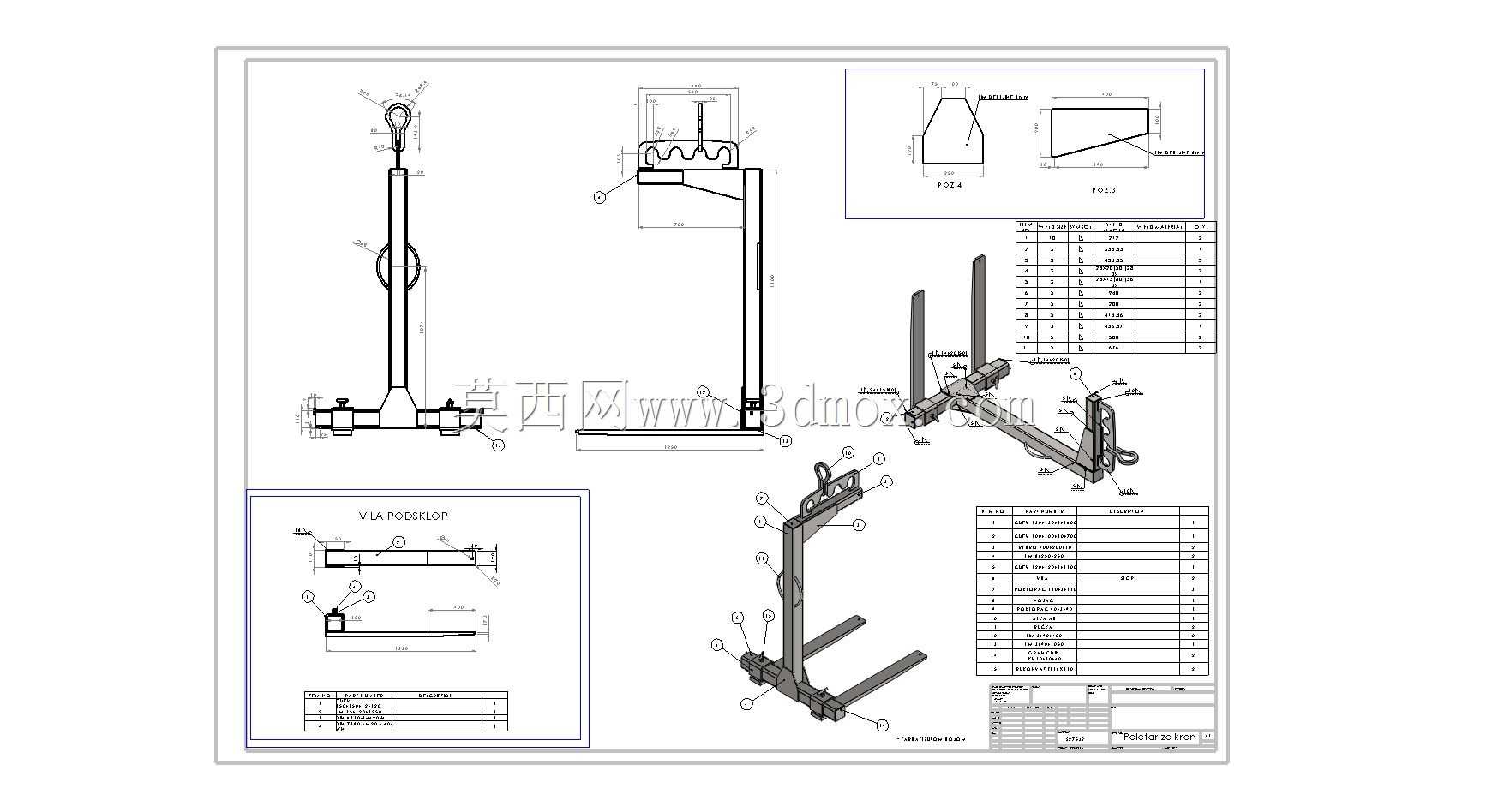

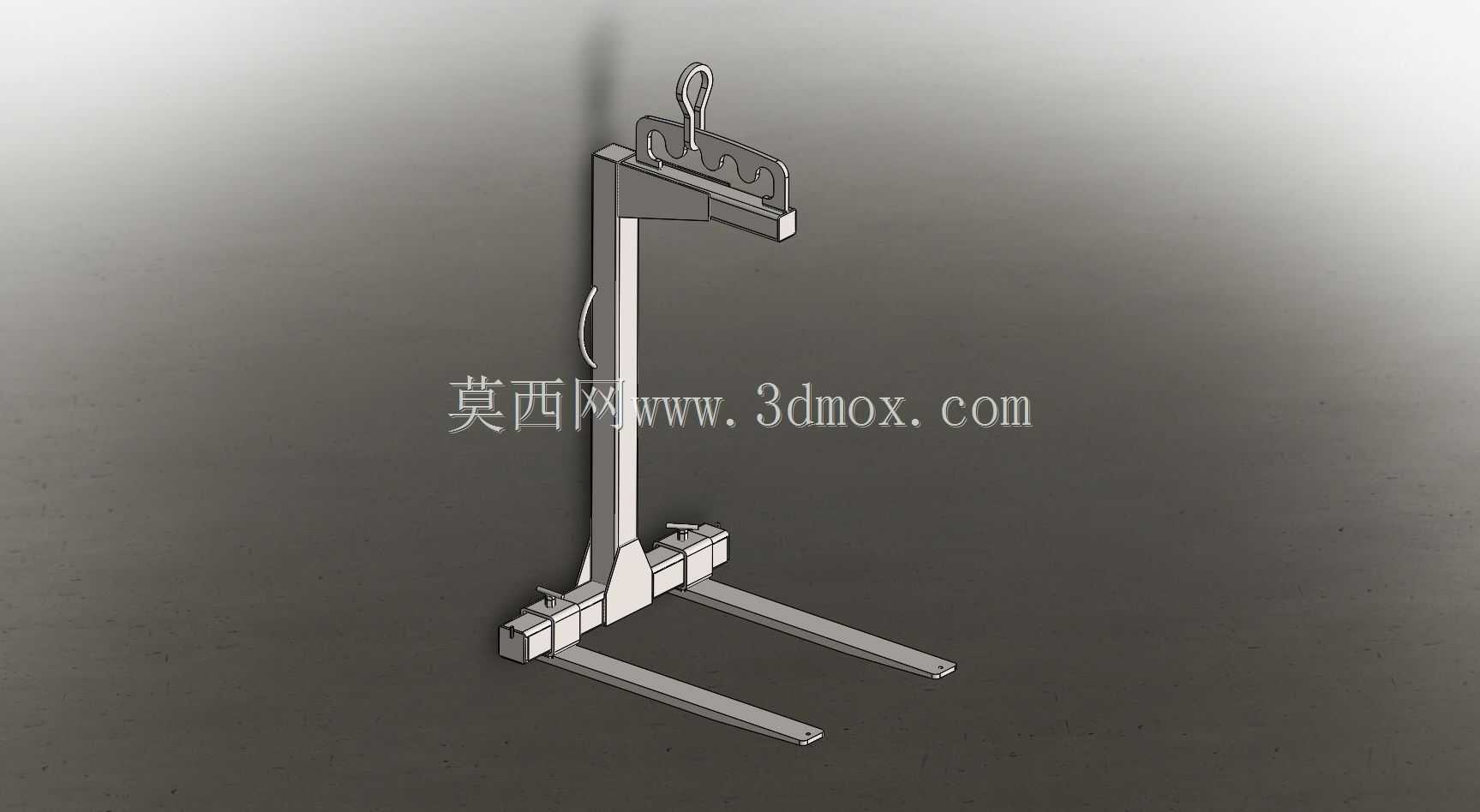

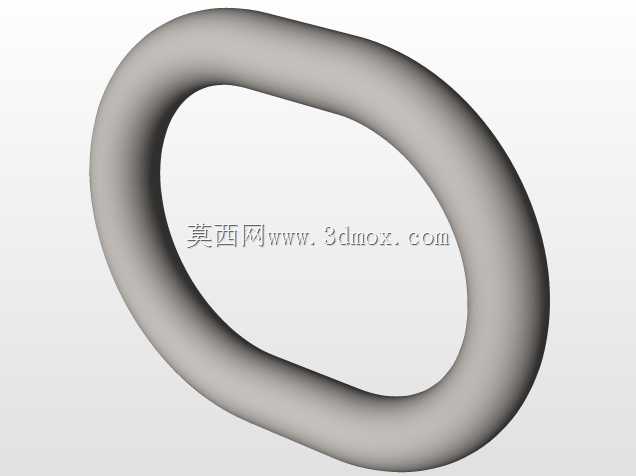

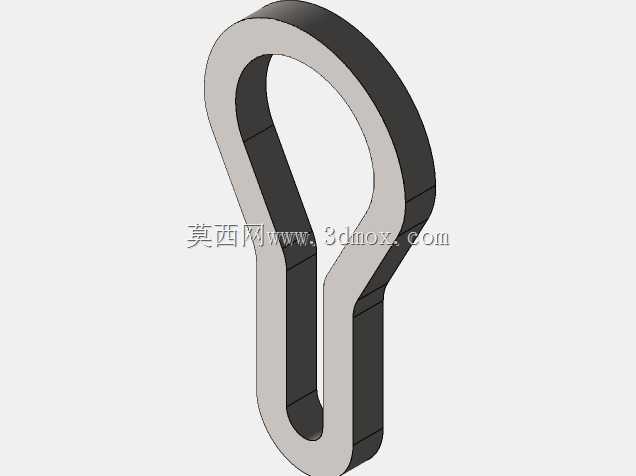

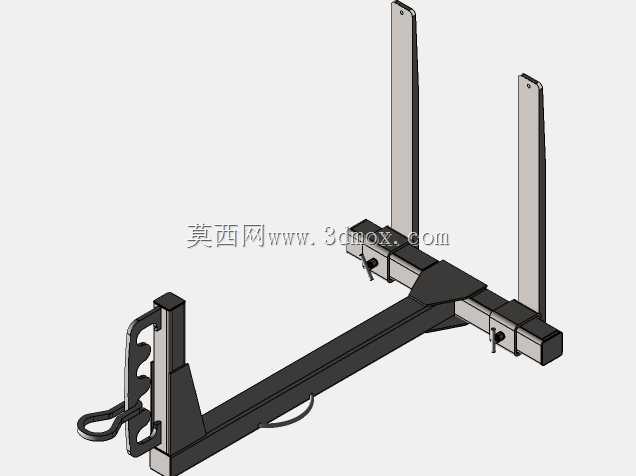

装置整体采用C型悬臂叉架结构，上部设置与起重吊钩匹配的吊点结构，吊点位置经过重心配平计算，起吊后叉臂可始终保持水平状态，避免托盘倾斜滑落；架体侧面额外设置辅助吊环，可配合揽风绳在吊运过程中控制货件摆动，适配有风的室外堆场作业需求。下部为平行布置的双叉臂结构，叉臂间距符合标准联运托盘的叉孔尺寸要求，可直接插入常规木托盘、塑料托盘、钢制托盘的叉取位，叉臂端部做倒角导向处理，对位时无需反复调整即可顺畅插入托盘叉孔，减少对位等待时间。架体与叉臂的连接位置设置加强筋结构，可均匀分散起吊时的载荷应力，避免长期重载作业出现结构变形。

设计过程中优先考虑作业安全性与通用性，整体结构采用低重心布局，吊点与载货重心处于同一垂直线上，额定载荷下起吊无前倾侧翻风险；叉臂上表面做防滑处理，与托盘接触时可增大摩擦力，减少急停、起升过程中的托盘滑移问题。架体的垂直立柱高度匹配标准托盘的堆码高度边界，不会干涉托盘上层码放的货物，可适配多层堆垛托盘的整体吊运需求。整体安装无需额外固定结构，使用时直接将上部吊点挂入起重机吊钩即可投入作业，闲置时可直接立放于地面，占用仓储空间极小，叉臂底部设置支撑脚，立放时可保持架体稳定，不会出现侧倒问题。该装置可覆盖绝大多数常规规格托盘的吊运需求，作业时无需人工辅助捆绑托盘，仅需对位插入叉孔即可完成起吊准备，相比传统吊带捆绑吊运的作业方式，可缩短单趟作业的准备时间，同时避免吊带挤压货物造成的包装破损问题，适合机械加工车间、成品仓储区、物流中转场站的日常托盘货件转运作业。
