手摇式齿轮传动绞车结构设计方案

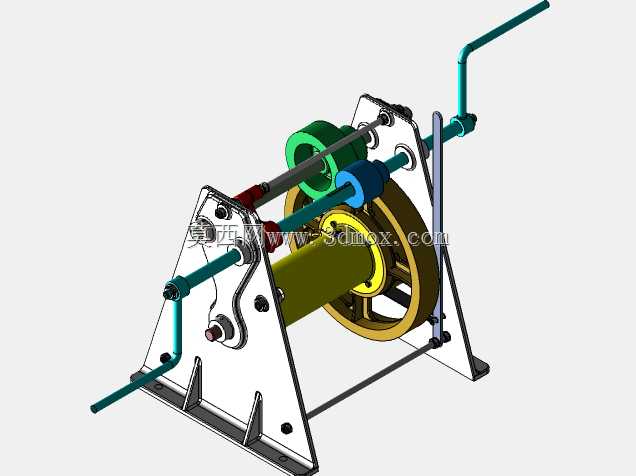

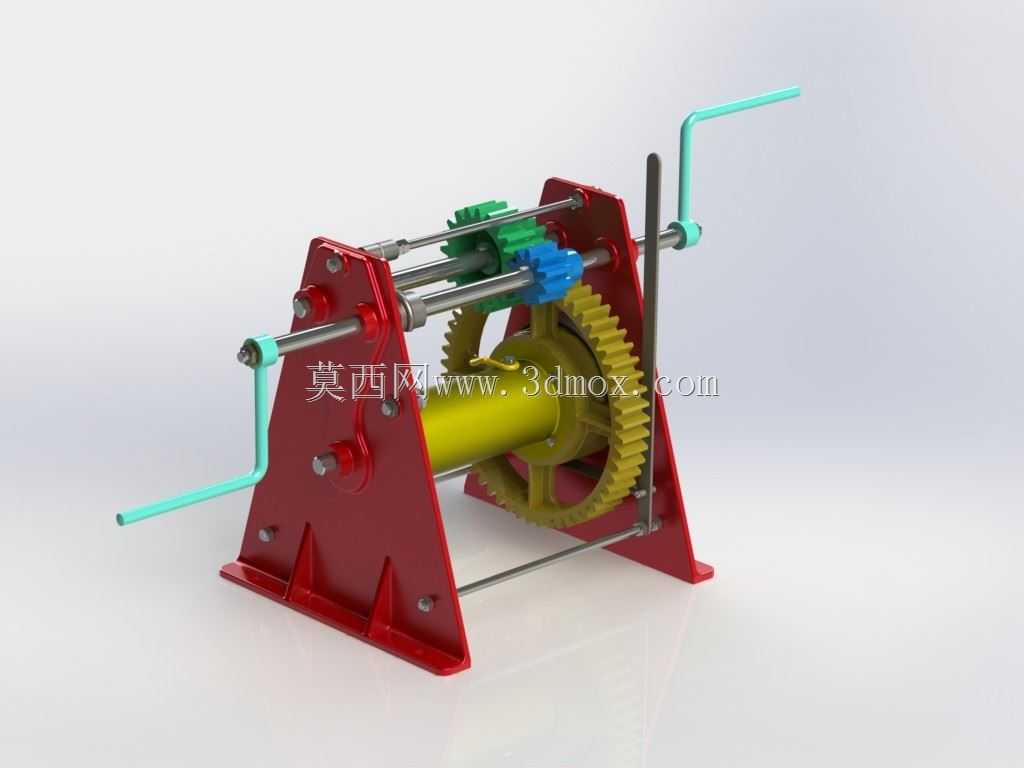

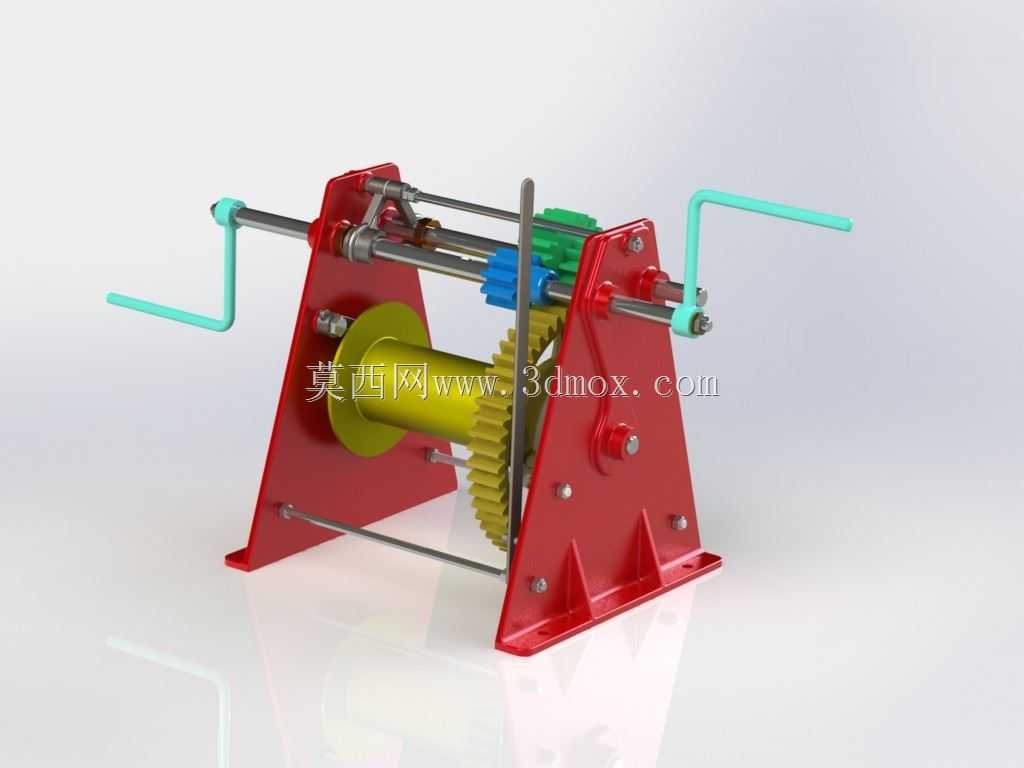

这款手摇式齿轮传动绞车主要面向无电力供应的野外作业、小型设备安装、轻型物料牵引、临时起重固定等场景，在山地物资转运、户外施工临时牵拉、小型设备就位调整、农用轻型物料吊装、船舶系泊辅助牵拉等场景中都能发挥稳定作用，无需外接动力源，依靠人力即可完成额定载荷内的牵引与收卷作业，适配复杂无供电的作业环境，弥补动力设备无法进场作业的空白。设备核心采用多级齿轮减速传动结构，输入端为双侧布置的手摇曲柄，操作人员可根据作业站位选择单侧或双侧施力，通过滑移齿轮组实现不同传动比的切换，匹配不同载荷下的施力需求，轻载工况下可切换至高速档位快速收卷绳索，重载工况下切换至低速大传动比档位，降低操作人员的施力强度，输出端为带限位挡边的卷筒，可有序收纳绳索避免乱绳卡滞，支架采用三角支撑式焊接结构，底部预留安装固定孔位，可通过螺栓固定在作业平台、钢结构基座或地面预埋件上，保障作业过程中的结构稳定性。设计过程中优先考虑手动作业的操作舒适度与传动效率，齿轮副采用渐开线圆柱齿轮啮合形式，传动过程平稳无卡滞，啮合间隙控制在合理区间，既避免反向传动自锁失效，又减少传动过程中的空程量，手摇曲柄的长度经过人机工程校核，匹配成年人手臂施力的最优力矩范围，降低长时间操作的疲劳感，支架两侧的支撑板采用加厚板材冲压成型，搭配加强筋结构提升整体抗扭刚度，避免重载作业时支架出现形变影响齿轮啮合精度。外形尺寸方面，整体结构紧凑，横向安装边界适配多数临时作业平台的安装尺寸，卷筒的容绳量可满足常规短距离牵引的绳索收纳需求，双侧曲柄的转动半径预留足够操作空间，避免作业过程中曲柄与周边固定结构发生干涉，齿轮组外部无多余外凸结构，可适配加装简易防护外罩的拓展需求，整体结构无复杂精密部件，日常维护仅需定期对齿轮啮合部位加注润滑脂即可，作业可靠性强，对恶劣作业环境的适应能力出色，可在高湿、多粉尘的野外环境下保持稳定的传动性能，无需复杂的日常保养即可长期使用。
