水平式快速夹持拨动夹工装结构

这款拨动夹是工业生产场景中应用极为广泛的手动快速夹持工装，在机械加工工位、装配流水线、焊接工装台、检测定位治具等场景中都承担着核心的工件固定作用，能够在短时间内完成工件的压紧与松脱操作，大幅降低工装装夹的辅助耗时，提升单工位的作业效率。从实际使用场景来看，这类拨动夹常被安装在工装基板、焊接变位机工作台、机加工辅助靠板、装配线定位载具上，针对金属冲压件、塑料注塑件、小型机加工零件、电子组件装配体等不同类型的工件，都能提供稳定可靠的压紧力，避免工件在加工、装配、检测过程中出现位移、翘曲、振动等问题，保障作业精度与操作安全性。

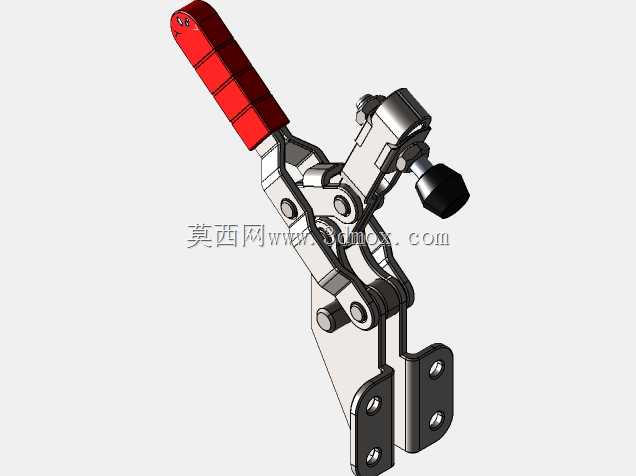

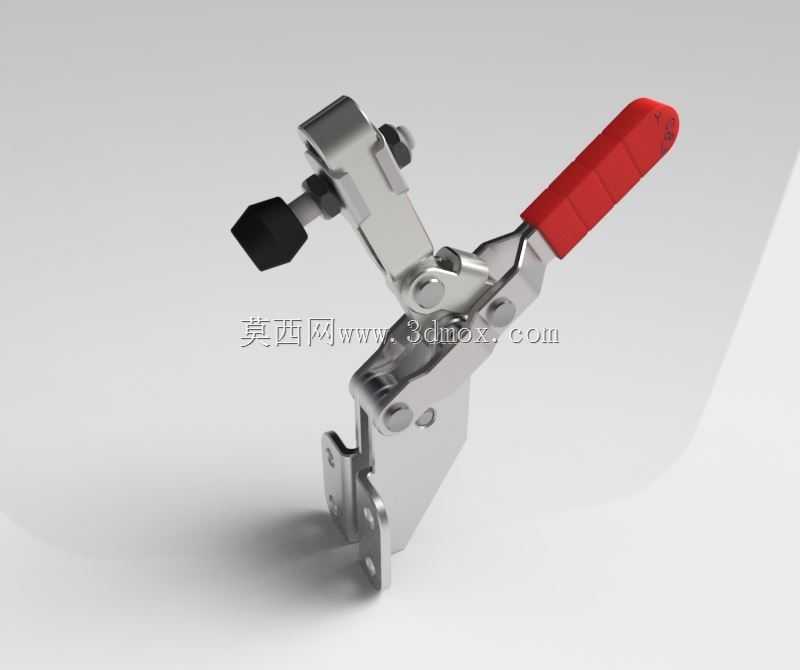

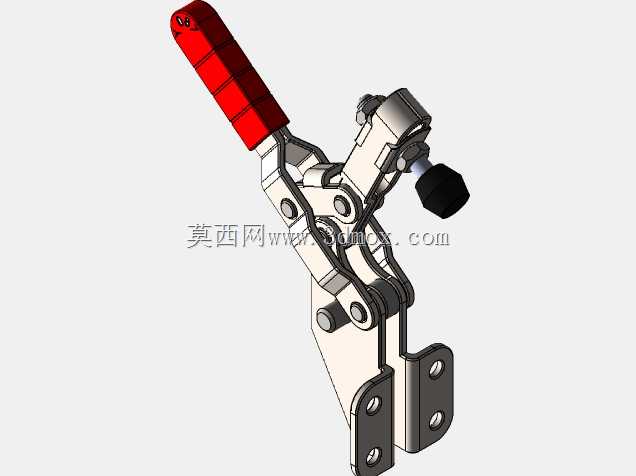

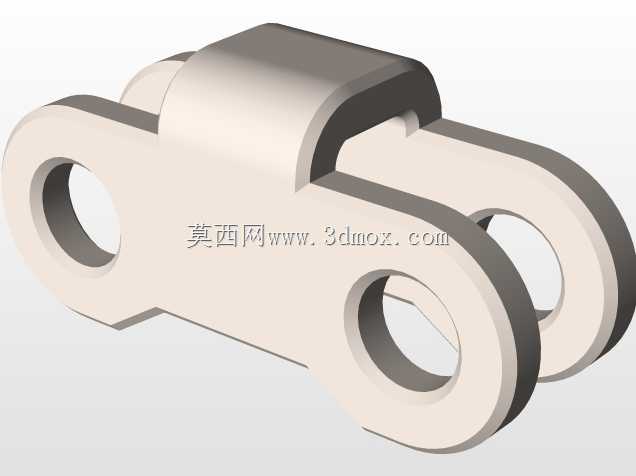

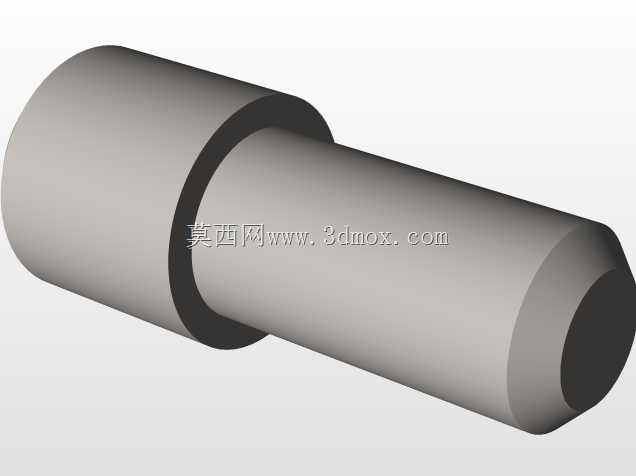

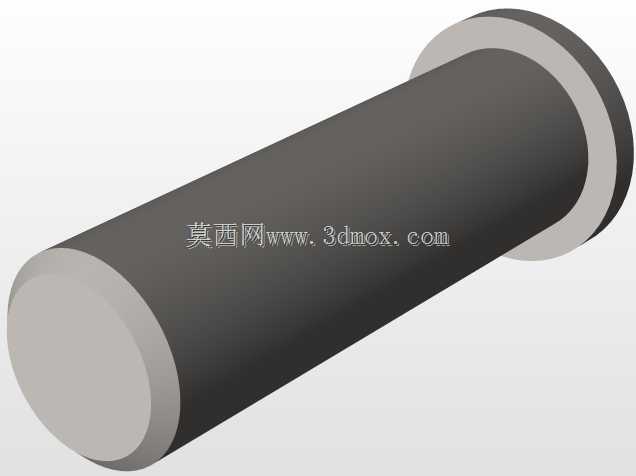

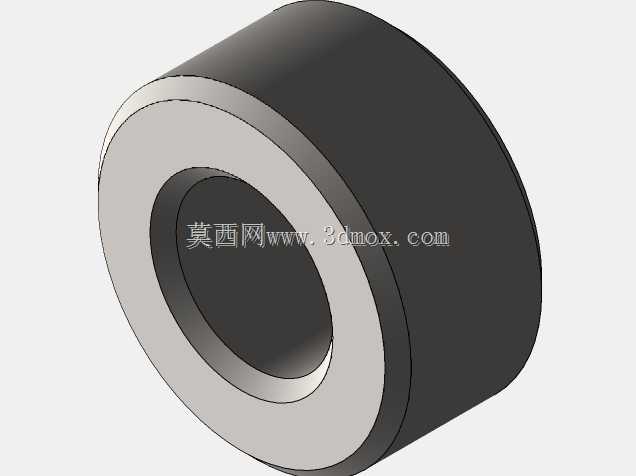

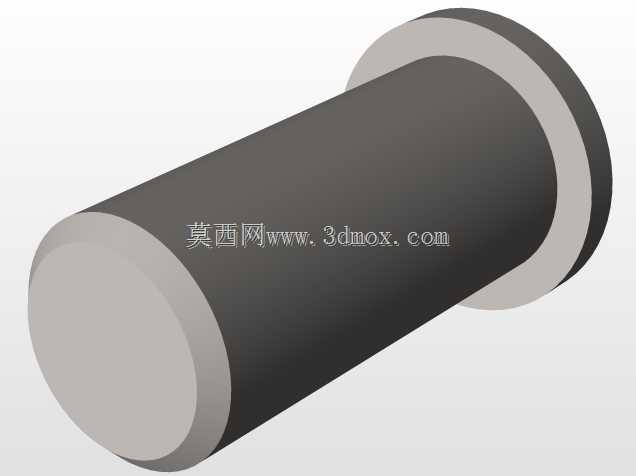

从功能特性来看，这款拨动夹采用杠杆式机械自锁结构设计，当操作人员扳动红色防滑手柄到达锁紧行程终点时，内部的连杆机构会越过机械死点形成自锁状态，即便在作业过程中承受持续的振动载荷、工件反顶力，夹头也不会出现意外松脱的情况，只有主动反向扳动手柄才能解除锁紧状态，安全冗余度完全满足工业现场的使用要求。夹头端部配置了软质橡胶压头，既可以增大与工件表面的接触摩擦力提升夹持稳定性，也能避免硬质金属夹头刮伤工件表面，尤其适合对表面质量要求较高的喷涂件、抛光件、阳极氧化件的装夹作业；夹头的伸出长度还可以根据实际工件的高度进行微调，适配不同厚度尺寸工件的压紧需求。

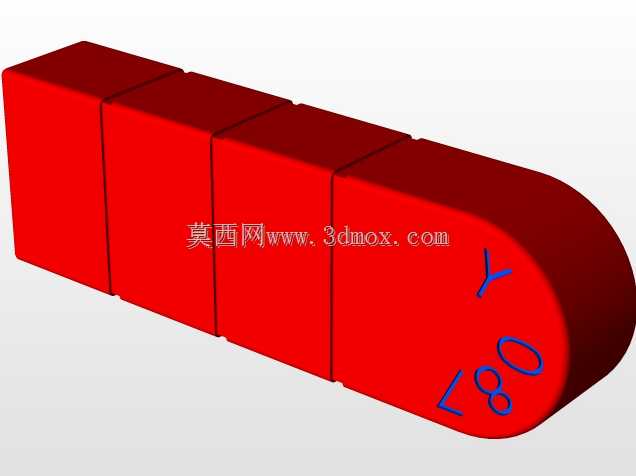

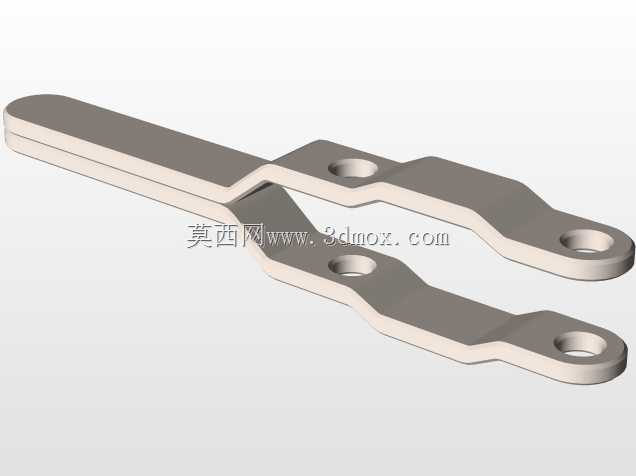

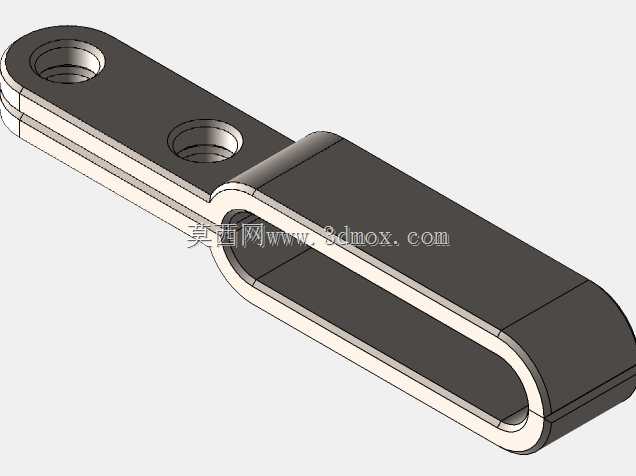

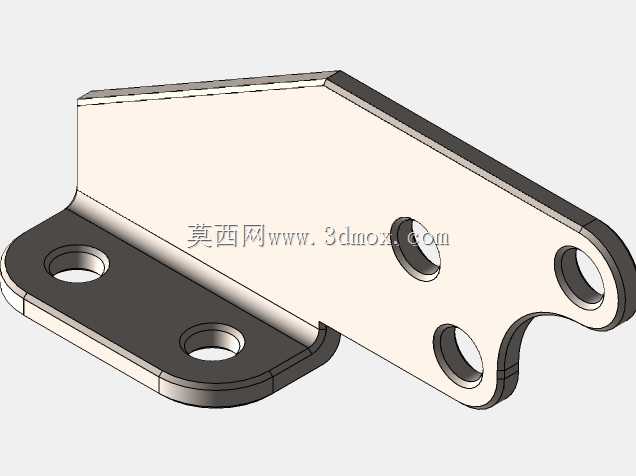

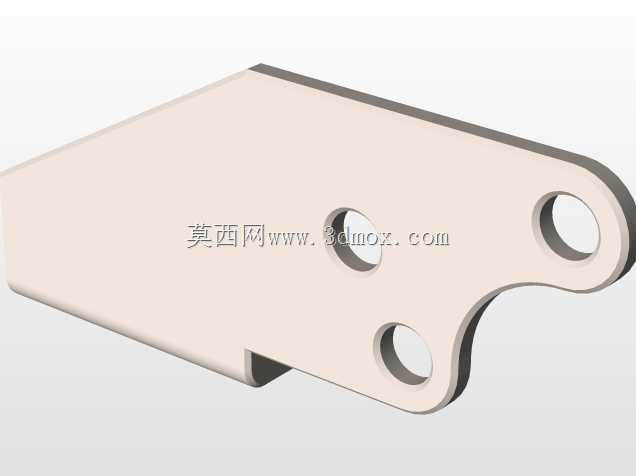

在设计思路上，这款拨动夹的整体结构充分考虑了工业场景的耐用性与操作便捷性：主体承载部件全部采用镀锌钢板冲压铆接成型，兼顾结构强度与防锈能力，能够在车间多粉尘、少量切削液飞溅的常规环境下长期稳定工作；手柄部分包覆红色防滑耐磨胶套，符合操作人员的手部施力角度，扳动过程顺滑无卡滞，单次锁紧与松脱操作仅需单手握持即可完成，操作力度符合人体工程学设计，长时间重复操作也不易产生手部疲劳。底座采用双侧带安装孔的法兰式结构，安装边界清晰规整，使用者可以通过螺栓直接将夹体固定在工装台的T型槽或者预设螺纹孔上，安装定位简单，不需要额外加工复杂的适配结构；整体结构紧凑，在锁紧状态下不会占用过多的工装台面空间，能够在狭小的工装布局中灵活布置，多台同型号拨动夹组合使用时，还可以实现对异形工件多点位的同步压紧，适配复杂外形工件的装夹需求。
