施耐德款三色层叠警示灯塔结构设计

这款层叠式三色警示灯塔是工业现场设备状态可视化传递的核心信号元件，核心电气单元采用施耐德成熟标准元件方案，可广泛适配各类自动化生产线、数控加工设备、物流分拣系统、电力配电柜体、起重输送装备的状态提示场景，能够在嘈杂的车间环境中通过醒目的光信号快速传递设备运行状态，帮助现场操作人员第一时间识别设备工况，规避因状态反馈不及时引发的生产误操作、设备故障扩大等安全隐患。

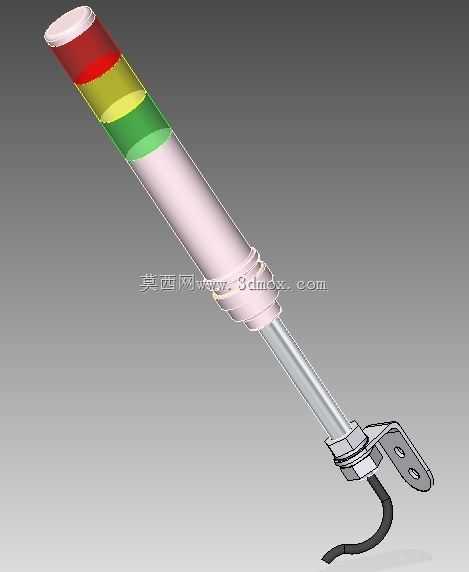

从功能特性来看，该灯塔采用红、黄、绿三层独立发光单元的经典分层结构，不同颜色对应差异化的设备状态：绿色单元常亮代表设备处于正常运行、可正常承接生产任务的状态；黄色单元常亮或闪烁代表设备处于待机、待料、参数调试等过渡状态，提示现场人员做好作业准备或关注设备运行变化；红色单元常亮或闪烁代表设备触发故障、急停、安全联锁动作等异常状态，警示现场人员立刻停止靠近、排查异常问题，部分同规格产品还可搭配蜂鸣组件实现声光同步警示，进一步提升复杂工况下的信号传递有效性。

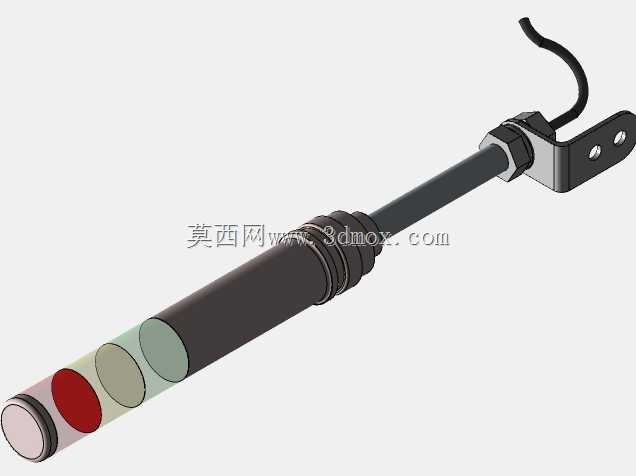

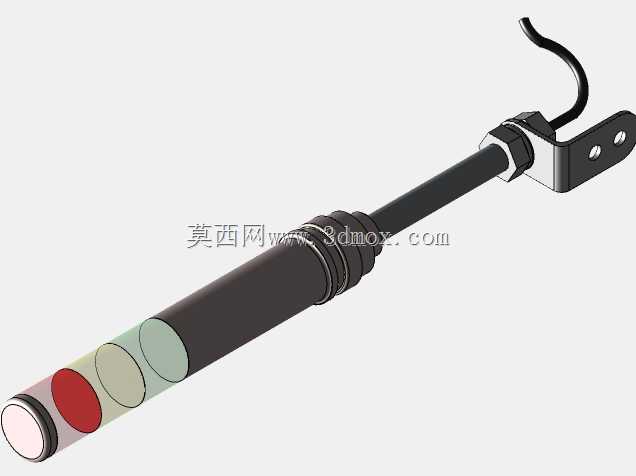

在设计思路上，这款灯塔采用模块化分层组装结构，每层发光单元均可独立拆卸更换，无需整体拆解设备即可完成故障单元的替换，大幅降低后期运维成本；灯体外壳采用半透明磨砂柔光材质，既可以保证光线均匀扩散无刺眼眩光，又能阻隔车间内的粉尘、切削液飞溅侵入内部电路，适配工业现场复杂的使用环境；底部采用金属杆延伸搭配L型弯折安装支架的结构，可根据安装位置的视野需求调整金属杆的伸出长度，支架预留两个对称安装孔位，支持侧面壁挂、设备顶面垂直安装等多种固定方式，出线端采用侧出防水接头设计，可适配常规工业线缆的走线防护需求，避免线缆弯折破损引发的电路故障。

从安装边界来看，该灯塔整体杆体直径适配工业标准安装开孔尺寸，安装支架的孔位间距符合通用工业警示灯的安装规范，无需额外定制转接板即可直接替换同规格的传统警示灯塔，灯体总长度可根据杆体裁切长度适配不同的安装高度需求，既可以安装在低矮的小型设备顶面保证近距离操作人员清晰观察，也可以通过加长杆安装在大型生产线的高位支架上，覆盖更大范围的视野区域，满足不同规模生产场景的信号提示需求。
