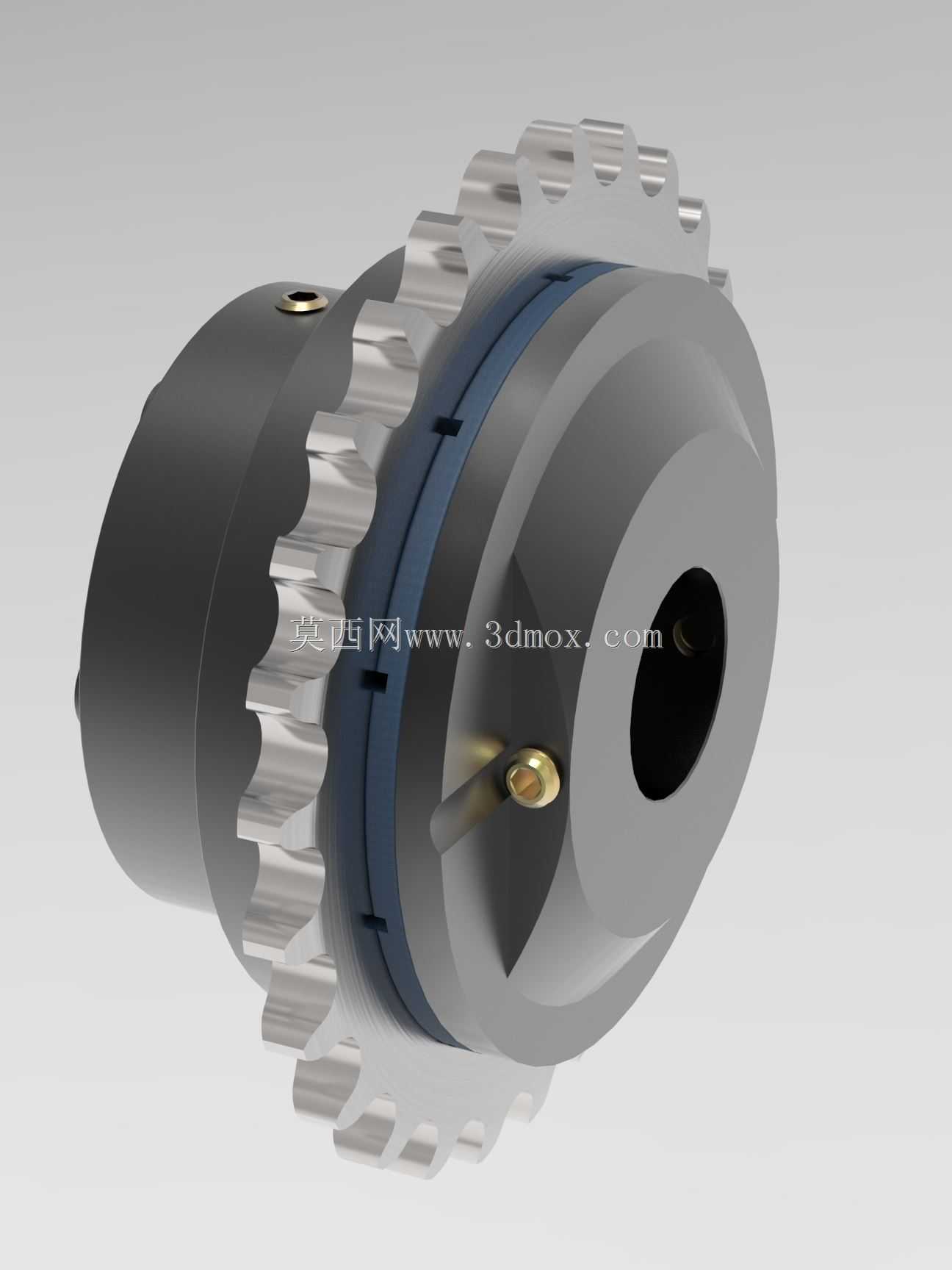

带08B1-27链轮集成式扭矩限制传动组件

这款带链轮的扭矩限制器，主要应用在自动化生产线、包装输送设备、轻工纺织机械以及小型物料输送系统的传动链路中，作为动力传递环节的过载保护核心部件存在。在实际生产场景里，传动系统一旦出现卡滞、负载突变或者操作失误导致的过载情况，刚性传动连接会直接将冲击载荷传递给电机、减速机等核心动力部件，极易造成齿轮崩齿、轴系变形甚至电机烧毁的故障，而这款集成链轮的扭矩限制器，就是在传递额定扭矩的前提下，当负载超过设定阈值时自动触发打滑脱开，切断动力传递路径，保护整条传动链上的核心部件不受损坏，待过载故障排除后可自动恢复传动连接，无需频繁更换易损件，大幅降低设备运维的成本与停机时长。

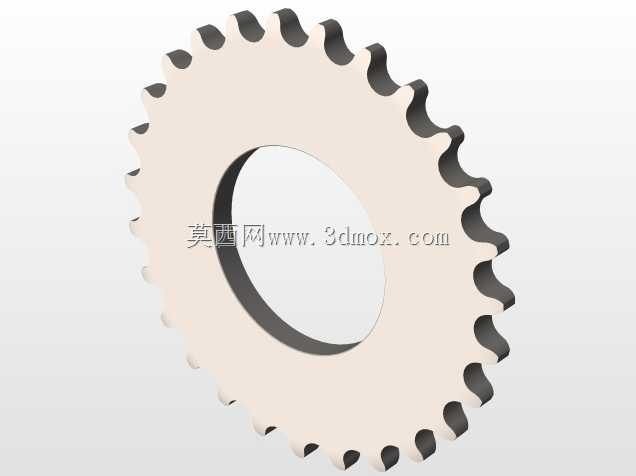

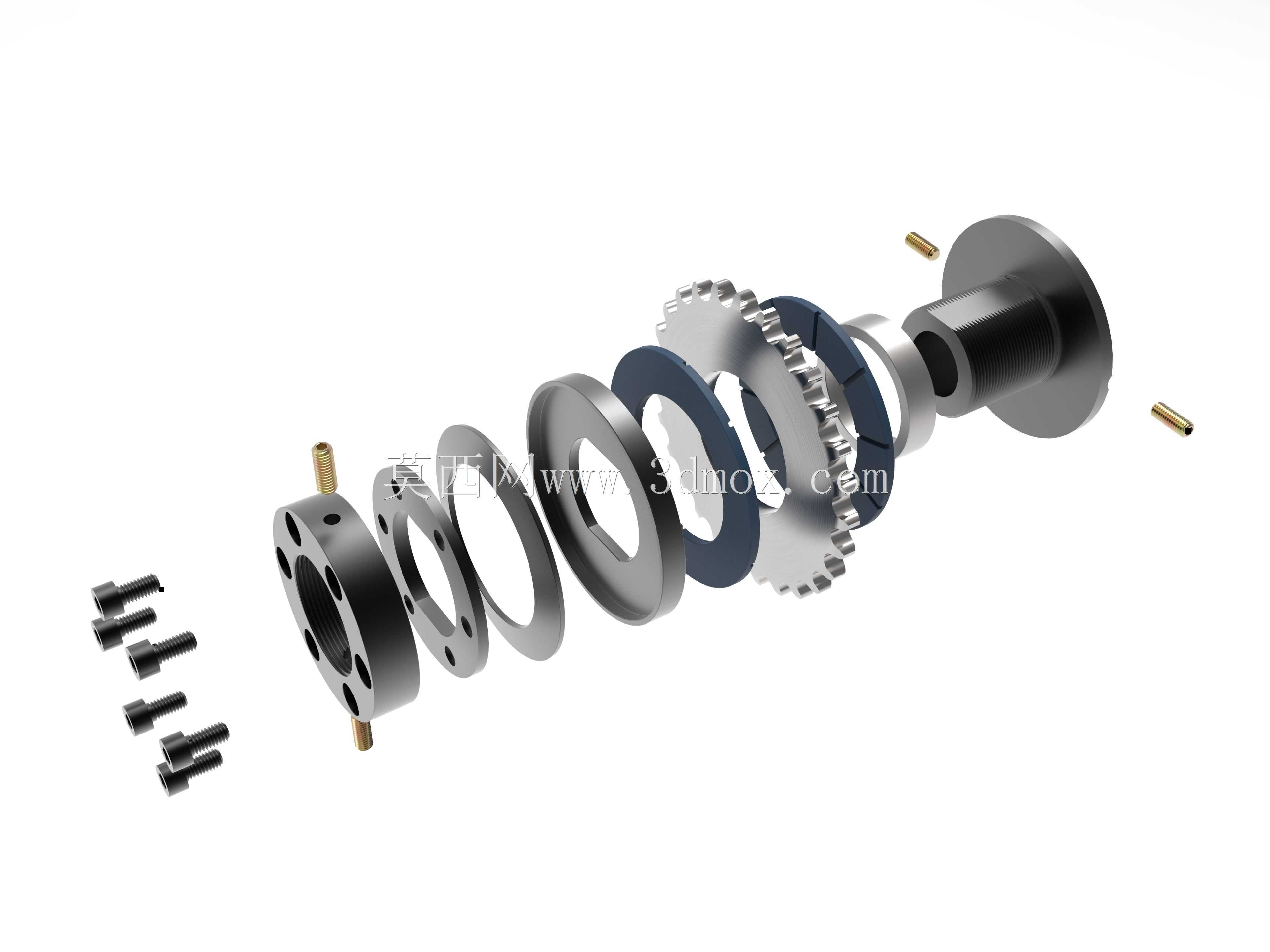

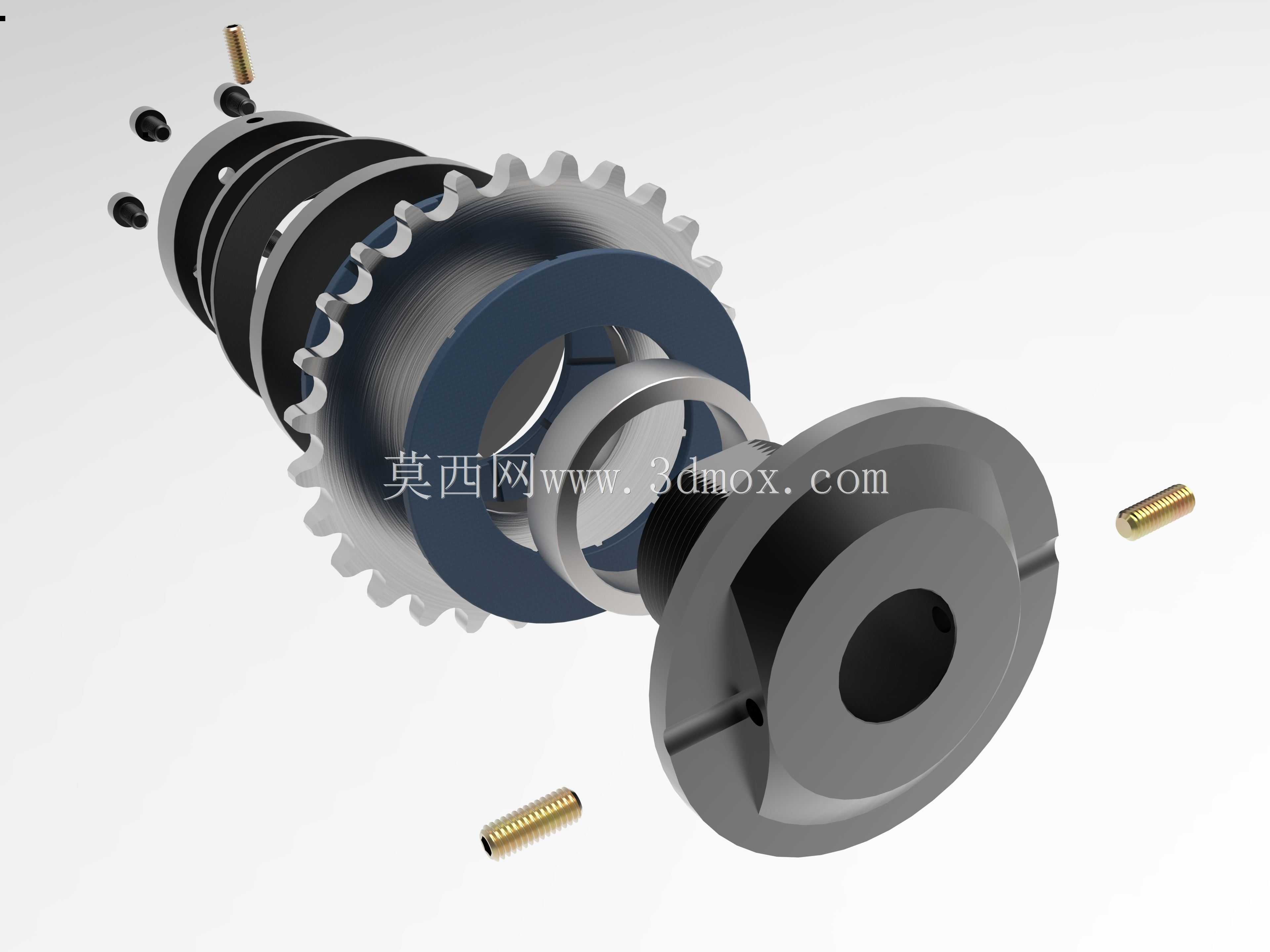

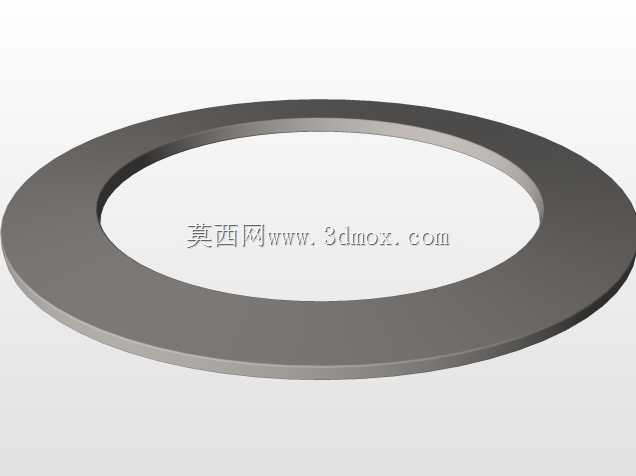

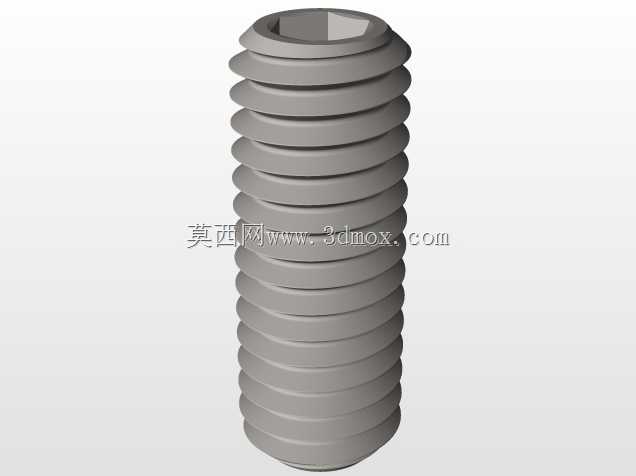

从功能特性来看，这款组件将08B规格27齿的输送链轮与扭矩限制本体做了集成化设计，省去了额外的链轮安装联轴器与定位结构，相比分体式的扭矩限制器加链轮的组合，整体轴向尺寸更紧凑，传动同轴度更易保证，能有效减少传动过程中的偏摆与径向跳动。扭矩限制的触发值可通过端部的紧定螺钉调整内部碟簧组的预紧压力来实现，可适配不同工况下的额定扭矩需求，调整过程无需拆解整体结构，现场调试操作便捷。本体采用摩擦式扭矩传递结构，打滑过程无刚性冲击，不会对传动端造成二次载荷冲击，同时链轮采用标准08B滚子链适配齿形，可直接匹配行业通用的输送链条，无需定制特殊规格链条，适配性更强。

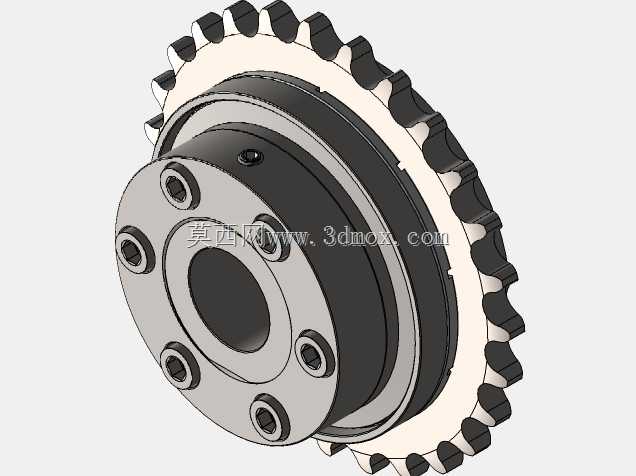

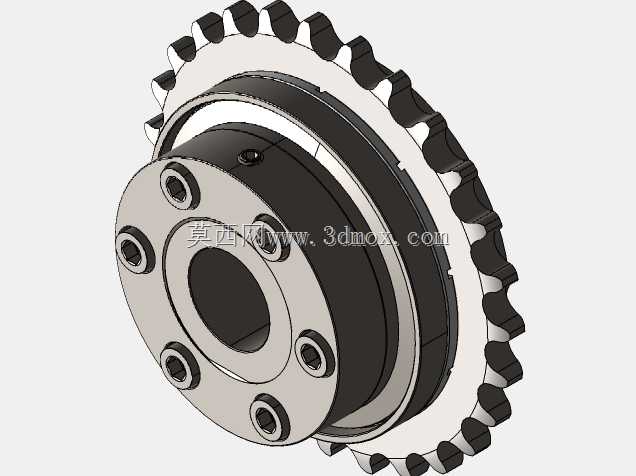

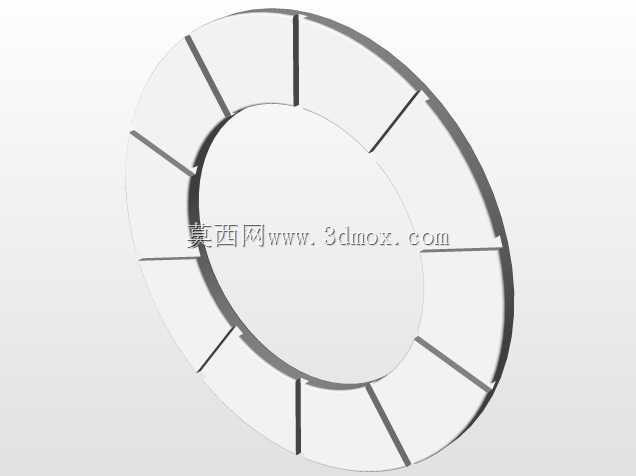

从设计思路上，这款组件优先考虑了安装便捷性与空间适配性，整体采用同轴穿轴安装结构，输入端与输出端均采用标准孔位配合紧定螺钉锁止的方式，可直接套装在设备的传动轴上，无需额外设计复杂的安装支座。整体外形的最大径向尺寸由链轮齿顶圆决定，轴向安装长度覆盖了扭矩限制本体、弹簧预紧段与链轮安装位，安装时仅需预留对应轴向空间即可完成装配，适配多数中小型输送设备的安装边界，不会出现与周边机架、护罩产生干涉的问题。端部预留的紧定螺钉操作空间充足，调试人员无需特殊工具即可完成扭矩值的校准与锁止，日常维护时仅需定期检查摩擦片的磨损情况，无需整体拆解设备即可完成易损件的更换，适配工业现场快节奏的运维需求。
